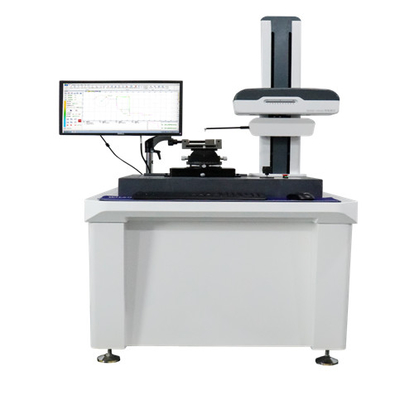

SRT-680G Tester di rugosità e contorno
Principio di misura
● Coordinate cartesiane, contatti per stilo.
● Ferrovia galleggiante ad aria di alta precisione come punto di misura delle coordinate X per garantire la precisione del movimento lineare in direzione X.
● Sensore digitale ad alta precisione per ottenere il segnale della coordinata Z per misurare il profilo di varie parti meccaniche di precisione.
● Programma di misura basato su computer e finestre per elaborare i dati di misura, facile da stampare e archiviare
Funzione principale
Dimensione:Contiene la distanza orizzontale, la distanza verticale, la distanza lineare, il raggio e il diametro
Angolo: angolo orizzontale, angolo verticale, angolo trasversale
Tolleranza di posizione: contiene il parallelismo e la perpendicolarità
Tolleranza di forma: contiene il profilo di rettitudine, corona, arco circolare
Generazione ausiliaria: contiene il punto ausiliario, la linea ausiliaria, il cerchio ausiliario
Roughness:Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOecc.
Waviness:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c(wmr)wmr(c),wdq ecc.
Contorno originale Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) ecc.
Parametri principali
| Articolo | Parametro | Risoluzione |
Intervallo di misura Accuratezza di misura | Asse X | 200 mm | 0.1 μm |
| Diritta | 00,6 μm / 100 mm | - Sì, signore. |
| Sensore Z1 (range) | 40 mm ((sincronizzazione del raggio di rugosità) | 00,05 μm |
| Z Altezza | 550 mm | colonna |
| Min. foro interno | 30 mm (Un diametro interno più piccolo può essere misurato con un ago di misurazione più piccolo) | - Sì, certo. |
| Precisione lineare | ≤ ± 1 + I0,12HI) μm | - Non lo so. |
| Arco | ≤ (R/8) | 2 mm |
Angolo | ≤ ± 1′ | Blocco ad angolo di 60°,90°, lunghezza di campionamento dell'angolo:5 mm |
| Roverezza | Valore residuo del rumore | ≤ 0,005 μm | λc:00,08 mm, velocità di prova 0,1 mm/s, misurare cristalli piatti |
| Sensore Z1 (range) | Distanza effettiva ± 3 mm | La rugosità della superficie curva può essere misurata |
| Ripetibilità della misurazione della rugosità | 1δ≤2nm | Ra 0,35-0,5 μm Blocco di taratura per onde quadrate |
| Errore di indicazione | ± 5% | Norma nazionale |
| Stabilità indicativa | ≤ ± 7% | Norma nazionale |
| Misurazione della ripetibilità | ± 3% | Norma nazionale |
| Risoluzione | 0.1 μm | - Sì, certo. |
| Sensore | Tipo | Sensore digitale della griglia | - Cosa? |
| Risoluzione | 00,05 μm | ------- |
| Durata della valutazione | λc × 3,4,5,6,7 | -------- - - - - - - |
| Lunghezza d'onda di taglio | 0.025,0.08,0.25,0.8,2.5,8 mm | - Sì, certo. |
| Capacità di arrampicata | 77° (sopra), 88° (sotto) | ------- |
| Misura, velocità. | 00,02 mm a 4,0 mm/s | - Sì, certo. |
| Misure. | Sensore in movimento | - Sì, signore. |
| XZ1Z | Controllo elettrico a tre assi | Può essere controllato dal controller software |
| Potenza | AC 220V±10% 50Hz | ------- |
| Condizioni ambientali | (RH): < 85% 20°C±2°C,2°C/h, RMS≤50Hz 2.5μm/s, RMS> 50Hz 5,0μm/s |
Configurazione principale
Interfaccia software

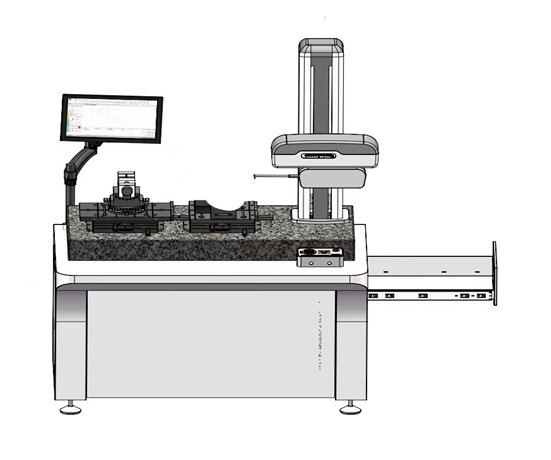

Dimensioni dell'apparecchiatura
| (Prodotto) | (Imballaggio) | (Wt.kg) | (CBM m3) |
| Lx | - Sì. | Lz | Wt (kg) | Lx | - Sì. | Lz | Wt (kg) |
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
Requisito di utilizzo
Potenza: AC 220V±10% 50Hz
Requisito ambientale: ((T):10 ∼30°C, ((RH):<85%, nessuna vibrazione evidente, messa a terra indipendente
