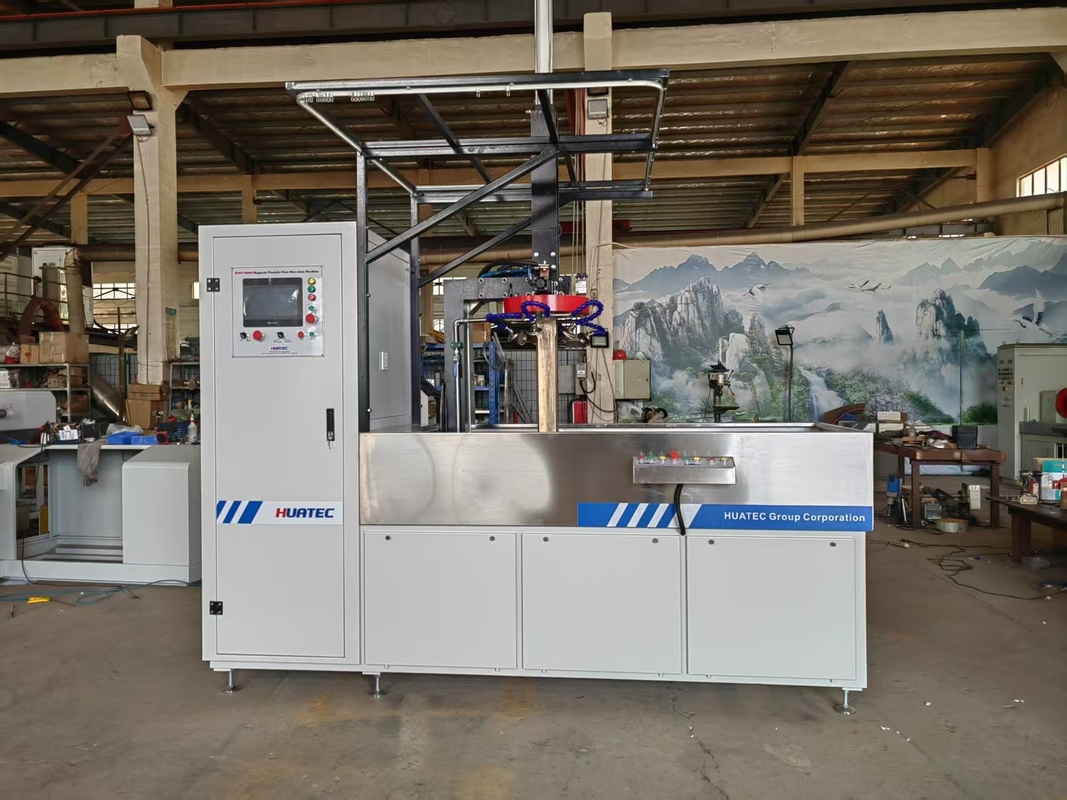

HMP-4000 Detettore di particolato a campo fluorescente a perdita magnetica

HMP-4000 Perforazione magneticaFluorescenteDetettore di particelle di campo

Principio di lavoro

Utilizzando l'interazione tra il campo di fuga magnetica e la polvere magnetica nel punto difettoso del pezzo da lavorare.Essa si avvale della differenza di permeabilità tra i difetti superficiali e quelli quasi superficiali dei prodotti in acciaio (come le crepe)., inclusione di scorie, linee di capelli, ecc.) e permeabilità magnetica dell'acciaio, il campo magnetico alla discontinuità di questi materiali verrà distorto dopo la magnetizzazione,con un'intensità di potenza superiore a 50 W/cm3, utilizzando le caratteristiche della perdita magnetica nel punto di difetto per assorbire la polvere magnetica,Attraendo così polvere magnetica per formare accumulo di polvere magnetica al difetto - segni magnetici, in condizioni di illuminazione adeguate, la posizione e la forma del difetto sono rivelate di conseguenza.

Applicazione

È progettato per rilevare i micro difetti superficiali e quasi superficiali (ad esempio, crepe, inclusioni di scorie) dei pezzi ferromagnetici (come bulloni, perni, buste, ingranaggi, anelli di ingranaggi, alberi a mandrino, ecc.).) causati dalla contraffazione, spegnimento, macinatura, stanchezza e altri processi.

Norme di conformità

Detettore di difetti di particelle magnetiche: GB/T 8290¢ 2011

Condizioni di osservazione per l'ispezione delle particelle magnetiche: GB/T 5097-2020 / ISO 3059:2012

Norma ASTM: Metodo di rilevamento delle particelle magnetiche ASTM E1444-01

Norme UE/internazionali: DIN EN ISO 9934-2:2003

Parametri tecnici

Distanza di rilevamento: diametro: 0-260 mm, lunghezza: 1200 mm (distanza personalizzabile: 0-3000 mm)

Metodo di rilevamento: rilevamento di particelle magnetiche fluorescenti o non fluorescenti

Metodo di magnetizzazione: magnetizzazione circonferenziale, longitudinale e composita

Distanza tra gli elettrodi: regolabile da 0 a 1200 mm, da 0 a 3000 mm

Meccanismo di fissaggio: fissaggio manuale/pneumatico

Corrente di magnetizzazione: 0 ‰ 4000 A

Effetto di demagnetizzazione: Magnetismo residuo < 0,3 mT

Sensibilità: visualizzazione chiara sul provino standard di tipo A1 (15/50 μm)

Fornitore di alimentazione: AC 380V 50Hz a tre fasi e cinque fili

Configurazione standard:

Unità principale di ispezione delle particelle magnetiche

DigitaleAmmeter

a prova di luceCamera oscura con tenda di protezione

Lampada UV sospesa

Particelle magnetiche fluorescenti

tubo di prova per la concentrazione di sospensione magnetica

Magnetometro
