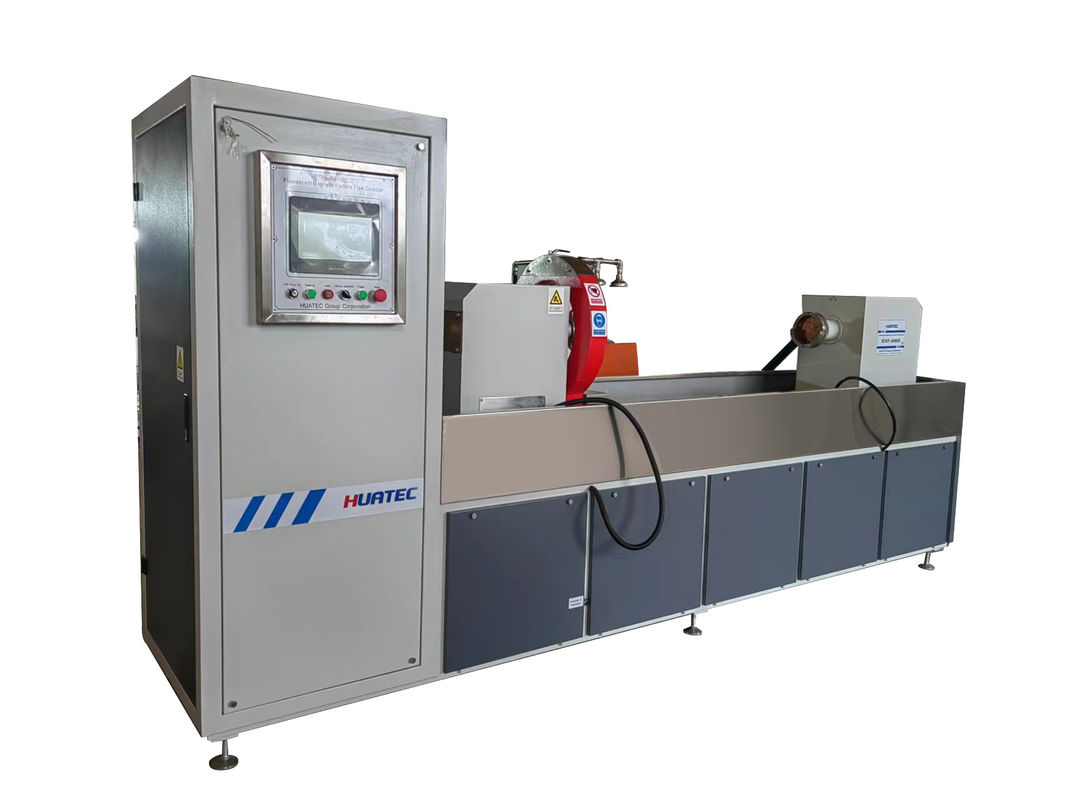

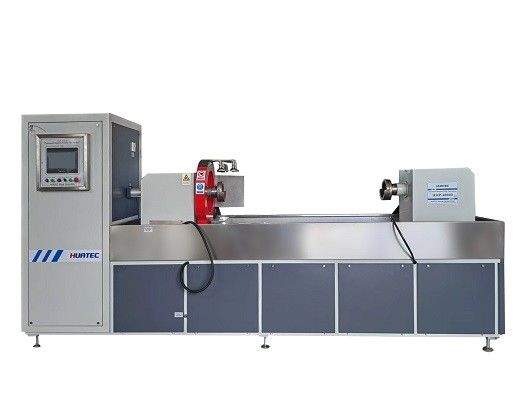

HMP-4000D Detettore di difetti di particelle magnetiche ad alta precisione

HMP-4000D Detettore di difetti di particelle magnetiche ad alta precisione

1. Descrizione dei componenti del dispositivo

1.1 Informazioni generali sul dispositivo

L'attrezzatura è una singola macchina, caricamento e scarico manuale, l'attrezzatura adotta fissaggio a canna, tecnologia di magnetizzazione composita, fissaggio pneumatico dell'elettrodo destro, battito di fissaggio 0-50mm,Dismagnetizzazione automatica di attenuazione, spruzzatura automatica, recupero, agitazione e filtrazione della sospensione magnetica.

I principali componenti dell'apparecchiatura sono: sistema di serraggio, sistema di alimentazione magnetizzante, sistema di controllo elettrico, sistema di agitazione a spruzzo a sospensione magnetica e sistema di recupero della filtrazione, luce nera,camera buia, sistema di demagnetizzazione e così via.

1.2 Sistema di fissaggio:

1.2.1, la progettazione dell'apparecchiatura meccanismo di fissaggio orizzontale, di fissaggio 0-1500mm, può soddisfare la lunghezza di 1500mm, diametro esterno di 250mm entro le esigenze di ispezione del pezzo.Le bobine di magnetizzazione longitudinali sono due, uno su ciascun lato, rispettivamente azionato dal cilindro, e può essere spostato per migliorare l'effetto di magnetizzazione delle parti a asse lungo.

1.2.2L'apparecchiatura adotta lo speciale metodo mand-rod per effettuare la magnetizzazione circonferenziale del pezzo di lavoro attraverso il metodo rod,e controllare le varie crepe fini radiali che possono esistere sulle superfici interne ed esterneLa magnetizzazione longitudinale del pezzo viene effettuata con il metodo della bobina e vengono controllate le varie fine fessure anulare che possono esistere sulla superficie del pezzo.

1.2.3, al fine di garantire il posizionamento preciso del pezzo da lavorare per soddisfare le esigenze di chiusura dell'apparecchiatura.

1.2.4, la circonferenza longitudinale può essere magnetizzata rispettivamente, verificare rispettivamente la superficie interna ed esterna del pezzo di lavoro può esistere una varietà di crepe trasversali e longitudinali;La composizione magnetica (simultanea) del pezzo può essere effettuata contemporaneamente, e vari difetti sottili che possono esistere sulle superfici interne ed esterne del pezzo di lavoro possono essere controllati in modo completo in una sola volta.

1.2.5, c'è una piattaforma di lavoro progettata di fronte al banco di lavoro, che è conveniente per il carico e scarico.

1.3 Sistema di controllo magnetizzato dell'alimentazione:

L'apparecchiatura adotta la modalità di magnetizzazione AC, due serie di alimentatori di magnetizzazione indipendenti nelle direzioni circonferenziale e longitudinale,e due trasformatori principali forniscono corrente di magnetizzazione rispettivamenteLa tecnologia di conversione del modulo controllato è utilizzata per controllare la dimensione della corrente del circuito e la tensione isolata viene inviata all'elettrodo e alla bobina del giogo.La dimensione corrente è regolabile continuamente e lo strumento corrispondente è impostato per indicare per garantire che il pezzo di lavoro ottiene l'intensità di magnetizzazione specificata. Con funzione di controllo di fase di spegnimento, per mantenere un magnetico residuo stabile, può essere utilizzato per il rilevamento di difetti del metodo magnetico residuo.

1.4 Sistema di controllo elettrico (schermo touch è facoltativo, tra cui * il numero relativo alla selezione dello schermo touch):

1) Il sistema di controllo elettrico è controllato da un PLC, compreso il modulo di controllo e il suo dispositivo di protezione, il dispositivo di attivazione di regolazione della corrente, l'ammimetro, il pulsante di controllo e la luce di indicazione, il motore,cilindro, doppio accoppiamento, valvola solenoide, interruttore di aria, relè intermedio e altri dispositivi di controllo.

2) Come confermato da entrambe le parti tramite negoziato, l'apparecchiatura adotta una progettazione integrata elettromeccanica e la casella di controllo della distribuzione di potenza si trova sul retro dell'apparecchiatura.L'operazione di spegnimento di base dell'alimentazione è effettuata sulla superficie del gabinetto, la porta dell'armadio è dotata di serrature, antipolvere, filtrazione, sistema di raffreddamento dell'aria, ecc.Il fornitore deve garantire la sicurezza elettrica e la manutenzione dell'integrazione meccanica ed elettrica.

3) Oltre al funzionamento automatico, l'apparecchiatura è dotata anche di tasti manuali per varie funzioni, realizzabili manualmente: fissaggio del pezzo (pneumatico), spruzzo,Magnetizzazione, allentamento del pezzo di lavoro (pneumatico) e altre azioni.

4) Le schede di circuiti circonferenziali e longitudinali possono essere utilizzate universalmente.

5) Il tempo di magnetizzazione e l'intervallo di magnetizzazione possono essere regolati.

6) Dotato di interruttore a piedi, l'avvio del programma automatico può essere controllato dal pulsante "avvio automatico" o dall'interruttore a piedi.

7) Il guscio dell'apparecchiatura è affidabilmente messa a terra e la resistenza di isolamento dell'intera macchina è ≥ 2 MΩ.

8) L'apparecchiatura ha una perfetta protezione della sicurezza e una funzione di allarme.

*9) Utilizzando la corrente predefinita sul touch screen, è possibile predefinire la corrente, monitorare automaticamente la corrente, il valore di errore non è superiore al 5%.

*10) Avviso automatico e visualizzazione quando la corrente è anormale o mancante.

* 11) Con 30 gruppi di funzione di stoccaggio del processo di magnetizzazione, la circonferenza longitudinale può essere stoccata separatamente.

12) Impresa comune Siemens, Omron PLC, ST, STM italiani o componenti della famosa marca nazionale Chint sono utilizzati per garantire la qualità dell'intera macchina.

*13) Con funzione di autorizzazione con password dell'operatore, per garantire che il personale senza il corrispondente permesso non possa modificare o utilizzare l'apparecchiatura.

1.5 Sistema di miscelazione e recupero della filtrazione in sospensione magnetica:

1) Il sistema magnetico di miscelazione e recupero della filtrazione in sospensione è composto principalmente da: serbatoio di raccolta liquidi, serbatoio di stoccaggio liquidi, pompa di spruzzo, pompa di miscelazione, schermo filtrante, condotta, ecc.

2) La sospensione magnetica è conservata nel serbatoio di stoccaggio del liquido; è dotata di un filtro per garantire che lo spruzzo non si blocchi dopo la spruzzatura.Il filtro deve essere immerso profondamente nella sospensione magnetica per evitare che il filtro si intaschi e danneggi la pompa di spruzzo.Un dispositivo di agitazione automatico è fornito nella scatola di stoccaggio del liquido.

3) La sospensione magnetica viene spruzzata con più spruzzatori contemporaneamente per assicurare che il pezzo sia completamente bagnato.

4) Le valvole di controllo sono progettate nella condotta di spruzzo della sospensione magnetica per evitare bolle formate dal deflusso della sospensione magnetica.

5) Ogni testa di spruzzo della sospensione magnetica deve essere conveniente da aprire e chiudere, e la posizione di spruzzo, il flusso e la pressione possono essere regolati.

6) La pistola di spruzzatura manuale è installata nella parte anteriore della macchina.

7) La sospensione magnetica non deve essere spruzzata o trapelata all'esterno dell'apparecchiatura.

1.6 Luce nera:

1.6.1, il dispositivo di fluorescenza adotta una luce nera LED DG-6K ad alta intensità.

1.6.2. Fixed and hoisted in front of the magnetization station at the top of the darkroom to facilitate the rotation and observation of the parts driven by the tug after the completion of the magnetization of the workpiece.

1.6.3, illuminazione ultravioletta: illuminazione non inferiore a 6000 uw/cm2, durata di servizio non inferiore a 10000 ore.

1.6.4, può coprire completamente le parti da 1000 mm.

1.7 Sala buia (illuminazione e sistema di scarico)

1) La parte sinistra, destra, superiore e posteriore della camera oscura sono chiuse da piastre di acciaio di alta qualità in funzione delle dimensioni del letto e, allo stesso tempo, per agevolare la manutenzione,il tipo di porta di protezione può essere aperto e chiusoLa parte anteriore si estende per 650 mm e adotta una cortina di oscuramento per bloccare la luce.

2) Il sistema di illuminazione è costituito da una lampada fluorescente, fissata nella parte superiore della stanza scura per soddisfare l'illuminazione di lavoro.

3) Installare una ventola di scarico nella stanza buia per garantire la circolazione dell'aria senza compromettere lo schermo luminoso esterno.

4) La camera oscura viene trattata con spray e l'intera camera oscura ha una struttura compatta e un aspetto bello.

1.8 Sistema di demagnetizzazione automatica:

Il sistema di demagnetizzazione è la posizione originale di magnetizzazione, demagnetizzazione di attenuazione e la remanenza non è superiore a 0,2 mT.

1.9 Altri

1) Fornitura casuale: per ulteriori dettagli, vedere Portata dell'offerta.

2) La progettazione e la fabbricazione dell'apparecchiatura devono soddisfare la norma JB/T8290-2011 "magneto per la rilevazione di difetti di particelle" e le condizioni tecniche di rilevazione di difetti di particelle magnetiche.

2.Accessori

3- Principali parametri tecnici dell'apparecchiatura

# #Corrente di magnetizzazione di circonfluenza: AC0-4000A regolabile continuamente con controllo di fase di spegnimento

# #Potenziale di magnetizzazione longitudinale: AC0- (3000A*6T) 18000AT regolabile continuamente con controllo di fase di spegnimento

Effetto di demagnetizzazione: demagnetizzazione di attenuazione AC, remanenza ≤ 0,2 mT

¢# Modalità di magnetizzazione: magnetizzazione circonferenziale, magnetizzazione longitudinale, magnetizzazione composita longitudinale;tasso di errore di corrente longitudinale ≤ ± 5%Parametri della bobina:2*3T,diametro interno 350 mm;

sensibilità: secondo la specifica di processo JB/6065-92 "Magnetic particle defect detection machine standard test film",la pellicola di prova di sensibilità di tipo A 2# (30/100) con cerchio completo e croce può essere visualizzata chiaramente.

#Colpo di fissaggio: 0 mm-1500 mm

Dimensioni: 3900 mm × 1590 mm × 2200 mm

Aspetto dell'apparecchiatura e colore della vernice

Colore spray esterno: RAL7035, le parti acquistate possono mantenere il colore primario.
