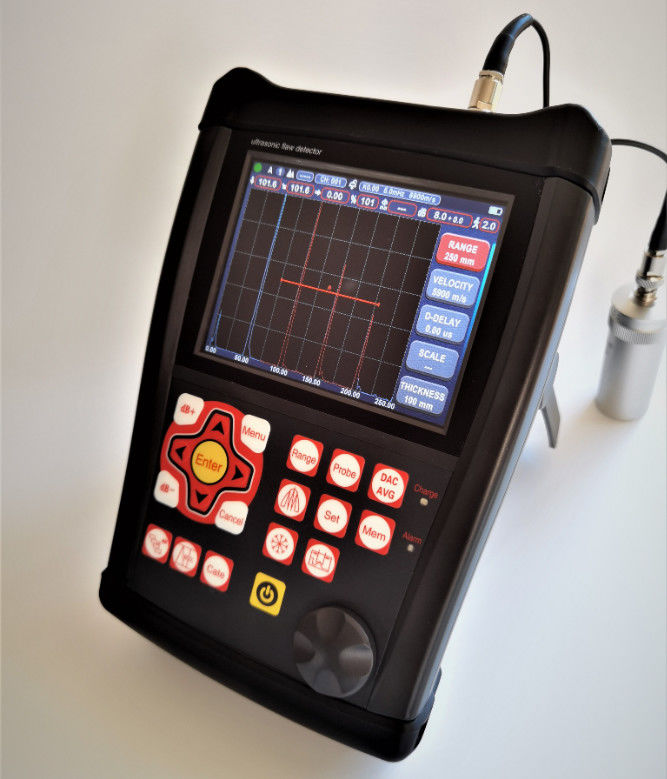

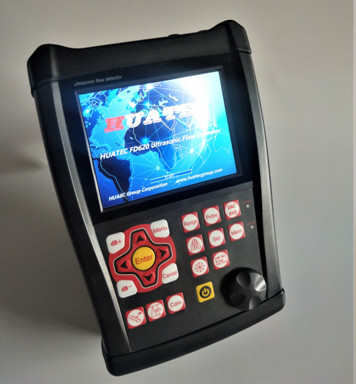

FD630 Detettore di difetti ad ultrasuoni ad alta efficienza

Specificità

Intervallo: 0-15000 mm, alla velocità dell'acciaio

Velocità del materiale: 100 ∼ 20 000 m/s

Frequenza di ripetizione dell'impulso: 10 - 10000 Hz

Intervallo dinamico: ≥ 38 dB

Linearità: orizzontale: +/- 0,2% FSW, verticale: 0,25% FSH, precisione dell'amplificatore +/- 1 dB.

Potenza di risoluzione:> 40 dB (5P14)

Risultato della prova:

Rifiuto (soppressione): da 0 a 80% dell'altezza dello schermo intero

500 impostazione indipendenza, qualsiasi criterio può essere inserito liberamente, possiamo lavorare nella scena senza blocco di prova;

Grande memoria di 1000 A grafico

Modalità di prova: eco d'impulso, doppio elemento e trasmissione

Tipologie di sonde: singolo rettilineo, singolo angolo, Daul rettilineo, Daul Anlge

Monitori di cancello: due cancelli indipendenti controllabili su tutta la gamma di scansione

Unità: pollice o millimetro

Richieste di potenza: corrente alternata 100-240 VAC, 50-60 Hz

Display Delay: -20 a 3400 μs

Ritardo/Offset zero della sonda: da 0 a 99,99 μs

Batteria interna ricaricabile a ioni di litio con potenza nominale di 7,2 V a 8000 mAh

15 ore di tempo di funzionamento nominale a seconda della luminosità del display

4 ore tempo di ricarica tipico

H×W×D(mm):260×175×60 (mm)

Peso:1.2 kg

Temperatura di funzionamento: da -10°C a 50°C

Temperatura di conservazione: -30°C a 50°C

Energia dell'impulso: 200V, 300V, 400V, 500V selezionabile

Rettifica: Mezza onda positiva, mezza onda negativa, onda completa, sistema RF

Larghezza di banda (pass band dell'amplificatore): da 0,1 a 300 MHz

Monitori di cancello: due cancelli indipendenti controllabili su tutta la gamma di scansione

Sensibilità: 120 dB max in risoluzione selezionabile 0.1, 1.0, 2.0, 6,0 dB.

Connessioni del trasduttore: BNC o LEMO

Funzioni

Disponibilità automatica della posizione precisa del difetto ((Profondità d,livello p,distanza s,amplitudine,sz dB,ф).

Dimensione dei difetti: misurazione automatica dei difetti utilizzando AVG/AVG o DAC, rappresentazione rapida dell'accettazione o del rifiuto dei difetti.

Calibrazione automatica del trasduttore Punto zero, angoli, bordo anteriore e velocità del materiale.

È conveniente utilizzare DAC e AVG per valutare l'eco, la curva può essere modificata e compensata.

Collegando il disco U, l'unità può ottenere memoria illimitata, rapporti PDF e sistema Upadte.

Il processo di riproduzione e di riproduzione dei video è automatizzato; la lunghezza del video è illimitata.

Scansione a colori.

Il TOFD.

Diagramma di saldatura.

Ci sono 15 standard dell'unità.

Connessione con denti blu al dispositivo mobile per generare e stampare i rapporti di rilevamento sul posto.1.

Funzione di correzione della superficie curva.

Funzione di misura dell'altezza della fessura.

Ampliare la porta:diffusione della portata su tutta la larghezza dello schermo.

Funzione di guadagno automatico.

Involucro: visualizzazione simultanea della scansione A in diretta a 60 Hz e dell'involucro della scansione A

Display.

Peak Hold: confrontare le forme d'onda di picco congelate con le scansioni A in diretta per interpretare facilmente i risultati dei test.

Scan Freeze: Display freeze contiene i dati sulla forma d'onda e sul percorso sonoro.

Alarme:Bip e LED.

Orologio in tempo reale.

Riempite l'eco.

Segno di cattura.

Colore di eco all'interno del cancello.

Pacco di strumenti di base

Detettore di difetti ad ultrasuoni portatile

Trasduttore di fascio rettilineo (2,5 MHz, Φ20)

Trasduttore di fascio angolare (4 MHz, 8 mm×9 mm, 60°)

Cable di interconnessione per il trasduttore (Q9-C5, o opzionale C9-C5)

Batteria ricaricabile agli ioni di litio, 7,8 ampere orarie

Fonte di alimentazione/unità di caricamento

Manuale operativo in inglese

App Software

Cintura
