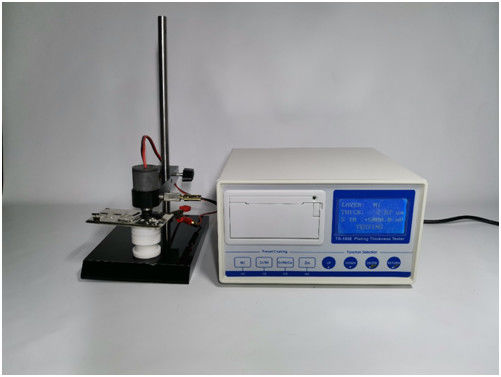

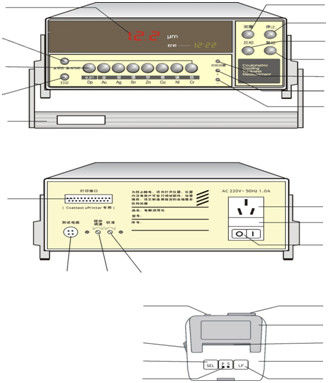

Huatec TG-100ecoulometricSpessore Tester Feta di rivestimento metallico Garza elettrolitica Spessore Stampante integrata

Come selezionare le soluzioni elettrolitiche

Designazione di soluzioni elettrolitiche e combinazioni di metallo e base depositate

Come misurare i metalli di placcatura di singolo strato

Esempio: la misurazione della placcatura di zinco con passione bianca sul substrato in acciaio, il suo spessore è di 10 μm.

1. Usa la gomma per spazzare via i film di passivazione sulla superficie della placcatura di zinco dell'articolo da misurare.
2. Premere la testa di prova verticalmente sulla superficie dell'articolo da misurare, applicata una pressione adeguata fino a quando non perdite.
3. La soluzione elettrolitica A8 è selezionata dalla Tabella 2 per la combinazione di placcatura di zinco sul substrato di acciaio. La cella deve essere riempita con 2 ml della soluzione elettrolitica usando un contagocce. La cella non sarà riempita piena. (Il livello di soluzione è di circa 3 mm dall'apertura della cella)
4. Inserire la pipetta nella parte inferiore della cella di elettrolisi, ripetere succhiare più volte per rimuovere la bolla d'aria dalla cella, consentire alla soluzione elettrolitica di contattare completamente con la placcatura di zinco, prima di posizionare il agitatore a una determinata posizione.
5. Premere il pulsante Zn.
6. Inserire il segnalino nel foro della vite dell'elettrodo, collegare la clip del segnale rosso all'oggetto placcato e assicurarsi che sia stata eseguita una connessione adeguata.
7. Premere il pulsante di misurazione, l'agitatore inizia a ruotare, mentre gli allarmi del cicalino, la misurazione verrà arrestata automaticamente, sullo spessore di 10 μm è stato visualizzato sull'indicatore, premere il pulsante di arresto.
8. Premere il pulsante di stampa per ottenere l'elenco dei risultati della misurazione. (Se non hai bisogno dell'elenco puoi saltare questo passaggio)
9. Sollevare l'agitazione, pulire la soluzione elettrolitica usata usando la pipetta, sollevare la testa di prova, rimuovere l'articolo.
10. Pulisci la superficie interna della cella e la guarnizione per risciacquare l'acqua e pulizia. Assicurati che non ci siano prodotti di ossidazione prima che vengano sostituiti.

Come misurare la placcatura del cromo duro

Esempio: la misurazione della placcatura di cromo duro sul substrato di acciaio, lo spessore della placcatura del cromo duro è di 35 μm.

1. Utilizzare la gomma spazzare via i film di passivazione sulla superficie della placcatura del cromo dell'articolo da misurare.
2. Premere la testa di prova verticalmente sulla superficie dell'articolo da misurare, applicare una pressione adeguata fino a quando non perdite.
3. La soluzione elettrolitica A2 è selezionata dalla Tabella 2, la cella deve essere riempita con 2 ml della soluzione elettrolitica utilizzando un contagocce. La cella non sarà riempita piena. (Il livello di soluzione è di circa 3 mm dall'apertura della cella)
4. Inserire la pipetta nella parte inferiore della cella di elettrolisi. Ripeti succhiare più volte, per rimuovere la bolla d'aria dalla cella, consentire alla soluzione elettrolitica di contattare completamente con la placcatura del cromo.

Nota: quando si misura la placcatura del cromo posizionando l'agitatore non è un requisito.

5. Premere il pulsante di selezione CR e il pulsante di misurazione CR. ;
6. Inserire il segnalino nel foro della vite dell'elettrodo, collegare la clip del segnale rosso all'oggetto placcato e assicurarsi che sia stata eseguita una connessione adeguata.
7. Premere il pulsante di misurazione, l'agitatore inizia a ruotare, quando lo spessore di 15 μm mostra sull'indicatore premere il pulsante STOP, quindi premere il pulsante di stampa (se non il tester non potrebbe funzionare normalmente), rinnovare la soluzione elettrolitica, premere nuovamente il pulsante di misurazione. Il rinnovo della soluzione elettrolitica deve essere effettuato a una frequenza di persino 15 μm fino al ronzio. Registra lo spessore della placcatura del cromo duro.
8. Pulisci la soluzione elettrolitica usata utilizzando la pipetta. Risolvi la testa di prova. Rimuovi l'articolo.
9. Pulisci la superficie interna della cella e la guarnizione per risciacquare l'acqua e pulizia. Assicurati che non ci siano prodotti di ossidazione su di essi prima che vengano sostituiti.

Come misurare la placcatura multistrato

Esempio: la misurazione dello spessore dei depositi multistrato costituiti da rame,nichel e cromo sul substrato in acciaio. Lo spessore degli strati di componente è 0,4 μm di cromo, 14 μm di nichel, 10 μm di rame.

1. Usa la gomma spazzare via i film di passivazione sulla superficie della placcatura sull'articolo da misurare
2. Premere la testa di prova verticalmente sulla superficie dell'articolo da misurare, applicare una pressione adeguata fino a quando non perdite.
3. La soluzione elettrolitica A2 è selezionata dalla Tabella 2, la cella deve essere riempita con 2 ml della soluzione elettrolitica utilizzando un contagocce. La cella non sarà riempita piena. (Il livello di soluzione è di circa 3 mm dall'apertura della cella)
4. Inserire la pipetta nella parte inferiore della cella di elettrolisi. Ripeti succhiare più volte, per rimuovere la bolla d'aria dalla cella, consentire alla soluzione elettrolitica di contattare completamente con la placcatura del cromo.

Nota: quando si misura la placcatura del cromo posizionando l'agitatore non è un requisito.

5. Premere il pulsante di misurazione T & CR.
6. Inserire il segnalino nel foro della vite dell'elettrodo, collegare la clip del segnale rosso all'oggetto placcato e assicurarsi che sia stata eseguita una connessione adeguata.
7. Premere il pulsante di misurazione, l'agitatore inizia a ruotare, mentre gli allarmi del cicalino, la misurazione verrà arrestata automaticamente, lo spessore di 0,4 μm è stato visualizzato sull'indicatore, ripetere premere il pulsante di misurazione 1 ～ 2 volte e ronzio prima di premere il pulsante di arresto. Registrare lo spessore della placcatura del cromo (i valori di misurazione si basano sui valori ottenuti dal primo ronzio).
8. Pulisci la soluzione elettrolitica usata usando la pipetta senza aumentare il supporto della cella. Rinsingendo la cella 1 ~ 2 volte con acqua di dionizzazione prima di riempire la cella con 2 ml della soluzione elettrolitica A5 (fare riferimento alla tabella 2, la soluzione elettrolitica A5 per la placcatura in nichel sul substrato di rame) e quindi posizionando l'agitatore in posizione donatore.
9. Ripeti il ​​passaggio 7 come sopra e registra lo spessore 14μm della placcatura del nichel.

10. Ripeti i passaggi 7, 8 come sopra e registra lo spessore di 10μm della placcatura di rame.
11. Pulisci la soluzione elettrolitica usata utilizzando la pipetta. Risolvi la testa di prova. Rimuovi l'articolo.
12. Pulisci la superficie interna della cella e la guarnizione per risciacquare l'acqua e pulizia. Assicurati che non ci siano prodotti di ossidazione prima che vengano sostituiti.

Le formulazioni e i metodi di preparazione delle soluzioni elettrolitiche

Requisito: la soluzione elettrolitica richiede la preparazione dal grado analitico puro delle sostanze chimiche e dall'acqua distillata.

CARATTERISTICHE

• Consente la misurazione dello spessore del singolo strato di metalli elettroplativi
• I tipi di placcatura standard preimpostati sono: cromo decorativo, cromo duro, nichel, rame (rame su ferro o substrato non metallico), zinco, stagno, argento e oro 8 tipi di placcatura. Se si desidera testare altri tipi di placcatura, è necessario modificare i tipi di placcatura preimpostati. Ad esempio, se è necessario testare il nichel elettrolessante (i clienti potrebbero non testare l'argento), è possibile cambiare argento in nichel elettroless.
• Consente la misurazione dello spessore dei singoli strati di rivestimenti elettroplati a più strati
• Permette la misurazione dello spessore dei rivestimenti elettroplati su materiali non conduttori come la plastica
• Il display digitale consente letture dirette facili e accurate dello spessore misurato nel sistema decimale
• Dotato di una stampante in miniatura, che può stampare automaticamente specie di placcatura, spessore e tempo di prova
• La differenza di potenziale non può essere misurata
• Progettato per l'uso in conformità con le procedure di test standard conformi alle specifiche ISO

Specifiche

Modello: TG-100E

Alimentazione: AC 220V ± 10%, 50 ～ 60Hz

Consumo energetico: non più di 25 W

Peso lordo: circa 9 kg

Dimensione del pacchetto: 370 × 440 × 230 (mm) per il corpo del tester

Intervallo di misurazione: 0 ～ Errore 50μm: ≤ ± 10%

Elenco dettagliato:

TG-100E Tester Body 1

Potenziale test di test 1

Il cavo del segnale per il potenziale trasduttore 1

Elettrolisi cella 1

Guarnizione 1

Soluzioni di elettrolisi A2, A4, A5, A8 1

Gomma 1

Bottiglia di porzione 2

Nipper 1

Istruzione, Carta di garanzia 1

Ispezione di misurazione precedente

1.Posizionare il tester, il supporto di test e lo stand delle sostanze chimiche sulla scrivania pari e dritto.

2. Assicurarsi che l'alimentazione sia AC 220V.
3. Collegare il tester alla tabella di test utilizzando i cavi.
4. Premere qualsiasi pulsante di placcatura selezionata, short out la clip di segnale sul terminale della spina del segnale, accendi l'interruttore di alimentazione e quindi premere il pulsante di misurazione, l'agitatore deve ruotare e il visualizzato inizia a contare. Scollegare la linea di collegamento tra la clip del segnale e il terminale della spina del segnale, il tester deve essere immediatamente arrestato per contare e allarme. Pertanto, la condizione del tester può essere considerata normale.
