HRD-120 Macchina integrata per il rilevamento dei difetti delle corde interne ed esterne

Macchina integrata per il rilevamento di difetti di funi metalliche interne ed esterne in linea HRD-120

Uno. Panoramica del prodotto

●Rilevamento in linea di funi metallicherottura di fili interni ed esterni, usura, ruggine, deformazione, trefoli allentati, fili saltati, cambiamenti di materiale e altri difetti.

● Il rapporto sui risultati del test può soddisfare gli standard di diversi settori e riporta il numero di fili rotti e il rapporto tra l'area dei fili rotti e l'area totale dei difetti.

● Utilizzo dell'interfaccia USB del computer (cablata) o della "rete Wi-Fi proprietaria" (wireless) per l'elaborazione e l'analisi diretta dei campioni, con allarme sonoro e luminoso in linea e visualizzazione dei risultati in tempo reale.

● Struttura circolare del sensore, avvolgimento circonferenziale, magnetizzazione assiale, magnetizzazione istantanea della fune metallica allo stato di saturazione.

● Il sensore adotta un guscio in lega di alluminio, con funzioni impermeabili, antipolvere, antiurto e a prova di umidità.

● Funzionamento stabile, prestazioni affidabili, elevata precisione di rilevamento, forte capacità anti-interferenza, dati accurati.

● Il software è compatibile con i sistemi operativi per computer Windows 98/2000/XP/Vista/Windows 7/8/10/11

● Ampiamente utilizzato in miniere, funivie, attrezzature di sollevamento, ascensori, macchinari portuali, ponti sospesi e altri settori.

Due.Configurazione e modello del sistema

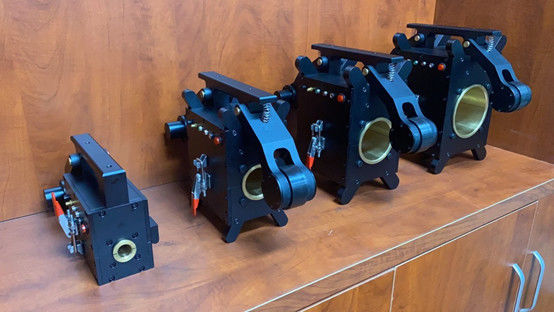

Tutto da personalizzare: Macchina per il rilevamento di difetti di funi metalliche (48 mm piccola - 78 mm media - 108 mm grande)

Nota: 1, tra cui il computer tablet a doppio uso 7 è opzionale (secondo necessità, il costo è aggiuntivo);

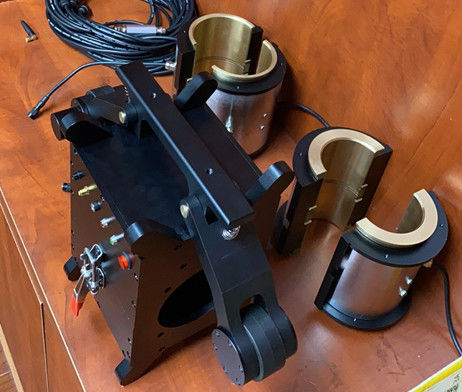

2, tutte le dimensioni possono essere personalizzate su richiesta (e possono essere personalizzati con precisione manicotti sostituibili); Ad esempio, manicotto sostituibile da 48 mm + 24 mm

Tre. Nucleo tecnico e qualifica legale

1. Strumento virtuale: incertezza infinita della fune. Solo l'applicazione della tecnologia degli strumenti virtuali, la sostituzione degli strumenti tradizionali con software e l'elaborazione diretta dei campioni da parte dei computer possono garantire l'assenza di mancate rilevazioni e falsi giudizi, proprio come guardare un film, scansionando la fune metallica durante tutto il processo, i risultati sono accurati e con buona ripetibilità.

2. Tre strumenti fissi: in conformità con gli standard nazionali per lo scarto delle funi metalliche in diversi settori, questo prodotto applica il rilevamento elettromagnetico qualitativo, quantitativo, di posizionamento, in linea e non distruttivo di funi metalliche per fili rotti interni ed esterni, ruggine, usura, cambiamenti dell'area della sezione trasversale del metallo, trefoli allentati, fili saltati, deformazione, anomalie del materiale e altri difetti.

3. Strumento legale: in conformità con lo standard americano ASTM1571-2021 e lo standard nazionale GB/T21387-2008.

Quattro. Indicatori tecnici

L'intera serie può rilevare ilintervallo di diametro della fune metallica: φ1.5-300mm (è necessario configurare sensori di specifiche di serie diverse)

Velocità relativa tra sensore e fune metallica: 0.0-6.0 m/s Ottimale: 0.1-0.5 m/s

Il gioco ottimale tra il manicotto di guida del sensore e la fune metallica è di 2-4 mm, e il gioco ammissibile è di 0-15 mm

Capacità di rilevamento difetti di fili rotti (LF)

Qualitativo: Laprecisione del rilevamento qualitativo di fili rotti singoli e centralizzati è99,99%

Quantitativo: Il numero di fili rotti in un singolo punto consente un errore di giudizio di una o un'equivalente radice

Il tasso di precisione è superiore al 92% quando il numero di fili rotti in un singolo punto viene rilevato senza errori per più di 100 volte

Tasso quantitativo di variazione della sezione trasversale del metallo (LMA)

Laprecisione di ripetibilità ammissibile della sensibilità di rilevamento è±0.055%

Laprecisione ammissibile del valore di indicazione del test è:± 0.2%

Capacità di rilevamento della posizione (L): Errore percentuale del valore di indicazione della lunghezza di rilevamento: ±0.2%

Alimentazione:5V dalla batteria del computer

Peso del sensore: specifiche comuni< 10 kg (personalizzato in base alla situazione effettiva)

Temperatura ambiente:-10℃~40℃Pressione atmosferica:86~106 Kpa Umidità relativa: ≤85%
