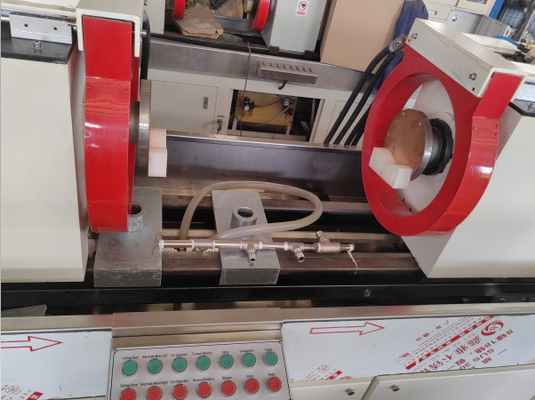

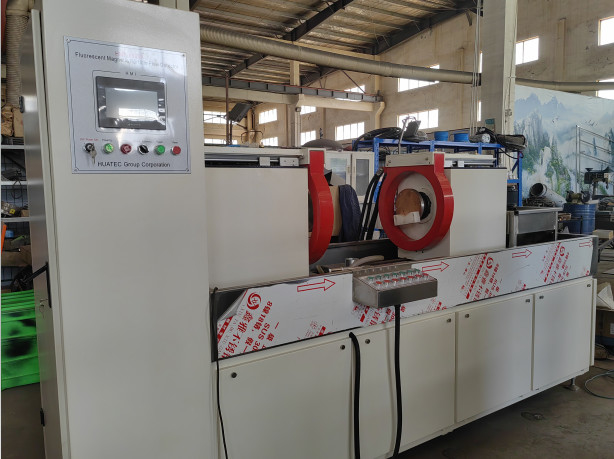

Detettore di difetti di particelle magnetiche fluorescenti HMP-5000
Principio di lavoro
Utilizzando l'interazione tra il campo di fuga magnetica e la polvere magnetica nel punto difettoso del pezzo da lavorare.Essa si avvale della differenza di permeabilità tra i difetti superficiali e quelli quasi superficiali dei prodotti in acciaio (come le crepe)., inclusione di scorie, linee di capelli, ecc.) e permeabilità magnetica dell'acciaio, il campo magnetico alla discontinuità di questi materiali verrà distorto dopo la magnetizzazione,con un'intensità di potenza superiore a 50 W/cm3, utilizzando le caratteristiche della perdita magnetica nel punto di difetto per assorbire la polvere magnetica,Attraendo così polvere magnetica per formare accumulo di polvere magnetica al difetto - segni magnetici, in condizioni di illuminazione adeguate, la posizione e la forma del difetto sono rivelate di conseguenza.
| Parametri tecnici |
|
|
Corrente
Nome
|
HWDC/FWDC
(Opzionale)
|
|
| |
| Corrente di magnetizzazione circonferenziale (A) |
5000 |
|
| Magnetizzazione longitudinale MMF (AT) |
12000,16000,18000,20000 |
|
| Diametro interno della bobina opzionale (mm) |
350,400,500,600 |
|
| Distanza massima opzionale tra gli elettrodi (mm) |
1000,1500,2000,3000,5000 |
|
| Motore principale |
Tipo integrato/split (cabinetto di controllo separato dal motore principale) |
|
| Sensibilità |
Visualizzazione chiara sul provettaio di tipo A (30/50,15/50,7/50) |
|
| Ciclo di lavoro |
≤ 30% |
|
| Modalità di controllo |
Manuale/automatico |
|
| Interfaccia operativa |
Ammeter digitale/schermo touch |
|
| Meccanismo di fissaggio |
Manuale/Pneumatico |
|
| Modalità di rotazione |
Manuale/elettrico |
|
| Movimento dell'elettrodo posteriore |
Manuale/elettrico |
|
| Metodo di magnetizzazione AC |
Magnetizzazione circonferenziale, longitudinale e composita |
|
| Demagnetizzazione AC |
Demagnetizzazione automatica da decadimento |
|
| Modalità di rettifica |
Rettifica a mezz'onda (HWDC) / Rettifica a onda completa (FWDC) |
|
| Metodo di magnetizzazione AC/DC |
Magnetizzazione circonferenziale AC,
Magnetizzazione circonferenziale a corrente continua, magnetizzazione longitudinale a corrente continua, magnetizzazione longitudinale a corrente continua, magnetizzazione composita circonferenziale a corrente continua + magnetizzazione longitudinale a corrente continua,Magnetizzazione composita longitudinale circonferenziale in CC + in CA
|
|
| Demagnetizzazione a corrente continua |
Demagnetizzazione a frequenza ultrabassa |
|
| Lampada UV |
Sospeso / portatile |
|
| Tempo di spruzzatura |
3 ¢ 6 secondi / Controllo manuale |
|
| Tempo di magnetizzazione |
0.5·2 secondi per ciclo |
|
| Tempo di osservazione della rotazione |
5 ¢ 10 secondi |
|
| Tempo di demagnetizzazione |
3 ̊5 secondi per ciclo |
|
| Fornitura d'aria |
0.4-0.8MPa |
|
| Fornitore di alimentazione |
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di energia elettrica |
|
| Dimensione complessiva (mm) |
Lunghezza: 1,5 m + spaziamento degli elettrodi |
|
| Larghezza: 2,000; altezza: 2,200 |
|
Applicazione
È progettato per rilevare i micro difetti superficiali e quasi superficiali (ad esempio, crepe, inclusioni di scorie) dei pezzi ferromagnetici (come bulloni, perni, buste, ingranaggi, anelli di ingranaggi, alberi a mandrino, ecc.).) causati dalla contraffazione, spegnimento, macinatura, stanchezza e altri processi.
Norme di conformità
Detettore di difetti di particelle magnetiche: GB/T 8290 2011
Condizioni di osservazione per l'ispezione delle particelle magnetiche: GB/T 5097-2020 / ISO 3059:2012
Norma ASTM: Metodo di rilevamento delle particelle magnetiche ASTM E1444-01
Norme UE/internazionali: DIN EN ISO 9934-2:2003
Parametri tecnici
Distanza di rilevamento: diametro: 0-260 mm, lunghezza: 1200 mm (distanza personalizzabile: 0-3000 mm)
Metodo di rilevamento: rilevamento di particelle magnetiche fluorescenti o non fluorescenti
Metodo di magnetizzazione: magnetizzazione circonferenziale, longitudinale e composita
Distanza tra gli elettrodi: regolabile da 0 a 1200 mm, da 0 a 6000 mm
Meccanismo di fissaggio: fissaggio manuale/pneumatico
Corrente di magnetizzazione: 0 ‰ 6 000 A
Effetto di demagnetizzazione: Magnetismo residuo < 0,3 mT
Sensibilità: visualizzazione chiara sul provino standard di tipo A1 (15/50 μm)
Fornitore di alimentazione: AC 380V 50Hz a tre fasi e cinque fili
Configurazione standard:
Unità principale di ispezione delle particelle magnetiche
DigitaleAmmeter
Camera scura a prova di luce con tenda di schermatura
Lampada UV sospesa
Particelle magnetiche fluorescenti
tubo di prova per la concentrazione di sospensione magnetica
Magnetometro
Configurazione opzionale:
Camera scura semi-chiusa
Camera buia completamente chiusa
Magnetizzazione a corrente continua (HWDC/FWDC)
Pannello di controllo touch screen
Osservazione della rotazione (manuale/elettrica)
Altri apparecchi per la trasmissione di energia elettrica
Matto a maglia di rame a prova di fiamma
| Modello |
Configurazione |
Movimento dell'elettrodo posteriore |
Osservazione della rotazione |
Pannello operativo |
| Manuale |
elettrico |
Manuale |
elettrico |
Ammeter digitale |
Dispositivo touch |
| Economica |
Camera scura di base |
√ |
|
√ |
|
√ |
|
| Norme |
Camera Oscura semi-chiusa |
√ |
|
|
√ |
√ |
|
| Avanzato |
Camera Oscura completamente chiusa |
|
√ |
|
√ |
|
√ |
