Apparecchiatura per la rilevazione di difetti con particelle magnetiche NDT ad alta precisione HMP-4000D

1. Descrizione dei componenti del dispositivo

1.1 Informazioni generali sul dispositivo

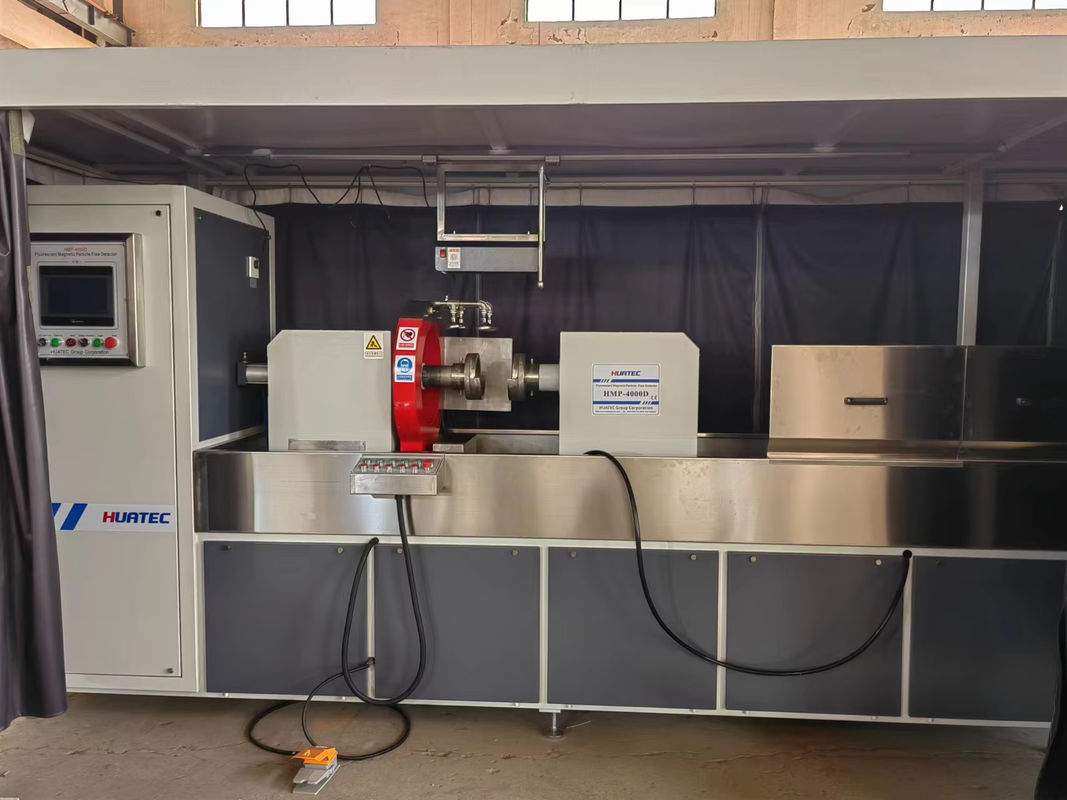

L'apparecchiatura è una macchina singola, con carico e scarico manuale, adotta il bloccaggio a barra, la tecnologia di magnetizzazione composita, l'elettrodo destro con bloccaggio pneumatico, corsa di bloccaggio 0-50 mm, smagnetizzazione automatica ad attenuazione, spruzzatura automatica, recupero, agitazione e filtrazione della sospensione magnetica. Pezzo di prova di suscettività magnetica di tipo A 2# (30/100) chiaramente visualizzato.

I componenti principali dell'apparecchiatura sono: sistema di bloccaggio, sistema di alimentazione di magnetizzazione, sistema di controllo elettrico, sistema di spruzzatura, agitazione e filtrazione e recupero della sospensione magnetica, luce nera, camera oscura, sistema di smagnetizzazione e così via.

1.2 Sistema di bloccaggio:

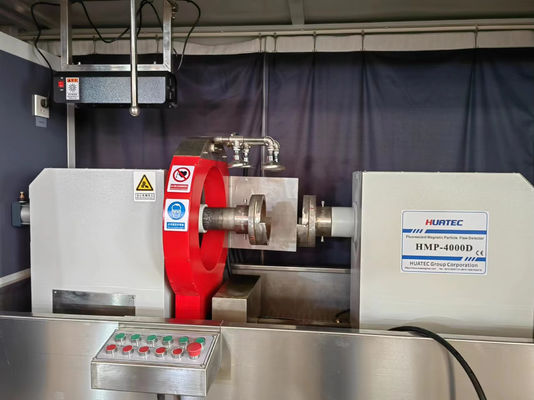

1.2.1, l'apparecchiatura progetta un meccanismo di bloccaggio orizzontale, corsa di bloccaggio 0-1500 mm, in grado di soddisfare la lunghezza di 1500 mm, diametro esterno di 250 mm entro le esigenze di ispezione del pezzo. Le bobine di magnetizzazione longitudinale sono due, una per lato, rispettivamente azionate dal cilindro e possono essere spostate per migliorare l'effetto di magnetizzazione delle parti ad asse lungo.

1.2.2. L'apparecchiatura adotta il metodo speciale della barra mandrino per eseguire la magnetizzazione circonferenziale del pezzo attraverso il metodo della barra e controllare varie crepe sottili radiali che possono esistere sulle superfici interne ed esterne; La magnetizzazione longitudinale del pezzo viene eseguita con il metodo della bobina e vengono controllate varie crepe sottili anulari che possono esistere sulla superficie del pezzo.

1.2.3, al fine di garantire l'accurato posizionamento del pezzo per soddisfare i requisiti del bloccaggio dell'apparecchiatura. L'apparecchiatura è progettata con un dispositivo di regolazione centrale alto.

1.2.4, la circonferenza longitudinale può essere magnetizzata rispettivamente, controllare rispettivamente la superficie interna ed esterna del pezzo che può esistere una varietà di crepe trasversali e longitudinali; La magnetizzazione composita (simultanea) del pezzo può anche essere implementata contemporaneamente e vari difetti sottili che possono esistere sulle superfici interne ed esterne del pezzo possono essere controllati in modo completo in una volta.

1.2.5, c'è una piattaforma di lavoro progettata di fronte al banco di lavoro, che è comoda per le operazioni di carico e scarico.

1.3 Sistema di controllo dell'alimentazione magnetizzata:

L'apparecchiatura adotta la modalità di magnetizzazione CA, due set di alimentatori di magnetizzazione indipendenti nelle direzioni circonferenziali e longitudinali e due trasformatori principali forniscono rispettivamente la corrente di magnetizzazione. La tecnologia del convertitore a modulo controllato viene utilizzata per controllare le dimensioni della corrente del circuito e la tensione isolata viene inviata nell'elettrodo e nella bobina del giogo. La dimensione della corrente è continuamente regolabile e lo strumento corrispondente è impostato per indicare per garantire che il pezzo ottenga l'intensità di magnetizzazione specificata. Con la funzione di controllo di fase di spegnimento, per mantenere un magnetismo residuo stabile, può essere utilizzato per la rilevazione dei difetti con il metodo del magnetismo residuo.

1.4 Sistema di controllo elettrico (il touch screen è opzionale, quanto segue include * numero relativo alla selezione del touch screen):

1) Il sistema di controllo elettrico è controllato da PLC, incluso il modulo di controllo e il suo dispositivo di protezione, il dispositivo di innesco di regolazione della corrente, l'amperometro, il pulsante di controllo e la spia, il motore, il cilindro, il doppio accoppiamento, l'elettrovalvola, l'interruttore pneumatico, il relè intermedio e altri dispositivi di controllo.

2) Come confermato da entrambe le parti tramite negoziazione, l'apparecchiatura adotta un design elettromeccanico integrato e la scatola di controllo della distribuzione dell'alimentazione si trova sul retro dell'apparecchiatura. L'operazione di spegnimento di base viene eseguita sulla superficie dell'armadio, la porta dell'armadio è impostata con serrature, prevenzione della polvere, filtrazione, sistema di raffreddamento ad aria, ecc. Il fornitore deve garantire la sicurezza elettrica e la manutenzione dell'integrazione meccanica ed elettrica.

3) Oltre al funzionamento automatico, l'apparecchiatura è dotata anche di tasti funzione manuali per varie funzioni, che possono essere realizzate manualmente: bloccaggio del pezzo (pneumatico), spruzzatura, magnetizzazione, allentamento del pezzo (pneumatico) e altre azioni.

4) Schede di circuito circonferenziali e longitudinali possono essere utilizzate universalmente.

5) Il tempo di magnetizzazione e l'intervallo di magnetizzazione possono essere regolati.

6) Dotato di interruttore a pedale, l'avvio del programma automatico può essere controllato dal pulsante "avvio automatico" o dall'interruttore a pedale.

7) L'involucro dell'apparecchiatura è collegato a terra in modo affidabile e la resistenza di isolamento dell'intera macchina è ≥2MΩ.

8) L'apparecchiatura ha una protezione di sicurezza e una funzione di allarme perfette.

*9) Utilizzando la corrente preimpostata del touch screen, è possibile preimpostare la corrente, tracciare automaticamente la corrente, il valore di errore non è superiore al 5%.

*10) Allarme automatico e visualizzazione dell'avviso quando la corrente è anomala o mancante.

*11) Con 30 gruppi di funzione di memorizzazione del processo di magnetizzazione, la circonferenza longitudinale può essere memorizzata separatamente.

12) Vengono utilizzati Siemens, Omron PLC, ST italiano, STM o componenti Chint di marca famosa nazionale per garantire la qualità dell'intera macchina.

*13) Con la funzione di autorizzazione della password dell'operatore, per garantire che il personale senza l'autorizzazione corrispondente non possa modificare o utilizzare l'apparecchiatura.

1.5 Sistema di spruzzatura, miscelazione e recupero della filtrazione della sospensione magnetica:

1) Il sistema di spruzzatura, miscelazione e recupero della filtrazione della sospensione magnetica è composto principalmente da: serbatoio di raccolta del liquido, serbatoio di stoccaggio del liquido, pompa di spruzzatura, pompa di miscelazione, filtro, tubazione, ecc.

2) La sospensione magnetica viene conservata nel serbatoio di stoccaggio del liquido; Dotato di un dispositivo di filtraggio per garantire che lo spruzzo non sia bloccato dopo la spruzzatura. Il dispositivo di filtraggio deve essere in profondità nella sospensione magnetica per impedire che il dispositivo di filtraggio si intasi e danneggi la pompa di spruzzatura. Un dispositivo di agitazione automatica è previsto nella scatola di stoccaggio del liquido.

3) La sospensione magnetica viene spruzzata da più irrigatori contemporaneamente per garantire che il pezzo sia completamente bagnato.

4) Le valvole di ritegno sono progettate nella tubazione di spruzzatura della sospensione magnetica per impedire la formazione di bolle dal riflusso della sospensione magnetica.

5) Ogni testina di spruzzatura della sospensione magnetica deve essere comoda da aprire e chiudere e la posizione di spruzzatura, le dimensioni del flusso e la pressione possono essere regolati.

6) La pistola a spruzzo manuale è montata sulla parte anteriore della macchina.

7) La sospensione magnetica non deve essere spruzzata o fuoriuscire all'esterno dell'apparecchiatura.

1.6 Luce nera:

1.6.1, il dispositivo a fluorescenza adotta una luce nera LED DG-6K ad alta intensità.

1.6.2. Fissato e sollevato di fronte alla stazione di magnetizzazione nella parte superiore della camera oscura per facilitare la rotazione e l'osservazione delle parti azionate dal rimorchiatore dopo il completamento della magnetizzazione del pezzo.

1.6.3, illuminamento ultravioletto: l'illuminamento non è inferiore a 6000 uw/cm2, la durata utile non è inferiore a 10000 ore.

1.6.4, può coprire completamente parti da 1000 mm.

1.7 Camera oscura (sistema di illuminazione e scarico)

1) La parte sinistra, destra, superiore e posteriore della camera oscura sono chiuse da piastre d'acciaio di alta qualità in base alle dimensioni del letto e, allo stesso tempo, per facilitare la manutenzione, il tipo di porta protettiva può essere aperto e chiuso; La parte anteriore si estende di 650 mm e adotta una tenda oscurante per bloccare la luce. La tenda oscurante adotta una tenda oscurante nera di alta qualità.

2) Il sistema di illuminazione è una lampada fluorescente, che è fissata all'interno della parte superiore della camera oscura per soddisfare l'illuminazione di lavoro.

3) Installare una ventola di scarico nella camera oscura per garantire la circolazione dell'aria senza influire sulla schermatura della luce esterna.

4) La camera oscura adotta il trattamento a spruzzo e l'intera camera oscura ha una struttura compatta e un bell'aspetto.

1.8 Sistema di smagnetizzazione automatica:

Il sistema di smagnetizzazione è la posizione originale della magnetizzazione, la smagnetizzazione ad attenuazione e la rimanenza non è superiore a 0,2 mT.

1.9 Altri

1) Fornitura casuale: vedere Ambito di fornitura per i dettagli.

2) La progettazione e la fabbricazione dell'apparecchiatura devono soddisfare lo standard JB/T8290-2011 "macchina per la rilevazione dei difetti a particelle magnetiche" e soddisfare le condizioni tecniche della rilevazione dei difetti a particelle magnetiche.

2. Accessori

3. Principali parametri tecnici dell'apparecchiatura

Corrente di magnetizzazione circonfluenza: CA 0-4000A continuamente regolabile con controllo di fase di spegnimento

Potenziale di magnetizzazione longitudinale: CA 0- (3000A*6T) 18000AT continuamente regolabile con controllo di fase di spegnimento

Effetto di smagnetizzazione: smagnetizzazione ad attenuazione CA, rimanenza ≤0,2 mT

Modalità di magnetizzazione: magnetizzazione circonferenziale, magnetizzazione longitudinale, magnetizzazione composita circonferenziale longitudinale; tasso di errore di corrente longitudinale ≤±5%; parametri della bobina: 2*3T, diametro interno 350 mm;

Sensibilità: secondo le specifiche del processo JB/6065-92 "pellicola di prova standard della macchina per la rilevazione dei difetti a particelle magnetiche", la pellicola di prova di sensibilità di tipo A 2# (30/100) cerchio completo e croce possono essere chiaramente visualizzati. Corsa di bloccaggio: 0 mm-1500 mm

Dimensioni: 3900 mm×1590 mm× 2200 mm

4. Aspetto dell'apparecchiatura e colore della vernice

Colore a spruzzo esterno: RAL7035, le parti acquistate possono mantenere il colore primario.
