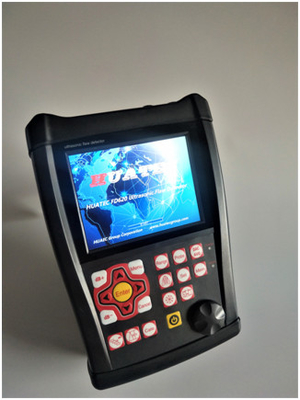

FD620 Detettore di difetti ad alta velocità in tempo reale con registrazione video
★La calibrazione della sonda, la realizzazione di curve e altre operazioni vengono richieste dalla finestra di dialogo in tutto il processo, non è necessario leggere il manuale
★ Tutti gli strumenti inclusi ciò di cui hai bisogno: DAC, AVG, color Bscan, AWS, ecc.
★Frequenza di ripetizione dell'impulso: 30-3000Hz, regolazione accurata, scansione ad alta velocità, rilevamento senza mancare mai
★ Alto rapporto segnale/rumore, eco chiaro e stabile, design anti rumore, perfetto per condizioni di lavoro difficili
★ AD a 10 cifre, campionamento ad alta velocità porta a un migliore diagramma dell'eco con tutti i dettagli.
L'interfaccia utente agevole rende l'operazione molto più facile.
★ Registrazione video ad alta velocità in tempo reale per il rilevamento di difetti.
★ connessione dente blu, l'app mobile genera sul posto rapporto di rilevamento difetto e realizza la stampa
★ Standard IP65. Cassa in gel di silice, impermeabile e resistente alla polvere, solida e durevole per sempre.
★ La batteria dura 15 ore con una sola carica.
Specificità
| Distanza |
0-25000 mm, alla velocità dell'acciaio
|
| Velocità del materiale |
100 ‰ 20 000 m/s
|
| Frequenza di ripetizione dell'impulso |
30-3000 Hz
|
| Intervallo dinamico |
≥ 38 dB
|
| Linearità |
orizzontale: +/- 0,2% FSW,
Verticale: 2,5% FSH, accuratezza dell'amplificatore +/-1 dB
|
| Potere di risoluzione |
> 40 dB (5P14)
|
| Risultato della sensibilità |
> 62 dB
|
| Rifiuto (eliminazione) |
0 a 80% di altezza dello schermo intero
|
| Grande memoria |
1000 Un grafico, 500 impostazioni di indipendenza, qualsiasi criterio può essere inserito liberamente, possiamo lavorare nella scena senza blocco di prova
|
| Moduli di prova |
Eco d'impulso, doppio elemento e trasmissione
|
| Tipi di sonde |
Semplice rettilineo, singolo angolo, doppio rettilineo, doppio angolo, attraverso, strisciante, superficie
|
| Monitor di porta |
Due cancelli indipendenti controllabili su tutta la gamma di scansione
|
| Unità |
Inch o millimetro
|
| Requisiti di energia |
Corrente alternata 100-240 VAC, 50-60 Hz
|
| Visualizzazione ritardo |
-20 a 3400 μs
|
| Ritardo della sonda/Offset zero |
0 a 99,99 μs
|
| Potenza |
Batteria interna ricaricabile a ioni di litio con potenza nominale di 7,2 V a 8000 mAh
15 ore di tempo di funzionamento nominale a seconda della luminosità del display
4 ore tempo di ricarica tipico
|
| H×W×D(mm) |
260 × 175 × 60 (mm)
|
| Temperatura di funzionamento |
-10°C a 50°C
|
| Temperatura di conservazione |
-30°C a 50°C
|
| Energia di impulso |
200V, 300V, 400V, 500V selezionabili
|
| Rettifica |
Mezza onda positiva, mezza onda negativa, onda piena, sistema RF
|
| Larghezza di banda (pass band dell' amplificatore) |
0.2 a 20 MHz
|
| Monitor di porta |
Due cancelli indipendenti controllabili su tutta la gamma di scansione
|
| Sensibilità |
120 dB max in risoluzione selezionabile 0.1, 1.0, 2.0, 6,0 dB
|
| Connessioni del trasduttore |
BNC o LEMO
|
Funzioni
Disponibilità automatica della posizione precisa del difetto ((Profondità d,livello p,distanza s,amplitudine,sz dB,ф).
Dimensione dei difetti: misurazione automatica dei difetti utilizzando AVG/AVG o DAC, rappresentazione rapida dell'accettazione o del rifiuto dei difetti.
Calibrazione automatica del trasduttore: punto zero, angoli, bordo anteriore e velocità del materiale.
È conveniente utilizzare DAC e AVG per valutare l'eco, la curva può essere modificata e compensata.
Collegando il disco di memoria, l'unità può avere memoria illimitata.
Automazione del processo di registrazione e riproduzione; utilizza U Disk, la durata del video è illimitata.
Scansione a colori B.
L'unità contiene 13 standard internazionali integrati.
Connessione con denti blu al dispositivo mobile per generare e stampare i rapporti di rilevamento sul posto.1.
Funzione di correzione della superficie curva.
Funzione di misura dell'altezza della fessura.
Ampliare il portale:Sparsi della gamma di portale su tutta la larghezza dello schermo.
Funzione di guadagno automatico.
Involucro: visualizzazione simultanea di una scansione A in diretta a 60 Hz di frequenza di aggiornamento e di un'involucro di una visualizzazione A.
Peak Hold: confrontare le forme d'onda di picco congelate con le scansioni A in diretta per interpretare facilmente i risultati dei test.
Scan Freeze: Display freeze contiene i dati sulla forma d'onda e sul percorso sonoro.
Alarme:Bip e LED.
Orologio in tempo reale.
Riempite l'eco.
Segno di cattura.
Colore di eco all'interno del cancello.

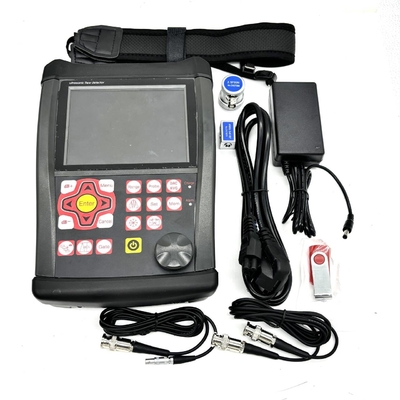

Pacco standard
Detettore di difetti ad ultrasuoni portatile FD620 1
Trasduttore di fascio rettilineo (4 MHz, Φ10) 1
Trasduttore di fascio angolare (4 MHz, 8 mm×9 mm, 60°) 1
Cable di connessione per il trasduttore (BNC-LEMO 00,o opzionale LEMO 01-LEMO 00) 1
Batteria ricaricabile a ioni di litio, 8 ampere 1 ora
Fornitore di alimentazione/unità di caricamento 1
Manuale d'uso in inglese 1
App Software 1
Cintura 1
