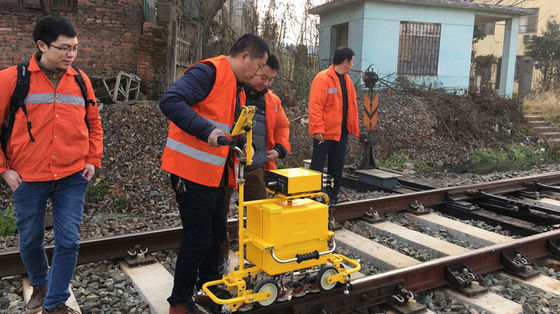

FD-GT-20 Digital TFT Color Display Ultrasonic Railway Defect Detector
HUATEC FD-GT-20 è la terza generazione di prodotti Goworld interamente digitali conDisplay a colori TFTe carrelli leggeri utilizzati per la ferroviasistema. in conformità allo standard TB/T 2340-2012 UT Rail Tester rilasciato dal Ministero dellaFerrovie(Cina), questa apparecchiatura è in grado di rilevare per rotaie di tipo da 43 a 75 kg/m. È applicabile alle ferrovie, alle ferrovie ad alta velocità e alla metropolitana.
Specifiche tecniche
| Canale |
10 canali: 9 canali di controllo e 1 canali di taratura. |
| Tipo di sonda |
Sonde a doppio elemento con frequenze comprese tra 2 e 2,5 MHz, comprese 6 sonde a 70°, 2 sonde a 37° e 10 sonde a 10°. |
| Contenitore |
BNC |
| Disposizione e area di rilevamento della sonda |
rilevazione completa dei danni a tutte le parti principali della rotaia, compresi:
2 sonde a 70° per la scansione del lato sinistro della testa del binario
2 Sonde a 70° per la scansione del centro della testa del binario
2 sonde a 70° per la scansione del lato destro della testa del binario
2 Sonde a 37° per la scansione della cintura della rotaia (fessure di vite e altre fessure obliqui)
10° sonda scansiona la testa del binario, la fascia del binario, il fondo del binario, il foro di vite crepa orizzontale
|
| Intervallo di frequenza |
1.5MHz~3.0MHz |
| Guadagno |
0 ¢ 80 dB |
| Rifiuto |
Sgomberato, grande |
| Intervallo dinamico |
Non inferiore a 16 dB con rifiuto minimo, 2~6 dB con rifiuto massimo |
| PRF |
400 Hz per canale |
| Modalità di visualizzazione |
A-scanB-scanA+B scan |
| Distanza di rilevamento |
Può essere regolato manualmente o automaticamente in base al tipo di rotaia selezionato |
| Errore di attenuazione |
Errore di funzionamento per 12 dB non superiore a ±1 dB |
| Errore di linea verticale |
≤ 1% |
| Errore di linearità orizzontale |
≤ 15% |
| Banda di amplificazione |
-3dB 1,5 MHz 3,0 MHz |
| Intervallo di blocco |
Non più di 20 mm |
| Effetto dello stato di soppressione sui risultati di misurazione |
Quando la soppressione dello strumento è in stati diversi, la differenza di amplitudine è di 10 dB±2 dB, la variazione ΔM della differenza tra i due echi non è superiore a 2 dB. |
| Effetto della tensione di funzionamento sull'altezza dell'eco e sulla sensibilità di rilevamento dei difetti (allarme) del rilevatore di difetti |
all'interno del range di tensione di funzionamento nominale, la posizione del cancello e il livello di allarme del rilevatore di guasti non devono variare in modo significativo,e la variazione dell'ampiezza dell'eco ΔNd e la variazione della sensibilità di rilevamento (allarme) ΔSd non sono superiori a 1 dB. |
| Errore di campionamento digitale |
La variazione tra l'ampiezza massima e quella minima del segnale non deve essere superiore al ±5% dell'altezza dello schermo |
| Tempo di risposta del rilevatore di difetti digitale |
Il tempo di risposta del rilevatore di difetti digitale non deve superare i 5 ms. |
|
Amplitudine della distanza
caratteristica
|
La sonda d'onda trasversale rileva i fori trasversali con la stessa apertura e percorsi sonori diversi; la sonda a 0° rileva il grande fondo piatto con percorsi sonori diversi,e la differenza ΔW dell'altezza d'onda riflessa deve soddisfare i seguenti requisiti:
0° sonda: ΔW ≤ 12dB nell'intervallo compreso tra la profondità di 20 mm e la gamma più alta della curva caratteristica dell'ampiezza dell'intervallo;ΔW ≤ 8dB nell'intervallo dal punto più alto della curva caratteristica dell'ampiezza della distanza alla profondità di 150 mm:
37° sonda: ΔW≤12dB nell'intervallo compreso tra la profondità di 20 mm e la gamma più alta della curva caratteristica dell'ampiezza dell'intervallo;ΔW≤8dB nell'intervallo dal punto più alto della curva caratteristica dell'ampiezza della distanza alla profondità di 150 mm;
70° sonda: ΔW ≤ 12 dB nell'intervallo da 10 mm a 70 mm corrispondente alla profondità di rilevamento.
|
| SNR |
sonda O°: rilevare la superficie inferiore del blocco di prova, quando l'altezza dell'onda raggiunge l'80%, il margine di sensibilità statica è pari o superiore a 24 dB;il rapporto segnale-rumore non è inferiore a 16 dB.
37° sonda: rilevare il foro della vite e la fessura superiore di 3 mm a 37° di inclinazione sul blocco di prova, rendere uguali le due onde, quando l'altezza dell'onda raggiunge l'80%,il margine di sensibilità statica è uguale o superiore a 22 dBil rapporto segnale/rumore non inferiore a 8 dB.
70° sonda: sul blocco di prova, l'onda secondaria viene utilizzata per rilevare il foro di fondo piatto φ4 mm. Quando l'altezza dell'onda raggiunge l'80%, il margine di sensibilità statica è pari o superiore a 20 dB;il rapporto segnale-rumore non è inferiore a 10 dB.
|
| Superfluo di sensibilità |
0° sonda: rilevare la superficie inferiore di 110 mm del blocco di prova, quando l'onda raggiunge l'80%, il margine di sensibilità non è inferiore a 36 dB
37° sonda e 70° sonda: rilevare Φ3×65 trasversale attraverso il foro sul blocco di prova, il margine di sensibilità non è inferiore a 40dB quando l'onda è alta fino all'80%
|
| Capacità di rilevamento dinamico dei difetti (capacità di rilevamento dei difetti) |
Con le sonde specifiche del binario a 0°, 37° e 70°, possono essere individuati tutti i difetti manuali sul blocco di prova di confronto del binario, ad eccezione della crepa verso il basso a 15°, e vengono emesse le corrispondenti indicazioni di allarme. |
| Modalità di regolazione della porta di allarme |
La posizione di partenza, la larghezza e il livello del cancello di allarme possono essere regolati manualmente |
| Modalità di allarme |
Alarme in tempo reale (allarme di ondata in arrivo e di ondata perdente)
Alarme a doppia onda
Ritardo di uno su due allarmi
|
| Indicazione di allarme |
La modalità di allarme acustico e luminoso, il volume e la frequenza dell'allarme possono essere regolati. |
| Misurazione della forma d'onda |
Misurare e visualizzare automaticamente la traiettoria sonora dell'onda più alta, la distanza orizzontale e verticale nel cancello. |
| Curva di guadagno |
L'utente può regolare la curva di guadagno (8 punti) in base alle esigenze reali. |
| Registro di rilevazione dei difetti |
Registrazione completa dei dati (fino a 50 km), dati esportabili e riproducibili |
| Metodo di ingresso operativo |
Input del touch screen |
| Visualizzazione |
Risoluzione 1280×800 |
| Dispositivo touch |
Capacità, resistenza elevata, resistenza agli graffi,
supporto alla calligrafia
|
| Portos |
USB 2.0
LAN 100 Mbps
WIFI 802.11 a/b/g/n
Bluetooth BT 4.0
|
| Potenza |
DC 12V (batteria al litio) |
| Orario di lavoro |
≥ 8h |
| Capacità del serbatoio dell'acqua |
≥ 20L |
| Precisione di visualizzazione delle immagini di tipo B |
Sia l' ordinata che l' abscissa sono di 2 mm. |
| Precisione della ruota del codice |
2 mm |
| Velocità di rilevamento dei difetti |
Max 5,0 km/h |
| Temperatura di funzionamento |
-15°C 45°C |
| Dimensione |
Le dimensioni complessive del veicolo in condizioni di esercizio sono di circa 780 mm × 290 mm × 1006 mm. |
| Peso |
Il telaio pesa circa 24 kg; lo strumento ad ultrasuoni pesa circa 2,4 kg; la batteria dello strumento è di 830 g; il terminale di funzionamento (tablet a tre prove) è di 730 g;il carrello dotato di 5 gruppi di sonde è di circa 1.4 kg. |
1. Introduzione al rilevatore di difetti ad ultrasuoni digitale FD-GT-20
Il rilevatore di difetti ferroviari FD-GT-20 è la terza generazione di prodotti interamente digitali del gruppo HUATEC con display a colori TFT e carrello leggero utilizzato per il sistema ferroviario.Conformemente allo standard TB/T 2340-2012 UT Rail Tester rilasciato dal Ministero delle Ferrovie della Cina, questa apparecchiatura è in grado di rilevare rotaie di peso compreso tra 43 e 75 kg/m.Flancodi una rotaia, applicabile alle ferrovie, alle ferrovie ad alta velocità e alla metropolitana.
Lo strumento adotta la modalità "host + operation terminal" ad ultrasuoni e si connette tramite WIFI wireless.La funzione Internet plus dello strumento può essere ampliata per realizzare una varietà di funzioni come la separazione tra l'uomo e la macchina, dati online, offline di archiviazione in tempo reale, posizionamento GPS, dati cloud di archiviazione, ecc. E si può personalizzare il proprio terminale di funzionamento ad ultrasuoni in base alle esigenze del cliente.
2. Caratteristiche
(1) Il telaio del carrello è compatto, resistente e facile da mantenere;
(2) Serbatoio idrico integrato di grande capacità per la scatola utensili;
(3) supporto di sonda di sollevamento integrato, la sonda è facile da rimuovere e sostituire;
(4) Piccole dimensioni e portatili, con pannello tattile a tre prove industriale;
(5) Indicatori di prestazione eccellenti, in linea con le norme pertinenti;
(6) supporto per il posizionamento GPS, l'archiviazione dei dati in cloud, il riconoscimento automatico della voce e altre funzioni;
(7) Un'applicazione funzionale che soddisfi le esigenze di rilevazione dei difetti.

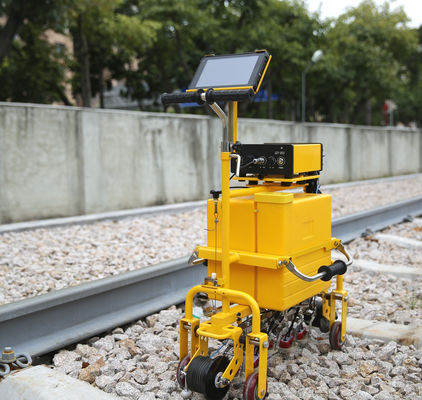

3Struttura dell' aspetto del carrello
4. Struttura dell'aspetto dello strumento
Lo strumento è piccolo e portatile, le dimensioni complessive: 94X222X225mm, il peso netto è di circa 1,8 kg
5.Serbatoio idrico integrato per la scatola degli attrezzi di grande capacità
Il serbatoio d'acqua di plastica, pieno d'acqua, è di 20 litri.
6.Trasportatore di sonda integrato
Tutte le sonde sono chiuse sul fondo della macchina, che può essere sollevata o rimossa in un solo modo, e la sonda può essere rimossa e sostituita più comodamente.
7. compressa triproof industriale
Tablet con touchscreen a tre luci, a prova di polvere, a prova d'acqua e di urti.
8. Software applicativo di rilevamento difetti specifici dello strumento
Per le caratteristiche di funzionamento del touch panel, un software applicativo appositamente progettato facilita la selezione delle funzioni e la regolazione dei parametri.
9. Software di riproduzione dati per il rilevamento di difetti del computer
La velocità di riproduzione dei dati è regolabile, supportando la riproduzione intelligente, lo screening degli eventi, le statistiche, la ricerca dei dati, la stampa, l'esportazione e altre funzioni.
Appendice 1. Caratteristiche e caratteristiche
- L'aspetto dell'ospite è compatto, robusto e leggero, e laassemblaggioBuona adattabilità ambientale, temperatura dell'ambiente di lavoro -15 °C ~ 45 °C, tempo di lavoro continuo non inferiore a 8 ore, anti-vibrazione e anti-interferenza,grado di protezione IP65.
- L'host ha più canali di rilevamento difetti (più sonde possono essere collegate da diverse angolazioni) e il ciclo sequenziale di condivisione del tempo funziona.
- Le sonde a 0, 37 e 70 gradi sono progettate per rilevare completamente le parti principali della rotaia.
- La struttura dell'host è in forma di "server + client". "Server", l'host (senza input e display), è un modulo di ultrasuoni a 1 canale N; "client" è il terminale di funzionamento (input e display),host e client (terminale operativo) tramite la connessione LAN (o WIFI wireless) della rete cablata per la comunicazione in rete.
- Circuito di trasmissione in modalità di eccitazione d'impulso d'onda quadrata negativa
- Il filtro analogo aumenta il rapporto segnale/rumore.
- Il guadagno del canale è una combinazione di guadagno di base + guadagno di compensazione.
- L'intervallo di rilevamento, la velocità del suono del materiale e lo spostamento dell'impulso sono impostati automaticamente in base al tipo di rotaia selezionato.
- Le funzioni dei parametri di base degli ultrasuoni convenzionali sono regolabili manualmente (intervallo di rilevamento, velocità del suono del materiale, punto zero della sonda, bordo anteriore, angolo, posizione di partenza del cancello,larghezza e livello, ecc.).
- Con funzione di rigetto.
- La frequenza di ripetizione del canale è fissata a 400 Hz per canale.
- Con funzione di prova del canale.
- Dispone di funzioni di visualizzazione A, B e A+B.
- Con funzione di allarme acustico e luminoso.
- Con funzione di comando vocale.
- Il processo di implementazione dell'auto ha una funzione di avviso di eccesso di velocità.
- Ha la funzione di misurare automaticamente il percorso sonoro, la distanza orizzontale e verticale dell'onda più alta nel cancello di allarme.
- Ha una funzione di marcatura (lesione, numero di pista, avanzata del veicolo, ritiro, ecc.).
- Funzione integrata di curva di compensazione, la curva può essere modificata (nuova, modificata, cancellata).
- Il volume e la frequenza dell'allarme possono essere regolati per ogni canale.
- Con funzione di guasto dell'accoppiamento della sonda di rilevamento.
- Portale del canale, forma d'onda, indicazione di allarme, indicazione della direzione della sonda, indicazione dell'angolo della sonda, funzione di personalizzazione del colore del canale di visualizzazione B.
- Con la funzione di personalizzazione del colore di sfondo dell'interfaccia display.
- L'utente può personalizzare il parametro di lavoro aggiuntivo.
- Funzione di registrazione completa per il rilevamento dei difetti
- Funzioni di gestione dei dati di rilevamento dei difetti (salvare, cancellare, richiamare, riprodurre, esportare).
- Il software dell'host e del terminale operativo può essere aggiornato tramite un'unità flash USB esterna.
- Con la funzione di ingresso del touch screen, è possibile collegare una tastiera Bluetooth esterna.
- Con funzione di localizzazione GPS.
- Con visualizzazione istantanea della velocità.
- Con funzione di prova del chilometraggio.
- Ha una funzione di punzione.
- Funzione di congelamento delle onde.
- Comunicazione di rete ((Connectato al terminale operativo)
- Riproduci i dati sul tuo computer
- Con funzione di dimostrazione di funzionamento del software strumentale, può essere utilizzato per la formazione degli utilizzatori degli strumenti
