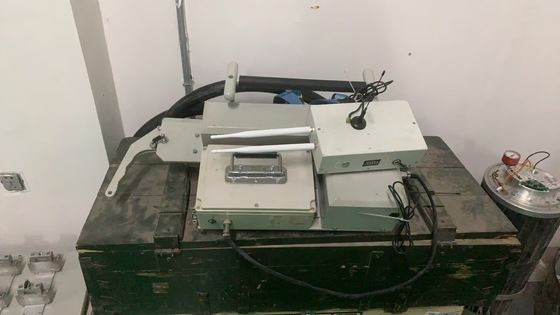

HXPC-200A Rilevatore digitale piatto per macchina a raggi X per l'ispezione di saldature su tubi
1. Introduzione generale
(1) Marca dell'apparecchiatura: HUATEC
(2) Modello: HXPC-200A
(3) Velocità di traslazione: ≥100mm/s;
(4) La modalità di traslazione adotta il tipo a cingoli per garantire l'orientamento verticale della saldatura: ±1mm, l'orientamento della direzione di traslazione
Precisione: ±1mm;
(5) Può soddisfare i requisiti di guida della macchina a raggi direzionali a doppia parete e singola ombra per tubazioni con un diametro inferiore a 1600 mm;
(6) Utilizza un sistema di comunicazione wireless dual-band 5G, distanza di controllo: 100 metri (terreno aperto);
(7) L'uso di un alimentatore a batteria al litio a bassa temperatura integrata da 36 V, facile da sostituire, può funzionare normalmente a meno 40℃;
(8) Orario di lavoro: più di 8 ore;
(9) Consumo energetico: ≤150W;
(10) Azionamento sincrono con il veicolo per l'ispezione di saldature su tubi (scanner piatto) per completare i requisiti di rilevamento a doppia parete e singola ombra DR
2. Rilevatore di difetti a raggi X portatile
Nome dell'apparecchiatura: macchina portatile per il rilevamento dei difetti a raggi X ad alta frequenza e pressione costante
| Modello |
XXG 300JYGF |
| Tubo a raggi X |
tubo in ceramica metallica |
| Modalità di alimentazione del tubo a raggi X |
tensione costante |
| Intervallo di regolazione della tensione del tubo a raggi X |
50-300kV |
| Passo di regolazione della tensione del tubo |
1kV/passo
|
| Corrente del tubo a raggi X |
0,5-3,0 mA |
| Passo di regolazione della corrente del tubo |
0,1 mA/passo |
| Tempo massimo di esposizione |
99 minuti 59 secondi
|
| Intervallo di regolazione dell'alta pressione del ritardo |
0-99 secondi
|
| Potenza massima del tubo a raggi X |
900W |
| Frequenza operativa |
100kHz
|
| Dimensione del fuoco |
AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)
|
| Spessore di penetrazione |
65 mm (acciaio A3, lunghezza focale 700 mm, pellicola HUATEC D7, nero negativo ≥2,0, 10 minuti)
|
| Tasso di carico temporaneo |
100% (a temperatura ambiente di 20℃, condizioni di massima potenza)
|
| Angolo di radiazione |
40°x 55° |
| Filtro interno |
1mmBe |
| Filtro aggiuntivo |
4mm Alequivalent
|
| Dimensione della testa del tubo |
φ295mmx775mm (compreso l'anello terminale) |
| Peso della testa del tubo |
29 kg |
| Cavo di collegamento |
50M |
| Cavo di alimentazione |
10M |
| Dimensione del controller |
465mmx154mmx323mm
|
| Peso del controller |
11,3 kg |
| Potenza in ingresso |
200-250 V CA, 47-400 Hz |
| Metodo di raffreddamento dell'anodo |
raffreddamento ad aria forzata |
| Temperatura ambiente consentita |
-20℃~+40℃ |
3. Gli accessori standard includono:
Rilevatore a pannello DR per macchina per l'ispezione di saldature su tubi
Macchina a raggi X per l'ispezione di saldature su tubi
Rilevatore digitale piatto 1024,76μm, area immagine 233 x 97 mm
Software di acquisizione ed elaborazione di immagini digitali
Computer portatile
Rilevatore di difetti a raggi X ad alta frequenza e pressione costante (direzionale)
Guida di scorrimento a cingoli (personalizzata in base alle esigenze del cliente): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 pezzi.
