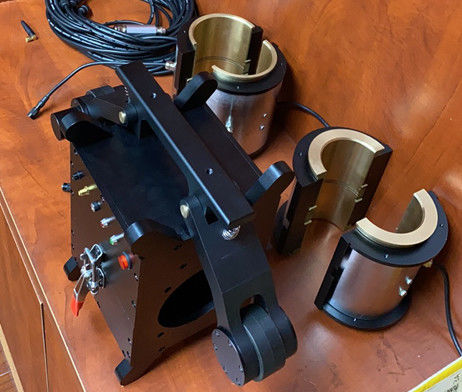

HRD-120 Macchina integrata per il rilevamento di difetti nei fili di acciaio per miniere, funivie e gru
一. Panoramica del prodotto
◆ Rilevamento in linea di fili di acciaio rottura interna ed esterna, usura, ruggine, deformazione, trefoli allentati, fili saltati, cambiamenti di materiale e altri difetti.
◆ Il rapporto sui risultati del test può soddisfare gli standard di diversi settori e riporta il numero di fili rotti e il rapporto tra l'area dei fili rotti e l'area totale dei fili rotti.
◆ Utilizzo dell'interfaccia USB del computer (cablata) o della "rete Wi-Fi proprietaria" (wireless) per l'elaborazione e l'analisi diretta dei dati di campionamento, con allarme sonoro e visivo in linea e visualizzazione dei risultati in tempo reale.
◆ Struttura circolare del sensore, avvolgimento circonferenziale, magnetizzazione assiale, magnetizzazione istantanea del filo di acciaio allo stato di saturazione.
◆ Il sensore adotta un guscio in lega di alluminio, con funzioni impermeabili, antipolvere, antiurto e a prova di umidità.
◆ Funzionamento stabile, prestazioni affidabili, elevata precisione di rilevamento, forte capacità anti-interferenza, dati accurati.
◆ Il software è compatibile con i sistemi operativi per computer Windows 98/2000/XP/Vista/Windows 7/8/10/11
◆ Ampiamente utilizzato in miniere, funivie, attrezzature di sollevamento, ascensori, macchinari portuali, ponti cavo e altri settori.
二.Configurazione e modello del sistema
Tutto da personalizzare: Macchina per il rilevamento di difetti nei fili di acciaio (48mm piccola - 78mm media - 108mm grande)
|
SN. |
Nome e modello della configurazione |
Quantità |
Marchio |
| Unità di rilevamento |
1 |
• Unità di rilevamento integrata
• Eccitatore reversibile ad alta velocità • Concentratore di segnale ad alta conduttività
• Gruppo sensibilità magnetica Hall per display • Manicotto di guida flottante per usura e centraggio
• Encoder di distanza ad alta precisione • Dispositivo di rotolamento automatico della ruota di posizionamento
|
1 set |
Encoder incluso |
| 2 |
• Allarme in tempo reale (conversione da digitale ad analogico hi-fi)
• Modulo di conversione da analogico a digitale AD • Modulo automatico di rifiuto del rumore
• Modulo di allarme acustico e visivo per difetti • Modulo di garanzia della qualità del rilevamento
• Modalità plug and play DAQ
|
1 set |
Include acquisizione Wi-Fi |
|
3 |
Manicotto di rivestimento sostituibile |
5 set |
Specifiche personalizzate da discutere separatamente |
| Unità di elaborazione |
4 |
Cavo di trasmissione USB |
1 pz |
Realizzato su misura, lungo 20 metri |
| 5 |
Antenna Wi-Fi |
2 pz |
Uno è di ricambio |
| 6 |
Software di elaborazione del segnale in tempo reale versione V3.0 |
1 set |
|
| 7 |
Computer per l'acquisizione dati (tipo tablet) |
1 unità |
Caricabatterie incluso |
| Unità accessoria |
8 |
Custodia per strumenti personalizzata |
1 pz |
Ruota di spostamento con asta di trazione personalizzata |
| 9 |
Caricabatterie universale |
1 pz |
Rosso: In carica
Verde: Carico completo
|
| 10 |
Cavo di sicurezza flessibile per trazione |
1 pz |
Collegamenti flessibili per le unità di rilevamento |
| 11 |
Manuale d'uso (dati tecnici correlati) |
1 pz |
|
| 12 |
Certificato (Scheda di garanzia) |
1 pz |
|
| 13 |
Lista di imballaggio |
1 pz |
|
Nota: 1, tra cui il computer tablet a doppio uso 7 è opzionale (secondo le esigenze, il costo è aggiuntivo);
2, tutte le dimensioni possono essere personalizzate su richiesta (e i rivestimenti sostituibili possono essere personalizzati con precisione); Ad esempio, boccola sostituibile da 48 mm + 24 mm
三. Nucleo tecnico e qualifica legale
1. Strumento virtuale: incertezza infinita della fune. Solo l'applicazione della tecnologia degli strumenti virtuali, la sostituzione degli strumenti tradizionali con software e l'elaborazione diretta dei dati di campionamento da parte dei computer possono garantire l'assenza di mancate rilevazioni e falsi allarmi, proprio come guardare un film, scansionando il filo di acciaio durante tutto il processo, i risultati sono accurati e con buona ripetibilità.
2. Tre strumenti fissi: in conformità con gli standard nazionali per lo scarto dei fili di acciaio in diversi settori, questo prodotto applica la rilevazione elettromagnetica qualitativa, quantitativa, di posizionamento, in linea e non distruttiva di fili di acciaio rotti interni ed esterni, ruggine, usura, variazioni dell'area della sezione trasversale del metallo, trefoli allentati, fili saltati, deformazioni, anomalie del materiale e altri difetti.
3. Strumento legale: conforme allo standard americano ASTM1571-2021 e allo standard nazionale GB/T21387-2008.
四. Indicatori tecnici
L'intera serie può rilevare il intervallo di diametro del filo di acciaio: φ1.5-300mm (è necessario configurare sensori di specifiche diverse)
Velocità relativa tra sensore e filo di acciaio: 0.0-6.0 m/s Migliore: 0.1-0.5 m/s
Il miglior gioco tra il manicotto di guida del sensore e il filo di acciaio è di 2-4 mm, e il gioco consentito è di 0-15 mm
Capacità di rilevamento difetti da filo rotto (LF)
Qualitativa: La precisione del rilevamento qualitativo di un singolo filo rotto centralizzato è 99.99%
Quantitativa: Il numero di fili rotti in un singolo punto consente un errore di giudizio di una o un'equivalente radice
Il tasso di precisione è superiore al 92% quando il numero di fili rotti in un singolo punto viene rilevato senza errori per più di 100 volte
Tasso quantitativo di variazione della sezione trasversale del metallo (LMA)
L' errore di ripetibilità consentito della sensibilità di rilevamento è ±0.055%
L' errore consentito del valore di indicazione della precisione del test: ± 0.2%
Capacità di rilevamento della posizione (L): Errore percentuale del valore di indicazione della lunghezza di rilevamento: ±0.2%
Alimentazione: 5V dalla batteria del computer
Peso del sensore: specifiche comuni < 10kg (personalizzato in base alla situazione effettiva)
Temperatura ambiente: -10℃~40℃ Pressione atmosferica: 86~106Kpa Umidità relativa: ≤85%
