1. Introduzione
Il rilevatore di difetti per rotaie FD-GT-20 è la terza generazione di prodotti interamente digitali del Gruppo HUATEC con display a colori TFT e carrello leggero utilizzato per il sistema ferroviario. In conformità con lo standard TB/T 2340-2012 UT Rail Tester emesso dal Ministero delle Ferrovie (Cina), questa apparecchiatura è in grado di rilevare rotaie di tipo 43~75 kg/m. Individua in modo efficiente vari difetti sulla testa, sull'anima e sulla flangia di una rotaia, applicabile a ferrovie, ferrovie ad alta velocità e metropolitane.
Lo strumento adotta la modalità host a ultrasuoni + terminale operativo e si collega tramite WIFI wireless. Pur migliorando l'esperienza operativa del cliente, la funzione Internet plus dello strumento può essere ampliata per realizzare una varietà di funzioni come la separazione uomo-macchina per il rilevamento, dati online, archiviazione in tempo reale offline, posizionamento GPS, archiviazione dati cloud, ecc. Ed è possibile personalizzare il proprio terminale operativo a ultrasuoni in base alle proprie esigenze.
2. Caratteristiche
(1) Il telaio del carrello è compatto, durevole e facile da manutenere;
(2) Serbatoio dell'acqua integrato con cassetta degli attrezzi di grande capacità;
(3) Supporto sonda di sollevamento integrale,la sonda è facile da rimuovere e sostituire;
(4) Dimensioni ridotte e portatile, con pannello touch industriale a tre prove;
(5) Indicatori di prestazioni eccellenti, in linea con gli standard pertinenti;
(6) Supporta il posizionamento GPS, l'archiviazione dati cloud, il riconoscimento vocale automatico e altre funzioni;
(7) Un'applicazione funzionale che soddisfa le esigenze di rilevamento dei difetti.

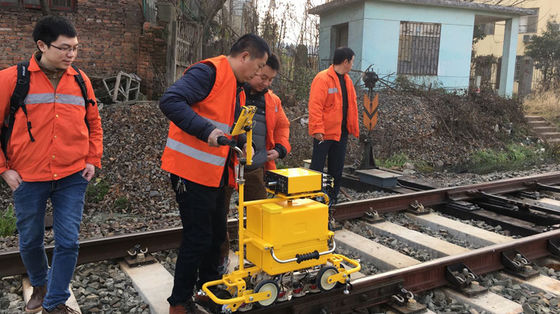

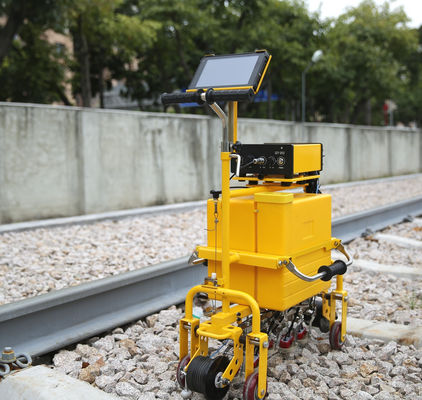

3. Carrello struttura dell'aspetto

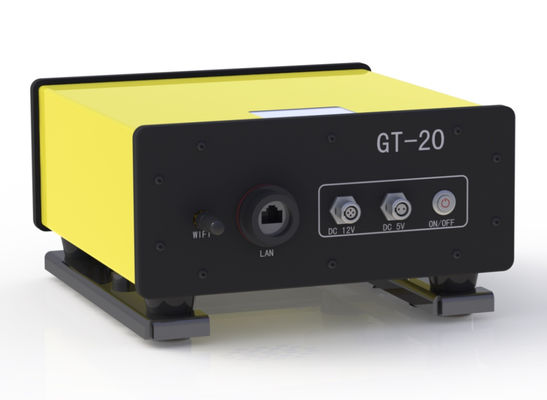

4. Struttura dell'aspetto dello strumentoLo strumento è piccolo e portatile, le dimensioni complessive: 94X222X225mm, il peso netto è di circa 1,8 kg

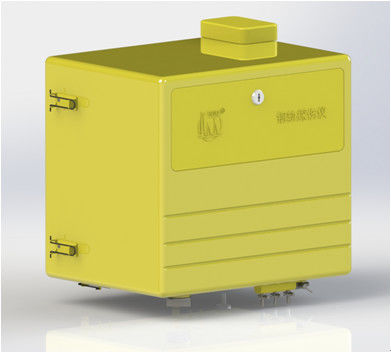

5. Serbatoio dell'acqua integrato con cassetta degli attrezzi di grande capacità
Il serbatoio dell'acqua in plastica, riempito d'acqua, è di 20 litri.
6. Supporto sonda integrato
Tutte le sonde sono chiuse nella parte inferiore del carrello, che può essere sollevato o rimosso in un unico modo, e la sonda può essere rimossa e sostituita più comodamente.

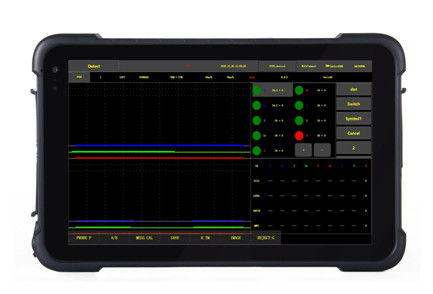

7. Tablet industriale a tre prove
Tablet con touchscreen industriale a tre prove, antipolvere, impermeabile e antiurto.
8. Software applicativo specifico per il rilevamento dei difetti dello strumento
Per le caratteristiche operative del pannello touch, un software applicativo appositamente progettato rende più facile la selezione delle funzioni e la regolazione dei parametri.
9. Software di riproduzione dei dati di rilevamento dei difetti del computer
La velocità di riproduzione dei dati è regolabile, supportando la riproduzione intelligente, lo screening degli eventi, le statistiche, la ricerca dei dati, la stampa, l'esportazione e altre funzioni.
Specifiche tecniche
| Canale |
10 canali: 9 canali di ispezione e 1 canale di calibrazione. |
| Tipo di sonda |
Sonde a doppio elemento ad angolo diverso con frequenze comprese tra 2 e 2,5 MHz, tra cui 6 sonde a 70°, 2 sonde a 37° e 1 sonda a 0°. |
| Recipiente |
BNC |
| Disposizione della sonda e area di rilevamento |
Rilevamento completo dei danni a tutte le parti principali della rotaia, tra cui:
2 sonde a 70° scansionano il lato sinistro della testa della rotaia
2 sonde a 70° scansionano la parte centrale della testa della rotaia
2 sonde a 70° scansionano il lato destro della testa della rotaia
2 sonde a 37° scansionano il gambo della rotaia (fessure delle viti e altre fessure oblique)
1 sonda a 0° scansiona la testa della rotaia, il gambo della rotaia, il fondo della rotaia, la fessura orizzontale del foro della vite
|
| Gamma di frequenza |
1,5 MHz~3,0 MHz |
| Guadagno |
0~80 dB |
| Reiezione |
Off, grande |
| Gamma dinamica |
Non inferiore a 16 dB con reiezione minima, 2~6 dB con reiezione massima |
| PRF |
400 Hz per canale |
| Modalità di visualizzazione |
A-scanB-scanA+B scan |
| Intervallo di rilevamento |
Può essere regolato manualmente o automaticamente in base al tipo di rotaia selezionato |
| Errore dell'attenuatore |
L'errore operativo per 12 dB non supera ±1 dB |
| Errore di linearità verticale |
≤1% |
| Errore di linearità orizzontale |
≤15% |
| Banda dell'amplificatore |
-3dB 1,5 MHz~3,0 MHz |
| Intervallo di blocco |
Non superiore a 20 mm |
| L'effetto dello stato di soppressione sui risultati della misurazione |
Quando la soppressione dello strumento si trova in stati diversi, la differenza di ampiezza è di 10 dB±2 dB, la variazione ΔM della differenza tra le due eco non è superiore a 2 dB. |
| L'effetto della tensione di esercizio sull'altezza dell'eco e sulla sensibilità di rilevamento dei difetti (allarme) del rilevatore di difetti |
All'interno dell'intervallo di tensione di esercizio nominale, la posizione del gate e il livello di allarme del rilevatore di difetti non dovrebbero subire variazioni significative e la variazione dell'ampiezza dell'eco ΔNd e la variazione della sensibilità di rilevamento (allarme) ΔSd non sono superiori a 1 dB. |
| Errore di campionamento digitale |
La variazione massima-minima dell'ampiezza del segnale non deve essere superiore a ±5% dell'altezza dello schermo |
| Tempo di risposta del rilevatore di difetti digitale |
Il tempo di risposta del rilevatore di difetti digitale non deve superare i 5 ms. |
|
Distanza ampiezza
caratteristica
|
La sonda a onda trasversale rileva fori trasversali con la stessa apertura e diversi percorsi sonori; la sonda a 0° rileva il fondo piatto grande con diversi percorsi sonori e la differenza ΔW dell'altezza dell'onda riflessa deve soddisfare i seguenti requisiti:
Sonda a 0°: ΔW ≤ 12 dB nell'intervallo dalla profondità di 20 mm all'intervallo più alto della curva caratteristica di ampiezza dell'intervallo; ΔW ≤ 8 dB nell'intervallo dal punto più alto della curva caratteristica di ampiezza della distanza alla profondità di 150 mm:
Sonda a 37°: ΔW≤12 dB nell'intervallo dalla profondità di 20 mm all'intervallo più alto della curva caratteristica di ampiezza dell'intervallo; ΔW≤8 dB nell'intervallo dal punto più alto della curva caratteristica di ampiezza della distanza alla profondità di 150 mm;
Sonda a 70°: ΔW ≤ 12 dB nell'intervallo da 10 mm a 70 mm corrispondente alla profondità di rilevamento.
|
| SNR |
Sonda O°: Rilevare la superficie inferiore sul blocco di prova, quando l'altezza dell'onda raggiunge l'80%, il margine di sensibilità statica è maggiore o uguale a 24 dB; il rapporto segnale-rumore non è inferiore a 16 dB.
Sonda a 37°: rilevare il foro della vite e la fessura superiore da 3 mm a 37° di inclinazione sul blocco di prova, rendere le due onde uguali, quando l'altezza dell'onda raggiunge l'80%, il margine di sensibilità statica è maggiore o uguale a 22 dB; rapporto segnale-rumore non inferiore a 8 dB.
Sonda a 70°: Sul blocco di prova, l'onda secondaria viene utilizzata per rilevare il foro a fondo piatto φ4mm. Quando l'altezza dell'onda raggiunge l'80%, il margine di sensibilità statica è maggiore o uguale a 20 dB; il rapporto segnale-rumore non è inferiore a 10 dB.
|
| Margine di sensibilità |
Sonda a 0°: rilevare la superficie inferiore da 110 mm del blocco di prova, quando l'onda è alta quanto l'80%, il margine di sensibilità non è inferiore a 36 dB
Sonda a 37° e sonda a 70°: Rilevare il foro passante trasversale Φ3×65 sul blocco di prova, il margine di sensibilità non è inferiore a 40 dB quando l'onda è alta quanto l'80%
|
| Capacità di rilevamento dei difetti dinamici (capacità di rilevamento dei difetti) |
Con sonde specifiche per rotaie a 0°, 37°, 70°, tutti i difetti manuali sul blocco di confronto della rotaia, ad eccezione della fessura verso il basso a 15°, possono essere trovati e vengono emesse le corrispondenti indicazioni di allarme. |
| Modalità di regolazione del gate di allarme |
La posizione di partenza, la larghezza e il livello del gate di allarme possono essere regolati manualmente |
| Modalità di allarme |
Allarme in tempo reale (allarme onda in entrata e allarme onda in perdita)
Allarme a doppia onda del foro della vite
Ritardo di uno su due allarmi
|
| Indicazione di allarme |
Modalità di allarme sonora e luminosa, il volume e la frequenza dell'allarme possono essere regolati. |
| Misurazione della forma d'onda |
Misurare e visualizzare automaticamente il percorso sonoro dell'onda più alta, la distanza orizzontale e verticale nel gate. |
| Curva di guadagno |
L'utente può regolare la curva di guadagno (8 punti) in base alle esigenze effettive. |
| Registro di rilevamento dei difetti |
Registro dati completo (fino a 50 km), i dati possono essere esportati e riprodotti |
| Metodo di input operativo |
Input touchscreen |
| Display |
Resulozione1280×800 |
| Touch screen |
Capacitivo, ad alta resistenza, antigraffio,
supporta la scrittura a mano
|
| Porte |
USB 2.0
LAN 100 Mbps
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
|
| Alimentazione |
CC 12V (pacco batteria al litio) |
| Orario di lavoro |
≥8h |
| Capacità del serbatoio dell'acqua |
≥20L |
| Precisione della visualizzazione dell'immagine di tipo B |
Sia l'ordinata che l'ascissa sono 2 mm |
| Precisione della ruota codice |
2 mm |
| Velocità di rilevamento dei difetti |
Max 5,0 km/h |
| Temperatura di esercizio |
-15℃~45℃ |
| Dimensione |
Le dimensioni complessive del veicolo in condizioni di lavoro sono di circa 780 mm × 290 mm × 1006 mm. |
| Peso |
Il telaio è di circa 24 kg; lo strumento a ultrasuoni è di circa 2,4 kg; la batteria dello strumento è di 830 g; il terminale operativo (tablet a tre prove) è di 730 g; il carrello dotato di 5 gruppi di sonde è di circa 1,4 kg. |
