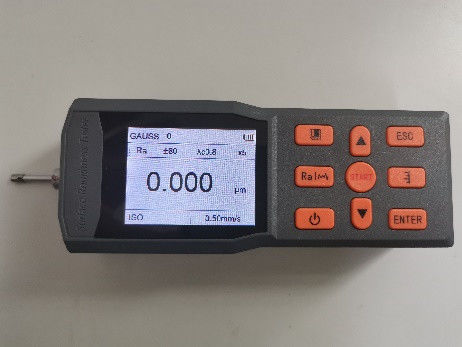

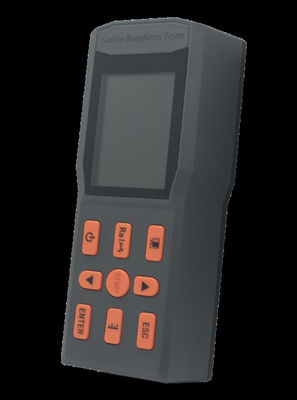

SRT-6450 Display digitale portatile per misurare la rugosità superficiale
1.Suggerimento del prodotto
Questo strumento di misura della rugosità superficiale è un dispositivo portatile adatto agli ambienti del sito di produzione e alle esigenze di misurazione mobile.,calcolare i corrispondenti parametri in base alle condizioni di misurazione selezionate e visualizzare sul display tutti i parametri di misurazione e i grafici di contorno.Questo strumento è in grado di misurare i principali parametri delle più recenti norme internazionali e aderisce pienamente e rigorosamente alle norme internazionaliI parametri di misurazione sono conformi alla norma nazionale GB/T3505 "Specificativi tecnici geometrici del prodotto - Terminologia,Le definizioni e i parametri della struttura superficiale del metodo di contorno della struttura superficiale sono compatibili con le norme degli Stati Uniti., Germania, Giappone, Regno Unito e altri paesi.ispezione delle merci e altri servizi, particolarmente adatto per l'ispezione in loco di grandi pezzi da lavorare e linee di produzione, nonché per la verifica esterna da parte di dipartimenti di ispezione, metrologia, ispezione delle merci e altri,senza danneggiare i pezzi da lavorare.
Intervallo di misura del pezzo da lavorare: piano, superficie circolare esterna, superficie conica, foro interno, scanalatura, superficie curva, ecc. (sono necessarie superfici speciali da misurare con sensori adeguati).
2.Parametri tecnici
| Nome |
Contenuto |
| Intervallo di misura |
Asse Z (verticale) |
200 μm; |
| Asse X (orizzontale) |
17.5 mm ((0.71 pollici); |
| Risoluzione |
Asse Z (verticale) |
0.002μm±20μm; |
| 0.004μm±40μm; |
| 0.008μm±80μm; |
| Articolo |
Parametri |
Ra Rz Rq Rt;
Rp Rv R3z R3y Rz(JIS);
R Rsk Rku Rsm Rmr;
|
| Norme |
ISO4287 Standard internazionale ANSI B46.1 Standard americano
DIN4768 Norma tedesca JIS B601 Norma giapponese
|
| Grafica |
Curva del rapporto di supporto, rugosità, forma d'onda di filtraggio |
| Filtro |
RC,PC-RC,Gauss,DP; |
| Lunghezza del campione (lr) |
0.25,0.8,2.5; |
| Durata della valutazione (ln) |
Ln=lr×n n=1 ̇5; |
| Sensore |
Principio di misura |
Induttore differenziale di spostamento |
| Stylus |
Diamante naturale, angolo a 90 coni, punta a metà di 5 μm; |
| Misurazione della forza |
< 4 mN; |
| Capo guida |
Leghe dure, con raggio in direzione di scorrimento di 40 mm; |
| velocità di scorrimento |
lr=0,25,Vt=0,135 mm/S; |
| lr=0,8, Vt=0,5 mm/S; |
| lr=2,5, Vt=1 mm/S; |
| Ritorno, Vt=1 mm/S; |
| Accuratezza dell'indicazione |
00,001 μm; |
| Errore di indicazione |
±(5nm+0.1A)A:Valore standard del parametro del modello multi-linea Ra |
| Variabilità delle indicazioni |
Non più del 3%; |
| Contorno residuo |
Non superiore a 0,01 μm; |
| Fornitore di alimentazione |
batteria al litio integrata, caricata con caricabatterie DC5V, 2000mA; |
| Dimensioni esterne |
156 mm × 61 mm × 45 mm; |
| Peso |
Circa 450 g. |
| Ambiente di lavoro |
Temperatura: -20°C a 40°C Umidità: < 90%RH |
| Ambiente di stoccaggio e trasporto |
Temperatura: da -40°C a 60°C Umidità: < 90%RH |
| Accessori opzionali |
Sensore di superficie curva, sensore di piccolo buco, sensore di scanalatura profonda, barra di estensione, barra di adattamento, piattaforma di misurazione da 200 mm, piattaforma di misurazione in marmo da 300 mm |
3. Caratteristiche funzionali
* Dispone di un design meccanico ed elettrico integrato, è di dimensioni compatte, leggero e facile da usare.
* Il chip ARM+DSP è adottato per il controllo e l'elaborazione dei dati, con elevate velocità e basso consumo energetico.
*Multiparametro Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Un ampio intervallo di misurazione di 200 μm.
* 320*240 schermo a colori, visualizzazione digitale/grafica; evidenziare senza angolo di visualizzazione;
* Il display è ricco di informazioni, intuitivo e può mostrare tutti i parametri e le grafiche.
*Compatibile con più norme nazionali quali GB, ISO, DIN, ANSI e JIS;
* È dotato di una batteria ricaricabile agli ioni di litio integrata e di un circuito di controllo della ricarica, con elevata capacità e nessun effetto di memoria.
* C'è un'icona che indica la potenza della batteria rimanente per invitare gli utenti a caricarla in tempo.
* Può visualizzare le istruzioni per la ricarica, consentendo all'operatore di conoscere in qualsiasi momento il livello di ricarica.
*La durata del lavoro continuo è superiore a 8 ore;
*Storage di dati di supercapacità, in grado di memorizzare 100 set di dati grezzi;
* Registrazione e memorizzazione dei dati misurati;
*Circuito e progettazione software affidabili contro lo stallo del motore;
* Visualizza le informazioni di misura, le informazioni immediate del menu e varie informazioni immediate e esplicative come l'accensione/spena.
*Disegno ergonomico, robusto, compatto, portatile e altamente affidabile;
* Può essere collegato a un computer per la trasmissione di dati in tempo reale e di dati storici.
* I blocchi di campionamento di taratura adottano substrati di vetro ottico, che presentano elevata precisione, non sono facilmente graffiati e hanno una lunga durata di vita.
* Gli accessori opzionali includono sensori a superficie curva, sensori a piccoli fori, sensori a scanalatura profonda, piattaforme di misurazione, involucri di sensori, barre di estensione, ecc.
