Sistema di misurazione dello spessore della corrosione da creep magnetico del cavo di controllo per la rilevazione a 25 m con velocità di misurazione di 16-1 volte/s

Sistema di misurazione dello spessore per corrosione da creep magnetico

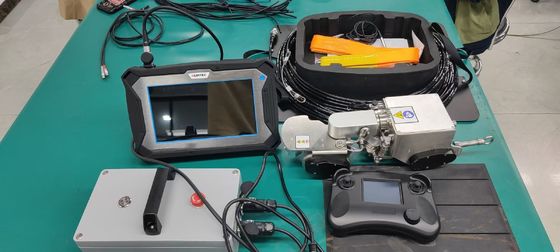

1. Configurazione

2. Breve introduzione

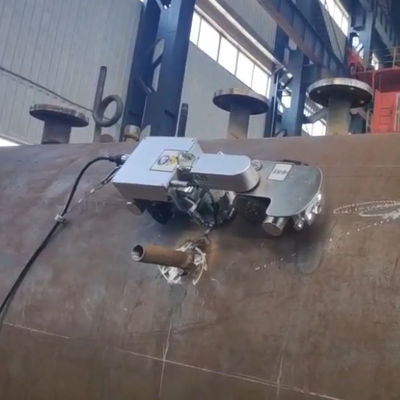

• Questo sistema non necessita di ponteggi, non necessita di lucidare lo strato anticorrosivo, senza alcun agente di accoppiamento. Può realizzare una rapida rilevazione della corrosione dello spessore della parete ad alta quota attraverso il sistema di controllo remoto.Utilizzando la ruota magnetica permanente ad alta resistenza a terre rare, anche in caso di interruzione di corrente imprevista, non cadrà dalla superficie rilevata. Può eseguire movimenti multi-attitudine orizzontali, verticali e invertiti sulla superficie dei componenti ferromagnetici.Utilizzando la ruota magnetica permanente ad alta resistenza a terre rare, anche in caso di interruzione di corrente imprevista, non cadrà dalla superficie rilevata. Può eseguire movimenti multi-attitudine orizzontali, verticali e invertiti sulla superficie dei componenti ferromagnetici.
• Installare la sonda a ultrasuoni elettromagnetici per lo screening e il posizionamento rapidi contro l'erosione della parete
• Scansione accurata dell'area per testare la corrosione dello spessore.

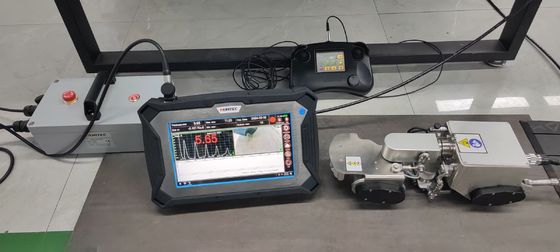

• Visualizzazione corrispondente di scansione A e scansione B
• Dotato di videocamera, può osservare tempestivamente la situazione video della superficie ispezionata.
• Il sistema di controllo remoto per controllare la direzione di scansione e può essere preimpostata la direzione di scansione.
• 3

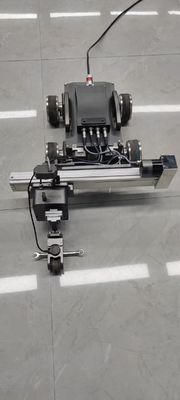

Caratteristiche del crawler magnetico a due ruoteIl crawler magnetico a due ruote è uno strumento avanzato in grado di trasportare una varietà di apparecchiature di prova non distruttive. Attualmente, ha accumulato un gran numero di esperienze di insediamento in loco in molti settori come petrolchimico, ispezioni speciali di vasi e energia elettrica. può trasportare ultrasuoni elettromagnetici nella parte inferiore del tubo, del gomito o dei tre collegamenti e di altre aree di corrosione, erosione più gravi per eseguire l'ispezione o la misurazione dello spessore di scansione B, il settore industriale chiamato esperti di rilevamento della corrosione dei tubi

Il crawler magnetico a due ruote ha le seguenti caratteristiche: struttura compatta, alta flessibilità, aspirazione magnetica, alta precisione di controllo, tecnologia di rilevamento avanzata, rilevamento video compatibile e meccanismo di sollevamento della sonda unico. Per il rilevamento automatico della corrosione di tubi, contenitori e piastre

1) Struttura compatta e alta flessibilità


Il design compatto ed elegante consente di eseguire facilmente il rilevamento della corrosione per vari tipi di tubi e recipienti ferromagnetici. I cerchi magnetici sono 350 mm (lunghezza) × 140 mm (larghezza) × 130 mm (altezza) e pesano meno di 5,5 kg. L'esclusiva struttura a due ruote consente di camminare liberamente su tubi con un minimo di 100 mm. Il raggio di sterzata minimo è di 400 mm e il gomito con un raggio di curvatura minimo di 100 mm può essere facilmente superato. Pertanto, l'ambito del movimento e della scansione del crawler magnetico a due ruote è stato notevolmente ampliato.

2) Aspirazione magnetica super

In termini di design, utilizza magneti a terre rare per realizzare magneti permanenti ad alta resistenza in due giri di salite magnetiche. Anche in caso di interruzione di corrente accidentale, non vi è alcun pericolo che il corpo del veicolo cada dalla superficie rilevata. Pertanto, il crawler magnetico a due ruote può eseguire in sicurezza la scansione in posizione orizzontale, verticale e invertita. Il carico verticale massimo del crawler magnetico a due ruote è di 5 kg, il che significa che non influirà su alcun movimento verticale quando si trascina un peso di 5 kg.

3) Elevata precisione di controllo

La velocità del crawler magnetico a due ruote è di 0-6 m/minuto e può avanzare a velocità costante, dall'encoder di precisione può raggiungere la funzione di impostazione del gap di rilevamento, può raggiungere meglio le esigenze di rilevamento dell'utente. Ad esempio, il cliente deve eseguire un processo di rilevamento del gap ogni 50 mm in un punto nella parte posteriore del gomito: il controller può essere programmato e la salita magnetica a due ruote può essere azionata e ispezionata ogni 50 mm. Migliora l'efficienza e la precisione del rilevamento.

1

Parametri tecnicil ★

Monitoraggio video: entrambe le telecamere duali anteriori e posteriori, i pixel dinamici e statici sono 3 milioni /2304×1296:25ml ★Il raggio minimo di curvatura sulla superficie dell'oggetto viene misurato: l'asse longitudinale ≥50 mm e la circonferenza ≥125 mm

l Misurazione dello spessore

:3,0~5,0 MHz, velocità di misurazione: 16~1 volte/sl ★Gioco di lavoro / sollevamento:≤4 mm

l ★Non perpendicolarità di misurazione (normale al trasduttore/sonda rispetto all'oggetto in prova):±25

o^{l Frequenza di eccitazione}

:3,0~5,0 MHz, velocità di misurazione: 16~1 volte/sl Intervallo di velocità del suono: 1000~9999 m/s, incremento di regolazione: 1 m/s

l Funzione gate: gate automatico, gate singolo manuale, gate doppio manuale

l ★

Monitoraggio video: entrambe le telecamere duali anteriori e posteriori, i pixel dinamici e statici sono 3 milioni /2304×1296l Sonda magnetica a temperatura normale: magneti permanenti deboli o inferiori, l'aspirazione magnetica

≤15N, circolare Φ30× altezza 44 mm, peso≤80 gl ★Dimensioni e peso del corpo del dispositivo di scansione (circa): L380×W130×H120mm, 6 kg

l Temperatura di esercizio: -10~+50℃

2

Software di analisi delle misurazionil Visualizzazione simultanea dei risultati dello spessore, A, B scan

l Ha emesso direttamente un registro di prova, ★ elenco dei valori di spessore, per facilitare l'analisi e l'elaborazione dei dati

l ★Compatibile con il sistema operativo Win7/10 (32/64 bit)
