Tester di profondità a ultrasuoni TG-8000 per strato temprato a induzione
Contesto:
Il trattamento di tempra superficiale può migliorare la resistenza all'usura e la resistenza a fatica dei componenti sottoposti a sollecitazioni dinamiche. Queste caratteristiche sono determinate principalmente dalla durezza superficiale, dalla profondità temprata e dal profilo di profondità delle sollecitazioni residue. La profondità dello strato temprato è un importante indicatore di qualità nel processo di trattamento di tempra superficiale. Attualmente, la qualità del processo di tempra può essere garantita solo attraverso metodi di test casuali. Questo metodo non solo danneggia i componenti, spreca tempo, ma ha anche un costo elevato.
|
Prestazioni di rilevamento della profondità dello strato temprato
|
Oggetto da misurare |
Profondità dello strato temprato a induzione |
| Intervallo di misurazione |
0,7 ～ 15 mm |
| Risoluzione di misurazione |
0,1 mm |
| Ripetibilità di misurazione |
±0,1 mm (per una posizione) |
| Sensibilità |
80 dB o più (banda stretta a 5 MHz) |
| Guadagno regolabile |
Max 120dB Min 0.1dB passo |
| Frequenza centrale di amplificazione di ricezione |
1-20 MHz |
| Linearità verticale |
Entro ±2,8% |
| Linearità orizzontale |
Entro ±0,6% |
| Caricabatterie CA |
Ingresso di ricarica rapida CA 65 W 100 ～ 240 V±10% 50/60 Hz±3 Hz |
| Batteria |
Batteria agli ioni di litio |
| Tempo di ricarica |
1,5 ore |
| Tempo di funzionamento |
Circa 12 ore (varia a seconda delle condizioni di utilizzo dell'utente) |
| Temperatura ambiente |
0～50℃ (durante il funzionamento) -20～60℃ (durante lo stoccaggio) |
| Display e dimensioni dello schermo |
Schermo LCD HD da 5,0 pollici |
| Dimensioni esterne (mm), peso (g) |
183 mm (L) × 113 mm (A) × 45 mm (P) 780 g |
| Interfaccia esterna |
Scheda di memoria SD |
| Porta di trasmissione dati di tipo C |
Soluzione:

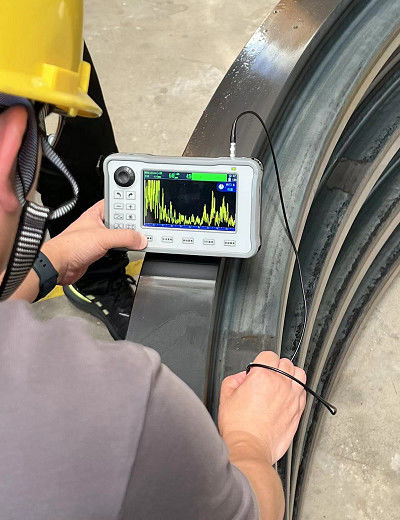

La nostra azienda utilizza un metodo a ultrasuoni rapido e non distruttivo per misurare la profondità degli strati temprati. Questo metodo può ridurre il carico di lavoro e i costi di ispezione e garantire che il prodotto sia sempre di alta qualità regolando il processo di produzione in tempo. Lo strumento può ottimizzare i parametri di produzione, ridurre i tempi di inattività della macchina dopo la sostituzione del sensore induttivo, realizzare la funzione di controllo della produzione rapida e una buona gestione della qualità.
La nostra attrezzatura:
Il dispositivo utilizza il seguente principio: lo strato temprato non ha quasi alcuna resistenza alle onde ultrasoniche, mentre i materiali che non hanno subito il trattamento di tempra disperderanno una grande quantità di onde ultrasoniche. Il sistema di rilevamento registra il segnale di retrodispersione e lo elabora con i nostri elementi di misurazione elettronica. Attraverso una valutazione automatica completa dei dati, è possibile ottenere la profondità temprata finale del materiale.
Caratteristiche
● L'apparecchiatura di misurazione può essere integrata nel processo di produzione.
● L'accuratezza della misurazione è molto elevata: l'errore nella determinazione del valore di profondità della superficie è di circa ± 0,1 mm (metodo metallografico)
● Ottenere rapidamente i risultati della misurazione: ogni misurazione richiede solo pochi secondi.
● Un gran numero di parti può essere valutato molto rapidamente.
● Utilizzando diverse zeppe, è possibile misurare pezzi di diverse dimensioni.
● Il dispositivo può muoversi liberamente (peso totale: 780 g).
● I parametri possono essere facilmente regolati in base alle esigenze del cliente.
Parametri tecnici
● Trasduttore a impulsi ultrasonici
● Frequenza di ricezione ultrasonica: 1—20 MHz.
● Due canali di ricezione e trasmissione.
● Elaborazione dell'inviluppo del segnale.
● L'accoppiamento acustico si ottiene attraverso zeppe speciali.

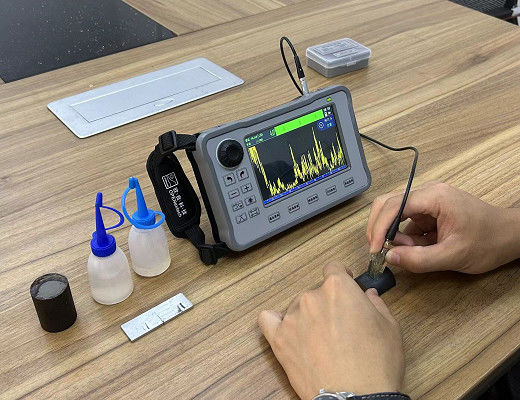

Configurazione standard
| Numero di serie |
Nome |
Quantità |
| 1 |
Host |
1 |
| 2 |
Sonda |
1 |
| 3 |
Linea della sonda |
1 |
| 4 |
Zeppa |
1 |
| 5 |
Ricarica rapida |
1 |
| 6 |
Agente di accoppiamento e campione di calibrazione in bottiglia divisa |
1 ciascuno |
| 7 |
Cavo di alimentazione |
1 |
| 8 |
Manuale |
1 |
| 9 |
Certificato |
1 |
| 10 |
Scheda di garanzia |
1 |
Configurazione opzionale
Blocchi a zeppa che possono essere personalizzati per adattarsi a diverse forme di pezzi
