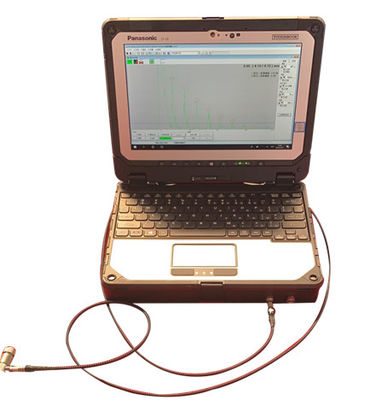

Sistema integrato per il collaudo a ultrasuoni dei punti di saldatura automobilistici HFD-SW30

Parametri tecnici

1Temperatura di conservazione: -51 + 71 ° C

2Temperatura di lavoro: -29 + 63 ° C

3Dimensioni esterne: 25 × 183 × 85 mm

4Peso: circa 1,98 kg

5Livello di protezione: soddisfa lo standard MIL-810G statunitense, e i livelli di impermeabilità e antipolvere raggiungono lo standard IP65

Resistenza al sisma/impatto/resistenza alle alte temperature, superato il test di caduta di 120 cm, tastiera impermeabile

6. Resistenza agli urti: massimo 0,15 grammi/11 millisecondi, in conformità alla norma IEC60068-2-27

7Resistenza alle vibrazioni: 5-150 Hz, massimo 2 grammi, 1 ottava al minuto, in conformità alla norma IEC60068-2-6Fc

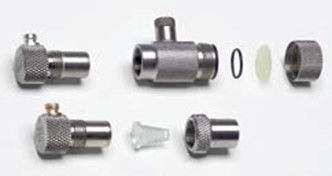

8Interfaccia della sonda: LEMO 00 o Microdot

9Interfaccia di ingresso/uscita del dispositivo: porta del bus di espansione

10Interfaccia di alimentazione: adattatore di alimentazione

11- USD: 3.0

12Fornitura di corrente di lavoro Tensione di lavoro: 5 V CC, fornita tramite l'interfaccia integrata del computer

13Fornitura di alimentazione per codificatore: alimentazione esterna da 100-230 volt; corrente alternata; potenza massima 5W

14Consumo di potenza: consumo massimo di potenza 2,5 W

15. Tipo di impulso ad ultrasuoni: impulso ad onde acute

16. PRF a frequenza ripetibile: valore massimo 1000 Hz, 3 modalità (a seconda del range di taratura), intervallo di regolazione continuo 8-1000 Hz, sequenza di impulsi discontinui, tensione di eccitazione: massimo 400 V

17. condensatore di ricarica: 1 nF, 220 pF

18. Tempo di risalita dell'onda di partenza: < 15 ns

19. Ni: 50 ohm, 1000 ohm

20. Modalità sonda (TR): acceso/spento, penetrazione

21Impostare e valutare la gamma di taratura: minimo 0-2,5 mm, 0-0,1 pollici (in acciaio); massimo 0-9700 mm, 0-381 pollici (in acciaio)

22.Intervallo di velocità del suono: 500~15000 m/s, 0,02~0,59 "/ μ S; Ha un elenco completo e modificabile del materiale

23. Offset dell'impulso: -10 ~ 1500 mm; - 0,39 ~ 50 " (in acciaio)

24. Ritardo della sonda: 0~100 μS

25- gamma di frequenze: 0,5 - 20 MHz (-3 dB); 4 filtri

26- Intervallo di frequenza di ripetizione: 1-1000Hz; regolabile automaticamente o manualmente

27- Guadagno: 110 dB, passo regolabile 0,5/1/2/6 dB

28. modalità di lavoro: tipo riflessione d'impulso, doppio cristallo, con quest'ultimo penetrante

29- rilevamento: onda piena, mezza onda positiva, mezza onda negativa, radiofrequenza RF (massimo 150 mm/5,9 "in acciaio)

30. soppressione: 0-90% lineare

31. DAC/TCG: DAC ha un massimo di 16 punti dati (riflettore di riferimento), un intervallo dinamico di 37 dB e una pendenza massima di 6 dB/μ S; 3 curve regolabili;Convertibile in modalità TCG (correzione del guadagno temporale) (soglia di registrazione orizzontale)· soddisfare gli standard nazionali e internazionali di prova

32. DGS: DGS registra la curva di dimensione di riflettività equivalente effettiva di tutte le sonde con funzione DGS; può essere impostato come DAC o TCG; il metodo di valutazione può essere visualizzato come valore dB relativo alla curva,diametro equivalente o livello di valutazione (JIS); attenuazione della velocità del suono e correzione della trasmissione; i riflettori di riferimento possono essere selezionati come fori a fondo piatto, fori orizzontali,o grandi fondali piatti

33. Cancelletto di controllo: 2 cancelletti di controllo indipendenti, con larghezza del cancello superiore al range di taratura massimo; valutazione basata su A-scan; allarme del cancello: chiuso, sincrono, asincrono; logica:e/o allarme acustico

34Misurazione della distanza: può misurare la distanza tra il lato dell'onda o il picco dell'eco in un cancello indipendente (gate A o B) e il punto zero;O misurare la differenza di distanza tra gli echi tra i cancelliPorta B - Porta A

35. Risoluzione di misura: il percorso sonoro massimo/grado nel tempo è di 12,6 mm: 0,01 mm; o 0,2% di larghezza dello schermo intero

36Risoluzione verticale: 0,5% altezza dello schermo intero o 0,2 dB

37. Digitalizzazione A-scan: 1024 × 1024 pixel

38. congelamento del display: congelamento statico A-scan, congelamento dinamico A-scan (picco, segnale dinamico in tempo reale), con un congelamento medio di 2-3 cicli di impulsi di ultrasuoni

39. paragone dell'eco: visualizzazione simultanea del segnale dinamico corrente e del segnale A-scan accessibile

40Lingua: tedesco, inglese, francese, spagnolo, cinese, giapponese

41Unità: millimetri, pollici, sottili

42. memorizzazione dei dati: il database può salvare e gestire le impostazioni degli strumenti, le attività di test e i risultati dei test; compresa la scansione A, il DAC e l'annotazione di testo; e importare fogli di calcolo;La capacità di archiviazione è limitata dalle dimensioni del disco rigido.
