TG-5710 A / B Scansione Ultrasuoni Spessore di misura 0,100-1800mm Large Range

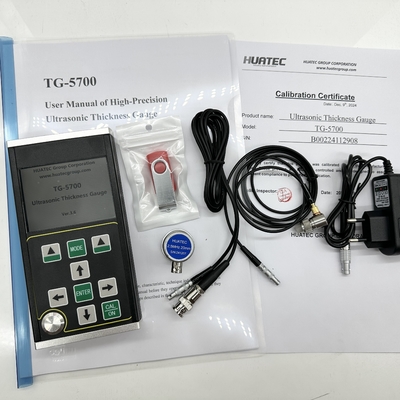

TG-5700 Misuratore di spessore a ultrasuoni con ampio intervallo A/B Scan 0.100-1800mm

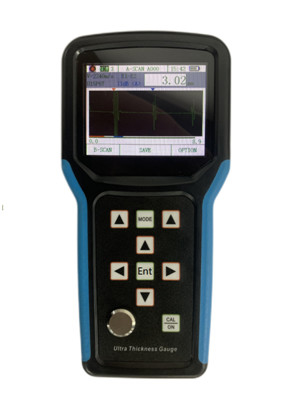

TG-5710 è un nuovissimo misuratore di spessore a ultrasuoni digitale portatile ad alta precisione con scansione A/B. Adotta il principio della misurazione dello spessore a ultrasuoni basato sulla riflessione degli impulsi. È adatto per la misurazione dello spessore del materiale che può far propagare l'onda ultrasonica al suo interno a velocità costante e ottenere la riflessione dalla sua parte posteriore. La risoluzione di misurazione è di 0,001 mm e l'intervallo di misurazione è di soli 0,10 mm (acciaio).
Questo prodotto può misurare con precisione lastre e parti lavorate. D'altra parte, può monitorare il grado di assottigliamento di tubi e recipienti a pressione nelle apparecchiature di produzione dopo la corrosione durante l'uso. Può essere utilizzato in petrolio, industria chimica, metallurgia, cantieristica navale, aerospaziale, energia e altri settori.
Questo prodotto è conforme ai seguenti standard: Specifiche di calibrazione per misuratore di spessore a ultrasuoni (JJF 1126-2004).

Questo prodotto ha la modalità A-scan, la modalità B-scan e la modalità di visualizzazione numerica;

● L'intervallo di misurazione è ampio e viene adottata l'esclusiva tecnologia "eco multiplo" per realizzare la misurazione di parti ultrasottili, con uno spessore minimo di misurazione di 0,15 mm (acciaio);

● Questo prodotto può misurare lo spessore con alta precisione e la risoluzione massima di misurazione può raggiungere 0,001 mm; La risoluzione di ripetizione può raggiungere ± 0,002 mm;

● Ha le funzioni di penetrazione del rivestimento e misurazione eco-eco, che viene utilizzata per misurare materiali con strato di vernice e rivestimento sulla superficie;

● Modalità di misurazione multiple: le modalità mb-e, E-E e me-e soddisfano la misurazione di pezzi convenzionali spessi; La modalità Thin realizza la misurazione di parti sottili

● Le modalità numeriche includono: modalità valore spessore convenzionale, modalità differenza / riduzione e modalità valore massimo

● Due modalità di guadagno: guadagno automatico / guadagno manuale

● È possibile impostare lo spegnimento manuale e lo spegnimento automatico, con funzione di risparmio energetico

● Supporta una varietà di sonde, tra cui sonda a doppio cristallo e sonda a cristallo singolo, e supporta sonde ad alta frequenza fino a 20 MHz

● Supporta l'archiviazione di massa e può memorizzare 100000 valori di spessore, 500 gruppi di forme d'onda A-scan e 500 gruppi di forme d'onda B-scan contemporaneamente

● Ampio display TFT-LCD a colori da 3,5 pollici con risoluzione ad alta definizione 320x240 (QVGA)

● Ha una varietà di metodi di calibrazione, supporta la calibrazione a un punto, la calibrazione multipunto e le modalità di calibrazione manuale e può calibrare la velocità del suono e la posizione zero della sonda contemporaneamente; Supporta la correzione del percorso v della sonda a doppio cristallo

● Supporta la conversione del sistema metrico e britannico; Può passare da unità millimetriche a pollici

● Supporta la visualizzazione in inglese

È adatto per misurare lo spessore di metalli (come acciaio, ghisa, alluminio, rame, ecc.), plastica, ceramica, vetro, resina, fibra di vetro e altri buoni conduttori ultrasonici.

Il principio della misurazione dello spessore a ultrasuoni è simile a quello della misurazione delle onde luminose. L'impulso ultrasonico emesso dalla sonda raggiunge l'oggetto misurato e si propaga nell'oggetto. Quando raggiunge l'interfaccia del materiale, viene riflesso indietro alla sonda. Lo spessore del materiale misurato è determinato misurando accuratamente il tempo di propagazione degli ultrasuoni nel materiale.

Sonda opzionale:
