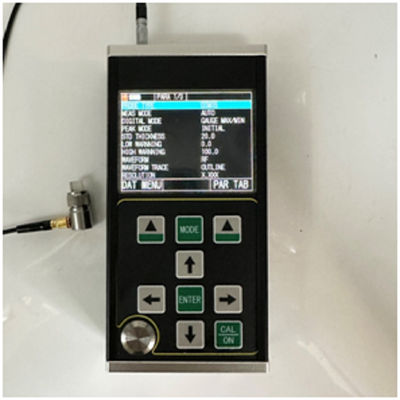

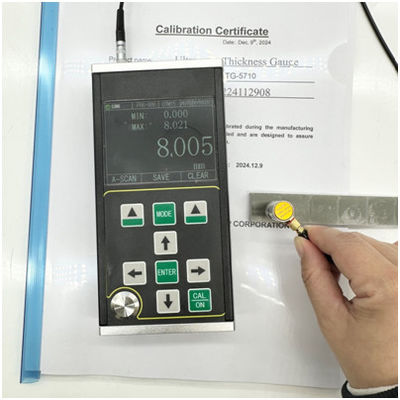

TG-5710 è un nuovo manometro digitale ad alta precisione portatile con scansione A / B. Adotta il principio della misurazione dello spessore ultrasonico basato sulla riflessione dell'impulso.È adatto per la misurazione dello spessore del materiale che può fare onda ultrasonica propagarsi in esso a una velocità costante e ottenere il riflesso dalla sua parte posterioreLa risoluzione di misura è di 0,001 mm e l'intervallo di misurazione è sottile come 0,10 mm (acciaio).
Questo prodotto è in grado di misurare con precisione le piastre e le parti lavorate, ma può anche monitorare il grado di diradamento dei tubi e dei recipienti a pressione nelle attrezzature di produzione dopo la corrosione durante l'uso.Può essere utilizzato nel petrolio, industria chimica, metallurgia, costruzione navale, aerospaziale, energia e altri settori.
Questo prodotto è conforme alle seguenti norme: Specifica di taratura per misuratore di spessore ad ultrasuoni (JJF 1126-2004).
Principali caratteristiche funzionali
● Questo prodotto dispone di modalità di scansione A, modalità di scansione B e modalità di visualizzazione numerica;
● L'intervallo di misura è ampio e viene adottata la tecnologia unica di "eco multiplo" per realizzare la misurazione di parti ultra sottili, con uno spessore minimo di misura di 0,10 mm (acciaio);
● Questo prodotto può misurare lo spessore con elevata precisione e la risoluzione massima di misura può raggiungere 0,001 mm; la risoluzione di ripetizione può raggiungere ± 0,002 mm;
● Ha le funzioni di rivestimento penetrante e misurazione eco a eco, che viene utilizzata per misurare materiali con strato di vernice e rivestimento sulla superficie;
● modalità di misurazione multiple: le modalità mb-e, E-E e me-e soddisfano la misurazione di pezzi di spessore convenzionale; la modalità sottile consente la misurazione di parti sottili
● Le modalità numeriche includono: modalità di valore di spessore convenzionale, modalità di differenza/tasso di riduzione e modalità di valore massimo
● Due modalità di guadagno: guadagno automatico / guadagno manuale
● È possibile impostare lo spegnimento manuale e quello automatico, con funzione di risparmio energetico
● Supporta una varietà di sonde, tra cui una sonda a doppio cristallo e una sonda a singolo cristallo, e supporta una sonda ad alta frequenza fino a 20 MHz
● Supporta l'archiviazione di massa e può memorizzare contemporaneamente 100000 valori di spessore, 500 gruppi di forme d'onda A-scan e 500 gruppi di forme d'onda B-scan
● Grande display TFT-LCD a colori da 3,5 pollici con risoluzione ad alta definizione (QVGA) 320x240
● Dispone di una varietà di metodi di taratura, supporta la taratura a un punto, la taratura a più punti e le modalità di taratura manuale,e può calibrare la velocità del suono e la posizione di sonda zero allo stesso tempoSupporta la correzione del percorso V della sonda a doppio cristallo
● Supporta la conversione del sistema metrico e britannico; può passare da unità millimetriche a unità pollici
● Supporta il menu in lingua inglese
Materiali applicabili
Il TG-5710 è adatto per misurare lo spessore di metalli (come acciaio, ghisa, alluminio, rame, ecc.), materie plastiche, ceramiche, vetro, resine, fibre di vetro e altri buoni conduttori ultrasonici,alla superficie della piastra, superficie del tubo e della curva.
Principi fondamentali
Il principio della misurazione dello spessore ultrasonico è simile a quello della misurazione delle onde luminose.Quando raggiunge l'interfaccia del materialeLo spessore del materiale misurato viene determinato misurando con precisione il tempo di propagazione ultrasonora nel materiale.
