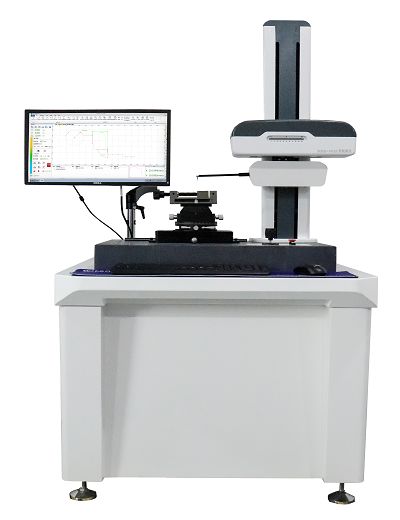

Tester integrato per contorno e rugosità SRT-680G con sensore a reticolo digitale

Tester integrato per contorno e rugosità SRT-680G con sensore a reticolo digitale
Tester integrato per contorno e rugosità SRT-680G con sensore a reticolo digitale Tester integrato per contorno e rugosità SRT-680G con sensore a reticolo digitale

Grande immagine :  Tester integrato per contorno e rugosità SRT-680G con sensore a reticolo digitale

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: CE
Numero di modello: SRT-680G
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 Pezzo
Prezzo: USD21850/set - USD24700/set
Imballaggi particolari: Confezione in cartone
Tempi di consegna: 10-15 giorni lavorativi dopo aver ricevuto il vostro pagamento
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 10 set/mese
Contatto

Tester integrato per contorno e rugosità SRT-680G con sensore a reticolo digitale

descrizione
Asse x: 200 mm Rette: 00,6 μm / 100 mm
Sensore Z1 (campo di misura): 40mm (Sincronizzazione campo di rugosità) Z2 (Altezza): 550 mm
Accuratezza lineare: ≤±（1+I0.12HI）μm Lunghezza di valutazione: λc×3、4、5、6、7
Lunghezza d'onda di taglio: Lunghezza d'onda di taglio Misura, velocità.: 00,02 mm a 4,0 mm/s
Misure.: Sensore in movimento
Evidenziare:

Tester per contorno

,

rugosità e ondulazione

Tester integrato per la misurazione di contorni e rugosità SRT-680G con sensore a reticolo digitale
Specifiche chiave
Attributo Valore
Asse X 200mm
Rettilineità 0.6μm /100mm
Sensore Z1 (campo) 40mm (Sincronizzazione campo rugosità)
Z2 (Altezza) 550mm
Accuratezza lineare ≤±(1+I0.12HI)μm
Lunghezza di valutazione λc×3,4,5,6,7
Lunghezza d'onda di taglio Lunghezza d'onda di taglio
Velocità di misurazione Da 0.02mm a 4.0mm/s
Modalità di misurazione Spostamento del sensore
Descrizione del prodotto

Il Tester integrato per la misurazione di contorni e rugosità SRT-680G è uno strumento di misurazione di precisione progettato per un'analisi completa della superficie.

Principio di misurazione
  • Coordinate cartesiane con misurazione a contatto con lo stilo
  • La guida a cuscino d'aria ad alta precisione garantisce l'accuratezza del movimento lineare nella direzione X
  • Il sensore digitale acquisisce i dati delle coordinate Z per una misurazione precisa del profilo
  • Programma di misurazione MMD basato su Windows per l'elaborazione, la stampa e l'archiviazione dei dati
Parametri tecnici
Articolo Parametro Risoluzione
Campo di misurazione Asse X: 200mm 0.1μm
Rettilineità 0.6μm /100mm --------
Sensore Z1 (campo) 40mm (Sincronizzazione campo rugosità) 0.05μm
Foro interno minimo 30mm (diametri inferiori possibili con ago di misurazione specializzato) ----------
Misurazione dell'arco ≤(1.2+R/8) per sfera standard da 2mm＜R＜10mm Arco di campionamento a 120°
Misurazione dell'angolo ≤±1′ per blocco angolare a 60°,90° Lunghezza di campionamento di 5mm
Misurazione della rugosità Rumore del valore residuo ≤0.005μm λc:0.08mm, velocità di 0.1mm/s
Requisiti di alimentazione CA 220V±10% 50Hz --------
Capacità di misurazione
Misurazione dimensionale

Distanza orizzontale, distanza verticale, distanza lineare, raggio e diametro

Misurazione dell'angolo

Angolo orizzontale, angolo verticale, angolo trasversale

Tolleranza di posizione

Parallelismo e perpendicolarità

Tolleranza di forma

Rettilineità, corona, profilo ad arco circolare

Parametri di rugosità

Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rz(jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Rz-ISO

Parametri di ondulazione

wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq

Specifiche fisiche
Dimensione Prodotto (mm) Imballaggio (mm) Peso (kg) Volume (m³)
Lunghezza × Larghezza × Altezza 1400 × 725 × 1740 960 × 960 × 1950 270 (prodotto), 50 (imballaggio) 0.88
Requisiti di utilizzo
  • Alimentazione: CA 220V±10% 50Hz
  • Ambiente: Temperatura 10-30℃, Umidità relativa <85%
  • Nessuna vibrazione significativa
  • Messa a terra indipendente richiesta

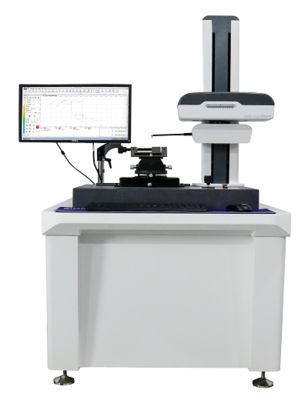

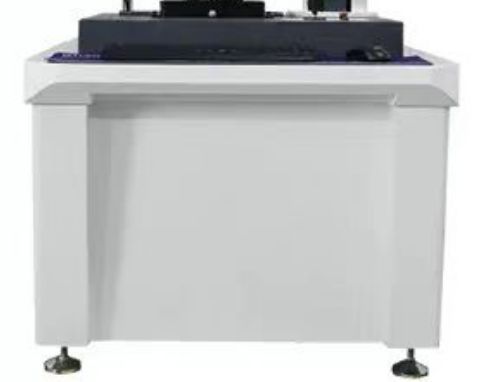

Immagini del prodotto
Tester integrato per contorno e rugosità SRT-680G con sensore a reticolo digitale 0 Tester integrato per contorno e rugosità SRT-680G con sensore a reticolo digitale 1 Tester integrato per contorno e rugosità SRT-680G con sensore a reticolo digitale 2 Tester integrato per contorno e rugosità SRT-680G con sensore a reticolo digitale 3 Tester integrato per contorno e rugosità SRT-680G con sensore a reticolo digitale 4
