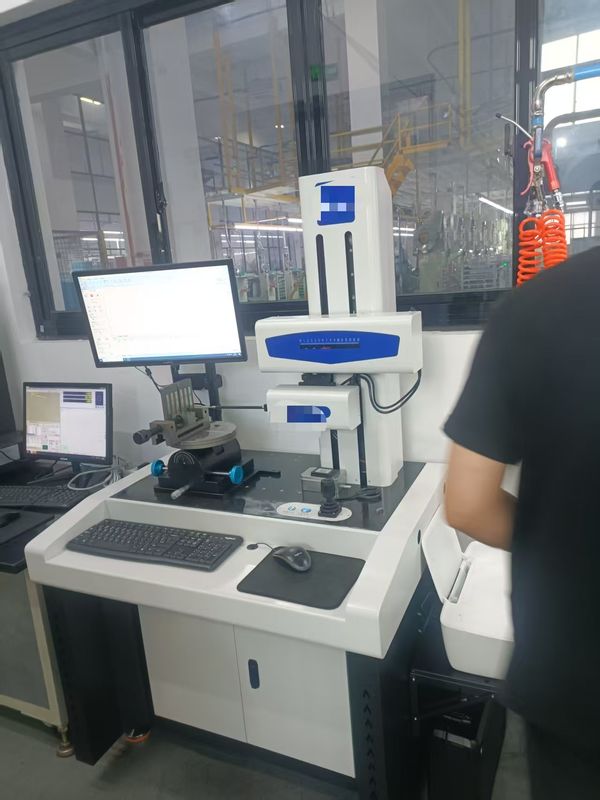

SRT-210G Tester di Profilatura Rugosità e Contorno con Campo di Misura 100mm

SRT-210G Tester di Profilatura Rugosità e Contorno con Campo di Misura 100mm
SRT-210G Tester di Profilatura Rugosità e Contorno con Campo di Misura 100mm SRT-210G Tester di Profilatura Rugosità e Contorno con Campo di Misura 100mm

Grande immagine :  SRT-210G Tester di Profilatura Rugosità e Contorno con Campo di Misura 100mm

Dettagli:
Luogo di origine: CINA
Marca: HUATEC
Certificazione: ISO,CE
Numero di modello: SRT-210G

SRT-210G Tester di Profilatura Rugosità e Contorno con Campo di Misura 100mm

descrizione
Misura Disposizione: 100 mm Diritta: 1 mm/100 mm
modalità di guida: Motore di azionamento diretto Velocità del movimento: 0 ¢ 10 mm/s (velocità arbitraria)
Evidenziare:

Profilometro di rugosità con campo di misura 100mm

,

Strumento di misura per il profilo del contorno

,

Misuratore di rugosità superficiale SRT-210G

Tester di contorno profiler di rugosità SRT-21g con intervallo di misurazione da 100 mm
Caratteristiche chiave
  • Misura vari elementi di superficie del pezzo tra cui caratteristiche di linea, caratteristiche dei punti e distanze
  • Capacità di analisi completa tra cui distanza, parallelismo, angolo, profondità/larghezza della scanalatura, raggio
  • Funzioni di analisi avanzata: rettilità, convessità, analisi del profilo
  • Misurazione di precisione con alta risoluzione e precisione
  • Opzioni flessibili di elaborazione e reporting dei dati
Specifiche tecniche
Asse XI (braccio incrociato)
  • Intervallo di misura:100 mm
  • Straightness:1μm/100mm
  • Modalità di guida:Motore di trasmissione diretta
  • Velocità di movimento:0 ~ 10 mm/s (velocità arbitraria)
  • Risoluzione:0,05 μm
  • Precisione indicazione:± (2,5+2L/100) μm (l = lunghezza di guida in mm)
  • Direzione di misurazione:All'indietro
  • Metodo di misurazione:GRATTURA ROPERE
Asse Z1 (sensore)
  • Intervallo di misura:30 mm
  • Risoluzione:0,05 μm
  • Metodo di misurazione:Sensore di griglia olografico
  • Precisione indicazione:± (1,5+ | 6H |/50) μm
  • Movimento della sonda:Movimento arco (su/giù)
  • Direzione della sonda:Verso il basso
  • Modalità di sollevamento della sonda:Manuale
  • Forza di misurazione:6mn
  • Specifiche della sonda:Raggio: 25μm (carburo cementato), lunghezza: 20 mm, diametro: 2 mm
  • Angolo di arrampicata:Fino a 75 ° (verso l'alto), fino a 85 ° (verso il basso)
  • Velocità di misurazione:0,1 mm/s ~ 4 mm/s (qualsiasi velocità)
Asse Z2 (colonna)
  • Max. Altezza di misurazione:200 mm
  • Modalità di movimento:CNC o manico
  • Velocità di movimento:0,1 ~ 8 mm/s (qualsiasi velocità)

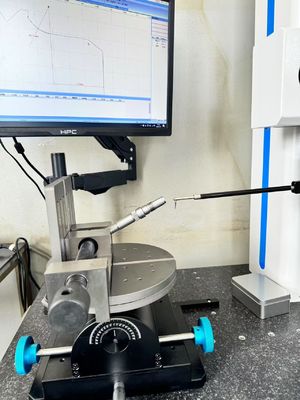

Strumento e dispositivo
  • Piattaforma di regolazione bidimensionale di precisione:X: da 0 a 25mm, y: da 0 a 25mm
  • Piattaforma di regolazione dell'angolo:360 ° assiale, passo: ± 45 °
  • Ferro a forma di V:60 mm
Sistema di controllo dell'acquisizione
  • Modalità di trasmissione del sistema:USB e LAN
  • Modalità di controllo del movimento:CNC o manico
Elaborazione dei dati
  • Zoom In/Out con ruota del mouse
  • Aggiungi guide a qualsiasi area del disegno
  • Adattamento dei dati per misurazioni multi-sezione
  • Rimuovere i punti anormali manualmente o automaticamente
  • Capacità di movimento e rotazione del grafico
  • Analisi della qualità SPC (istogramma, distribuzione normale)
  • Output di file in formati PDF ed Excel
  • Rapporti di misurazione personalizzabili
Parametri di lavoro
  • Consumo aereo:30L/min
  • Energia:400W, AC220V 50Hz
  • Condizioni di lavoro:Temperatura: 10 ~ 30 ℃; Umidità: < 85%
Accessori opzionali
  • Schermata del display personale e d ell industriale
  • Stampante A4
  • Piattaforma di regolazione standard
  • Blocco stand
  • Palla standard
