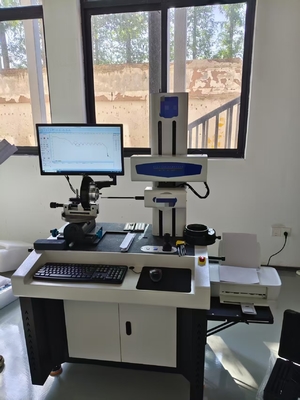

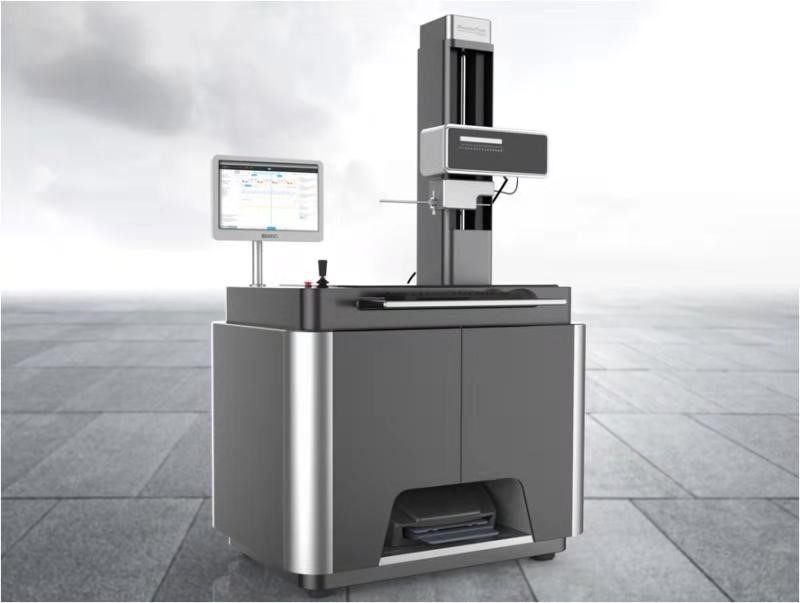

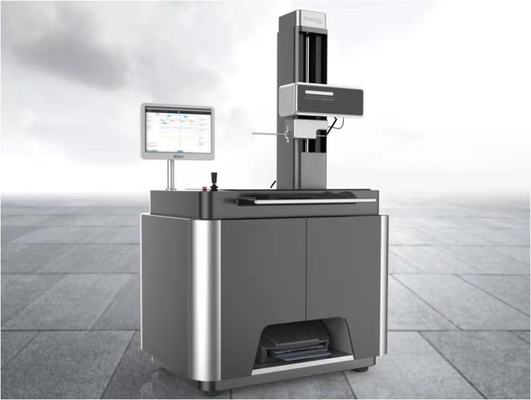

Tester di contorno della superficie del pezzo di lavoro con gamma di misurazione di 100 mm e sensore da 30 mm

Tester di contorno della superficie del pezzo di lavoro con gamma di misurazione di 100 mm e sensore da 30 mm
Tester di contorno della superficie del pezzo di lavoro con gamma di misurazione di 100 mm e sensore da 30 mm Tester di contorno della superficie del pezzo di lavoro con gamma di misurazione di 100 mm e sensore da 30 mm

Grande immagine :  Tester di contorno della superficie del pezzo di lavoro con gamma di misurazione di 100 mm e sensore da 30 mm

Dettagli:
Place of Origin: China
Marca: HUATEC
Certificazione: ISO CE GOST
Model Number: SRT-210G
Termini di pagamento e spedizione:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C, T/T, Western Union,Paypal
Supply Ability: 50 sets per month
Contatto

Tester di contorno della superficie del pezzo di lavoro con gamma di misurazione di 100 mm e sensore da 30 mm

descrizione
Product name: Roughness Profiler Contour Tester Measuring Arrange: 100mm
Straightness: 1um/100mm Resolution: 0.05
Evidenziare:

Tester di contorno superficiale 100 mm

,

Sensore di contorno del pezzo da lavorare da 30 mm

,

Strumento non distruttivo di misurazione della superficie

Tester di Contorno Superficie del Pezzo con Campo di Misurazione 100mm e Sensore 30mm
Attributi del Prodotto
Attributo Valore
Nome del prodotto Tester di Contorno e Profilatura Rugosità
Campo di Misurazione 100mm
Linearità 1um/100mm
Risoluzione 0.05
Descrizione del Prodotto

Tester di Contorno e Profilatura Rugosità per Elementi Lineari Superficiali del Pezzo, Caratteristiche Puntuali, Distanza Punto-Punto, Distanza Linea-Linea

Caratteristiche
  • Vari tipi di elementi lineari superficiali del pezzo, caratteristiche puntuali, distanza punto-punto, distanza linea-linea
  • La posizione di ogni elemento include: distanza, parallelismo, angolo, profondità della scanalatura, larghezza della scanalatura, raggio
  • Analisi della linearità, analisi della convessità, analisi del profilo e altro
Specifiche
ASSE XI (Braccio Trasversale)
Campo di Misurazione 100mm
Linearità 1um/100mm
Modalità di Azionamento Motore a trazione diretta
Velocità di Movimento 0～10mm/s (velocità arbitraria)
Risoluzione 0.05
Accuratezza di Indicazione ±(2.5+2L/100) L è la lunghezza di azionamento (mm)
Direzione di Misurazione indietro
Metodo di Misurazione Righello a Griglia
ASSE Z1 (SENSORE)
Campo di Misurazione 30mm
Risoluzione 0.05
Metodo di Misurazione Sensore a griglia olografica
Accuratezza di Indicazione ±(1.5+|6H|/50)
Movimento su/giù della sonda Movimento ad arco
Direzione della sonda verso il basso
Modalità di sollevamento della sonda manuale
Forza di Misurazione 6mN
Sonda raggio:25 (carburo cementato) lunghezza:20mm diametro:2mm
Angolo di salita su75° giù85°
Velocità di Misurazione 0.1 mm/s～4 mm/s (qualsiasi velocità)
ASSE Z2 (COLONNA)
Altezza Massima di Misurazione 200mm
Modalità di Movimento CNC o maniglia
Velocità di Movimento 0.1～8mm/s (qualsiasi velocità)
Utensili e fissaggi
Piattaforma di regolazione bidimensionale di precisione X:0 a 25mm,Y:0 a 25mm
Piattaforma di regolazione angolare Assiale 360 gradi, passo:±45 gradi
Ferro a V 60mm
Sistema di controllo dell'acquisizione
Modalità di trasmissione del sistema USB e LAN
Risoluzione del sistema /
Modalità di controllo del movimento CNC o azionamento manuale
Elaborazione dei dati
Zoom avanti o indietro Zoom avanti e indietro con la rotellina del mouse
Guide Aggiungi guide a qualsiasi area del disegno
Adattamento dei dati quando il pezzo finito non può essere misurato in una volta, può essere diviso in diverse misurazioni e infine unito
Rimuovi punti anomali manualmente o automaticamente
Spostamento del grafico trascinare il mouse per muoversi liberamente all'interno delle coordinate del grafico
Rotazione del grafico Rotazione di qualsiasi angolo
Zoom Seleziona area per ingrandire e ridurre
Analisi della qualità SPC Istogramma, distribuzione normale
Modalità di output del file PDF, Excel
Report di misurazione l'editor può produrre un report standard e l'utente può modificare il report in base alle esigenze
Parametri di Lavoro
Pressione /
Consumo d'aria 30L/min
Potenza 400W,AC220V 50HZ
Condizioni di lavoro Temperatura:10～30℃； Umidità:＜85%
Opzionale
Personal Computer Industriale e schermo 1
Stampante A4 in uscita 1
Piattaforma di regolazione standard 1
Blocco di supporto 1
Sfera standard 1
Tester di contorno della superficie del pezzo di lavoro con gamma di misurazione di 100 mm e sensore da 30 mm 0 Tester di contorno della superficie del pezzo di lavoro con gamma di misurazione di 100 mm e sensore da 30 mm 1 Tester di contorno della superficie del pezzo di lavoro con gamma di misurazione di 100 mm e sensore da 30 mm 2 Tester di contorno della superficie del pezzo di lavoro con gamma di misurazione di 100 mm e sensore da 30 mm 3 Tester di contorno della superficie del pezzo di lavoro con gamma di misurazione di 100 mm e sensore da 30 mm 4
