Tester di rugosità e contorno ad alta precisione con sensore digitale

Tester di rugosità e contorno ad alta precisione con sensore digitale
Tester di rugosità e contorno ad alta precisione con sensore digitale Tester di rugosità e contorno ad alta precisione con sensore digitale

Grande immagine :  Tester di rugosità e contorno ad alta precisione con sensore digitale

Dettagli:
Place of Origin: China
Marca: HUATEC
Certificazione: ISO CE GOST
Model Number: SRT-680G
Termini di pagamento e spedizione:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C,T/T,Western Union,Paypal
Supply Ability: 50 sets per month
Contatto

Tester di rugosità e contorno ad alta precisione con sensore digitale

descrizione
Product name: Roughness and Contour Tester Angle: Horizontal Angle, vertical angle, cross angle
X axis: 200mm Straightness: 0.6μm /100mm
Evidenziare:

Tester digitale di rugosità e contorno

,

Tester di contorno ad alta precisione

,

Tester di rugosità e contorno non distruttivo

Testatore di rugosità e di contorno ad alta precisione con sensore digitale
Specificativi del prodotto
Attributo Valore
Nome del prodotto Testatore di rugosità e di contorno
Angolo Angolo orizzontale, angolo verticale, angolo trasversale
Asse X 200 mm
Diritta 00,6 μm / 100 mm
Principio di misura
  • Coordinate cartesiane, contatti dello stilo
  • Ferrovia galleggiante ad alta precisione come punto di misura della coordinata X
  • Sensore digitale ad alta precisione per la misurazione delle coordinate Z
  • Programma di misurazione basato su computer e Windows per l'elaborazione dei dati
Funzioni principali
Misurazione delle dimensioni:

Distanza orizzontale, distanza verticale, distanza lineare, raggio e diametro

Misurazione dell'angolo:

Angolo orizzontale, angolo verticale, angolo trasversale

Tolleranza di posizione:

Parallelismo e perpendicolare

Forma Tolleranza:

Dirittura, corona, profilo di arco circolare

Generazione ausiliaria:

Punto ausiliario, linea ausiliaria, cerchio ausiliario

Parametri tecnici
Articolo Parametro Risoluzione
Intervallo di misura X asse 200 mm 0.1 μm
Diritta 00,6 μm / 100 mm - Sì, signore.
Sensore Z1 (range) 40 mm ((sincronizzazione del raggio di rugosità) 00,05 μm
Z2 (altezza) 550 mm colonna
Min. foro interno 30 mm (più piccolo con ago speciale) - Sì, certo.
Precisione lineare ≤ ± 1 + I0,12HI) μm - Sì, signore.
Arco ≤ (R/8) 2 mm
Angolo ≤ ± 1′ Blocco ad angolo 60°,90°
Roughness Valore residuo del rumore ≤ 0,005 μm λc:00,08 mm, velocità 0,1 mm/s
Configurazione principale
Nome della parte Nome del progetto
Parte meccanica Sosta per strumenti x1, tavolo in granito: 1
Sistemi di guida galleggianti: 1, Sensore digitale: 1
Colonna verticale: 1
Piattaforma di regolazione Dispositivo di regolazione orizzontale, Dispositivo di regolazione di rotazione, sistema di fissaggio a bocca piatta
Indicatore di taratura 1 set (strumenti standard)
Stylus e sonda Stilo Φ3*24mm R0.025mm: 2pcs, Φ3*24mm con punta di pendenza R0.025mm: 2pcs
Stili di rugosità: Φ3*24 mm con R5μm Sonda dell'ago: 1pcs
Barretta di misura in fibra di carbonio: Φ8*150 mm Sonda: 1pc
Parte elettrica Sistema di controllo elettrico:1, Computer 1, HP Inkjet Printer 1, Software:1
Informazioni tecniche
  • Non è necessario cambiare sensori e aghi
  • Analisi simultanea della rugosità e del profilometro
  • L'asse X adotta guide lineari di attrito per un'alta precisione
  • L'asse Z1 utilizza sensori digitali importati con eccellente linearità
  • Sostituzione semplice dello stilo con installazione una tantum
  • Software bilingue (cinese/inglese)
  • Supporta sistemi WinXP, Win7
  • Supporto per le annotazioni compatibili con il CAD e il formato DXF
  • Riconoscimento automatico delle caratteristiche e controllo dello stilo

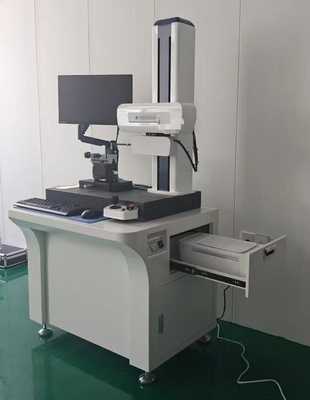

Tester di rugosità e contorno ad alta precisione con sensore digitale 0
Dimensioni dell'apparecchiatura
Prodotto Imballaggio Wt.kg CBM m3
Lx - Sì. Lz Wt (kg) Lx - Sì. Lz Wt (kg)
1400 725 1740 270 960 960 1950 50 300 0.88
Requisiti di utilizzo

Potenza: AC 220V±10% 50Hz

Requisito ambientale: (T):10 ∼30°C, (RH):<85%, senza vibrazioni evidenti, messa a terra indipendente

Installazione e accettazione
Installazione e formazione:
  1. Il fornitore è responsabile dell'installazione e delle prove sul sito dell'utente
  2. Formazione completa in teoria, funzionamento e manutenzione
Accettazione:
  1. Secondo la procedura di verifica nazionale e l'accordo tecnico contrattuale
  2. Verifica completa dell'elenco delle forniture
Foto di riferimento di prova

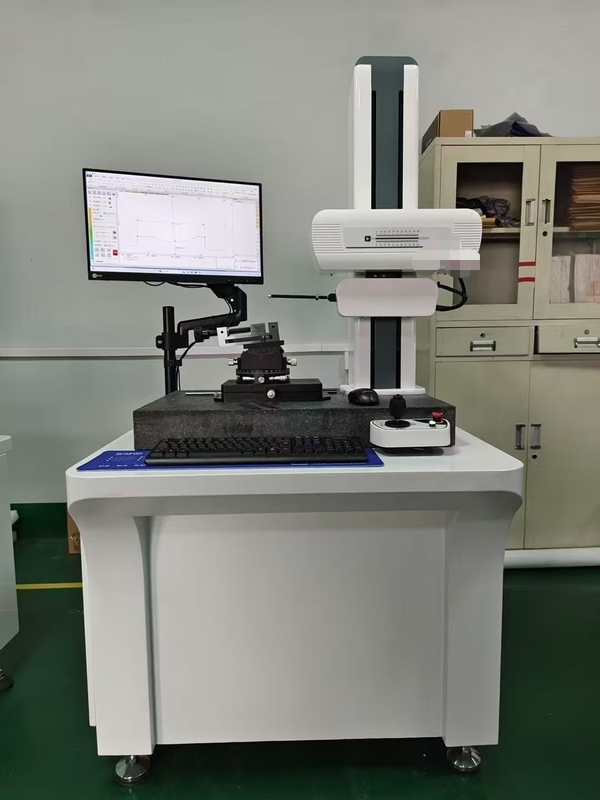

Tester di rugosità e contorno ad alta precisione con sensore digitale 1
Tester di rugosità e contorno ad alta precisione con sensore digitale 2
Tester di rugosità e contorno ad alta precisione con sensore digitale 3
Tester di rugosità e contorno ad alta precisione con sensore digitale 4
