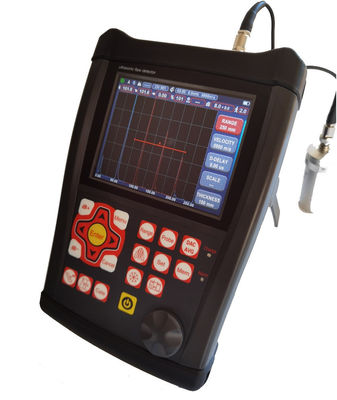

FD630 Detettore di saldature ad ultrasuoni portatile con analisi TOFD DAC TCG DGS

FD630 Detettore di saldature ad ultrasuoni portatile con analisi TOFD DAC TCG DGS
FD630 Detettore di saldature ad ultrasuoni portatile con analisi TOFD DAC TCG DGS FD630 Detettore di saldature ad ultrasuoni portatile con analisi TOFD DAC TCG DGS

Grande immagine :  FD630 Detettore di saldature ad ultrasuoni portatile con analisi TOFD DAC TCG DGS

Dettagli:
Place of Origin: China
Marca: HUATEC
Certificazione: CE
Model Number: FD630
Termini di pagamento e spedizione:
Minimum Order Quantity: 1 pc
Prezzo: USD4025/set - USD4550/set
Packaging Details: Carton packing box
Delivery Time: 10-15 working days after receipt of your payment
Payment Terms: T/T,Paypal
Supply Ability: 5sets/Month
Contatto

FD630 Detettore di saldature ad ultrasuoni portatile con analisi TOFD DAC TCG DGS

descrizione
Thickness Measuring range: 0.15mm–15000mm(5920m/s) Material Velocity: 100～20000 m/s
Pulse Repetition Frequency: 10-10000Hz Dynamic range: ≥38dB
Display Delay: -20 to 3400 µs Power Requirements: AC Mains 100-240 VAC, 50-60 Hz
Evidenziare:

rilevatore di saldatura ad ultrasuoni portatile

,

rilevatore di saldatura con DAC TCG

,

apparecchiature di analisi TOFD ad ultrasuoni

FD630 Funzioni di analisi DAC/TCG/DGS/TOFD/DGS/TOFD Rilevatore portatile per la verifica delle saldature a ultrasuoni
Specifiche principali
Attributo Valore
Intervallo di misurazione dello spessore 0,15 mm–15000 mm (5920 m/s)
Velocità del materiale 100～20000 m/s
Frequenza di ripetizione degli impulsi 10-10000Hz
Gamma dinamica ≥38dB
Ritardo di visualizzazione -20 a 3400 µs
Requisiti di alimentazione Rete CA 100-240 V CA, 50-60 Hz
Caratteristiche del prodotto
  • Operazioni interattive di dialogo facili da usare come calibrazione, creazione di curve, ecc.
  • Modalità TOFD, rilevamento TOFD,altamente efficientee a basso costo.
  • Tutti gli strumenti necessari: DAC, AVG, TCG, Bscan a colori, AWS, diagramma di saldatura, ecc.
  • Frequenza di ripetizione degli impulsi: regolazione precisa 10-10000Hz, scansione ad alta velocità, nessuna omissione.
  • Elevato rapporto segnale/rumore, eco chiaro e stabile, design anti-rumore, perfetto per condizioni di lavoro difficili.
  • AD a 12 cifre, campionamento ad alta velocità per un diagramma dell'eco migliore con tutti i dettagli. Sensibile e in grado di rilevare anche piccoli difetti.
  • Modalità di test dello spessore, intervallo di misurazione: 0,15 mm - 15000 mm (5920 m/s), risoluzione di misurazione: 0,001 mm.
  • Report di analisi della sonda generati automaticamente.
  • Registrazione video del rilevamento dei difetti. Archiviazione dati USB illimitata, output di report PDF.
  • Connessione Bluetooth al dispositivo mobile per generare e stampare report di rilevamento in loco.
  • Standard IP65. Custodia in lega + gel di silice, a prova di acqua e polvere, solida e duratura. Il supporto di smorzamento lo fa stare in qualsiasi angolazione.
  • La batteria dura 15 ore per una carica. Ogni batteria ha il proprio controllo di carica, quindi con due batterie può funzionare 24 ore su 24.
Specifiche tecniche
Intervallo: 0-15000 mm, alla velocità dell'acciaio
Velocità del materiale: 100～20000 m/s
Frequenza di ripetizione degli impulsi: 10-10000Hz
Gamma dinamica: ≥38dB
Linearità: Orizzontale: +/-0,2% FSW, Verticale: 0,25% FSH
Precisione dell'amplificatore: +/-1 dB
Potere risolutivo: >40dB (5P14)
Residui di sensibilità: >66dB
Rifiuto (soppressione): da 0 a 80% dell'altezza dello schermo intero
500 impostazioni indipendenti, qualsiasi criterio può essere inserito liberamente
Grande memoria di 1000 grafici A
Modalità di test: eco a impulsi, doppio elemento e trasmissione diretta
Tipi di sonda: diritta singola, angolata singola, diritta doppia, angolata doppia
Monitor di gate: due gate indipendenti controllabili sull'intero intervallo di scansione
Unità: pollici o millimetri
Ritardo di visualizzazione: -20 a 3400 µs
Ritardo sonda/Offset zero: da 0 a 99,99 µs
Batteria ricaricabile interna agli ioni di litio da 7,2 V a 8000 mAh
15 ore di funzionamento nominale a seconda della luminosità del display
4 ore di tempo di ricarica tipico
Dimensioni: 260×175×60 (mm)
Peso: 1,2 kg
Temperatura di esercizio: da -10℃ a 50℃
Temperatura di stoccaggio: da -30℃ a 50℃
Funzioni avanzate
  • Visualizzazione automatica della posizione precisa del difetto (profondità d, livello p, distanza s, ampiezza, sz dB, ф)
  • Dimensionamento dei difetti: dimensionamento automatico dei difetti utilizzando AVG/AVG o DAC, velocizza la segnalazione dell'accettazione o del rifiuto dei difetti
  • Calibrazione automatica dello zero del trasduttore, degli angoli, del bordo anteriore e della velocità del materiale
  • Comodo per creare e utilizzare DAC e AVG per valutare l'eco, la curva può essere modificata e compensata
  • Collegando l'unità U-disk, l'unità può ottenere memoria illimitata, output di report PDF e sistema di aggiornamento
  • Crea automaticamente video del processo di test e riproduci; usa upan, la lunghezza del video è illimitata
  • Bscan a colori, TOFD, diagramma di saldatura
  • 15 standard inclusi nell'unità
  • Connessione Bluetooth al dispositivo mobile per generare e stampare report di rilevamento in loco
  • Conforme a AWS D1.1
  • Funzione di correzione della superficie curva
  • Funzione di misurazione dell'altezza della fessura
  • Ingrandisci gate: estensione dell'intervallo del gate sull'intera larghezza dello schermo
  • Funzione di guadagno automatico
  • Busta: visualizzazione simultanea della scansione A in tempo reale a una frequenza di aggiornamento di 60 Hz e busta della visualizzazione della scansione A
  • Peak Hold: confronta le forme d'onda di picco congelate con le scansioni A in tempo reale per interpretare facilmente i risultati dei test
  • Congelamento scansione: il congelamento del display mantiene i dati della forma d'onda e del percorso del suono
  • Allarme: segnale acustico e LED
  • Orologio in tempo reale
  • Riempi eco, segna cattura, colore eco all'interno del Gate
Pacchetto strumenti di base
  • Rilevatore di difetti a ultrasuoni portatile
  • Trasduttore a fascio dritto (2,5 MHz, Φ20)
  • Trasduttore a fascio angolato (4 MHz, 8 mm×9 mm, 60°)
  • Cavo di interconnessione per il trasduttore (Q9-C5 o C9-C5 opzionale)
  • Pacchetto batteria ricaricabile agli ioni di litio, 7,8 amp-ora
  • Unità alimentatore/caricabatterie
  • Manuale operativo in inglese
  • Software dell'app
  • Cinturino
