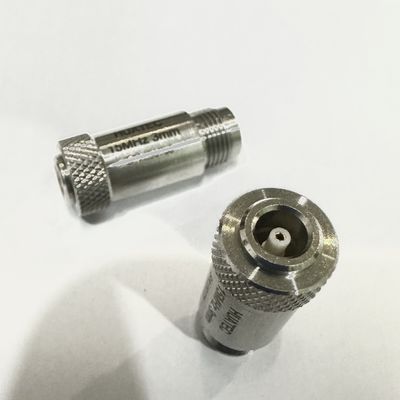

Test non distruttivo della corrosione della radice di saldatura TOFD, una trasmissione e una ricezione, sonda a banda stretta a impulsi stretti a banda larga

Test di corrosione delle radici di saldatura non distruttive TOFD una trasmissione e una ricezione Sonda a impulso stretto a banda larga

La sonda TOFD è un componente chiave utilizzato nelle prove non distruttive per il rilevamento della differenza di tempo di diffrazione ultrasonica (TOFD).
Principio di funzionamento: La tecnologia TOFD utilizza due sonde a banda larga, una per la trasmissione e una per la ricezione, per il rilevamento.Le sonde sono disposte simmetricamente rispetto alla linea centrale della cucitura di saldaturaLa sonda di trasmissione genera un raggio di onde longitudinali non focalizzato che incide sul pezzo da lavorare sottoposto a ispezione ad un certo angolo.Parte del raggio si propaga lungo la superficie e viene ricevuta dalla sonda ricevente, mentre una parte del raggio è riflessa dalla superficie inferiore e poi ricevuta dalla sonda.La sonda ricevente determina la posizione e l'altezza del difetto ricevendo il segnale di diffrazione dalla punta del difetto e la sua differenza di tempo.

Parametri di prestazione:

Caratteristiche
* Wafer di piccole dimensioni: possono ottenere un grande angolo di diffusione e aumentare l'area di copertura.
*Wideband: può generare segnali all'interno di un intervallo di frequenza molto più ampio.
*Pulso ristretto: per ottenere la migliore risoluzione.
*Alta sensibilità: generalmente realizzato in materiali compositi piezoelettrici, ha un'elevata efficienza di conversione acustico-elettrica.

Scenari di applicazione
*Industria petrolchimica: viene spesso utilizzata per l'ispezione di attrezzature chiave come condotte e serbatoi di stoccaggio,e può rilevare prontamente i difetti interni che sono inclini a verificarsi a causa di fattori quali la corrosione e lo stress, evitando così incidenti gravi quali perdite e esplosioni.
*Nel settore dell'energia e dell'elettricità: durante la manutenzione e la riparazione regolari di attrezzature di base quali caldaie e turbine a vapore nell'industria dell'energia e dell'elettricità,Le sonde TOFD possono essere utilizzate per rilevare in profondità l'integrità della struttura interna dell'apparecchiatura, identificare tempestivamente i potenziali difetti e risolverli.
*Fabbricazione aerospaziale: svolge un ruolo cruciale nell'ispezione di componenti importanti quali pale del motore dell'aeromobile e parti strutturali della fusoliera,con una capacità di rilevamento accurata di difetti interni e di prevenzione di incidenti di volo causati da difetti.

Tipo speciale
*Sonda TOFD a serie di fasi: utilizzata principalmente per il rilevamento della corrosione alla radice delle saldature.
*Sonda TOFD dedicata a tubi di piccolo diametro: dotata di un cuneo TOFD dedicato per tubi di piccolo diametro, viene utilizzato per ispezionare tubi di piccolo diametro.

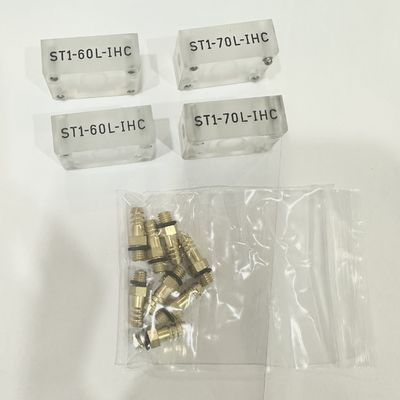

*Sonda TOFD a cuneo COD: utilizzando cuneo COD, può essere utilizzato per ispezionare le saldature longitudinali dei contenitori per abbinare le corrispondenti superfici del pezzo da lavoro.
*Sonda TOFD di alloggiamento in acciaio inossidabile: l'uso di un alloggiamento in acciaio inossidabile può proteggere il cuneo.
