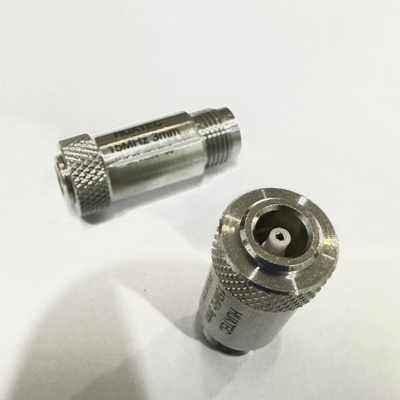

Sonde TOFD per la prova della corrosione delle radici di saldatura nell'intervallo di frequenza 1-15 MHz

Test di corrosione della radice di saldatura non distruttivi TOFD una trasmissione e una ricezione Sonda a impulsi stretti a banda larga

La sonda TOFD è un componente chiave utilizzato nei test non distruttivi per la rilevazione della diffrazione ultrasonica del tempo (TOFD).

La tecnologia TOFD utilizza due sonde a impulsi stretti a banda larga, una per la trasmissione e una per la ricezione, per la rilevazione. Le sonde sono disposte simmetricamente rispetto alla linea centrale della saldatura. La sonda di trasmissione genera un fascio di onde longitudinali non focalizzato che incide sul pezzo in lavorazione ispezionato a un certo angolo. Parte del fascio si propaga lungo la superficie vicina e viene ricevuto dalla sonda di ricezione, mentre parte del fascio viene riflesso dalla superficie inferiore e quindi ricevuto dalla sonda. La sonda di ricezione determina la posizione e l'altezza del difetto ricevendo il segnale di diffrazione dalla punta del difetto e la sua differenza di tempo.

• Wafer piccoli: Possono ottenere un ampio angolo di diffusione e aumentare l'area di copertura.
• Banda larga: Può generare segnali all'interno di una gamma di frequenze molto più ampia. Ad esempio, l'onda passante è un segnale con una frequenza molto inferiore alla frequenza centrale.
• Impulso stretto: Per ottenere la migliore risoluzione.
• Alta sensibilità: Di solito realizzato con materiali compositi piezoelettrici, ha un'elevata efficienza di conversione acusto-elettrica.

• Industria petrolchimica: Viene spesso utilizzato per l'ispezione di apparecchiature chiave come oleodotti e serbatoi di stoccaggio e può rilevare tempestivamente difetti interni che sono inclini a verificarsi a causa di fattori come la corrosione e lo stress, evitando così incidenti importanti come perdite ed esplosioni.
• Energia e potenza: Durante la manutenzione e la riparazione regolari di apparecchiature fondamentali come caldaie e turbine a vapore nel settore dell'energia e della potenza, le sonde TOFD possono essere utilizzate per rilevare in profondità l'integrità della struttura interna delle apparecchiature, identificare tempestivamente i potenziali difetti e gestirli.
• Produzione aerospaziale: Svolge un ruolo cruciale nell'ispezione di componenti importanti come le pale del motore degli aerei e le parti strutturali della fusoliera, in grado di rilevare con precisione i difetti interni e prevenire incidenti aerei causati da difetti.

• Sonda TOFD ad array phased: Utilizzata principalmente per il rilevamento della corrosione alla radice delle saldature.
• Sonda TOFD dedicata per tubi di piccolo diametro: Dotata di un cuneo TOFD dedicato per tubi di piccolo diametro, viene utilizzata per l'ispezione di tubi di piccolo diametro.

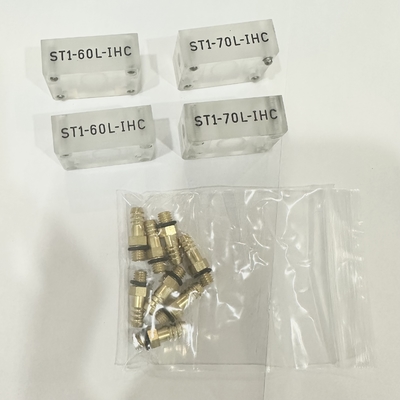

• Sonda TOFD a cuneo COD: Utilizzando i cunei COD, può essere utilizzata per ispezionare le saldature longitudinali dei contenitori per abbinare le corrispondenti superfici dei pezzi in lavorazione.
• Sonda TOFD a cuneo con alloggiamento in acciaio inossidabile: L'uso di un alloggiamento a cuneo in acciaio inossidabile può proteggere il cuneo.
