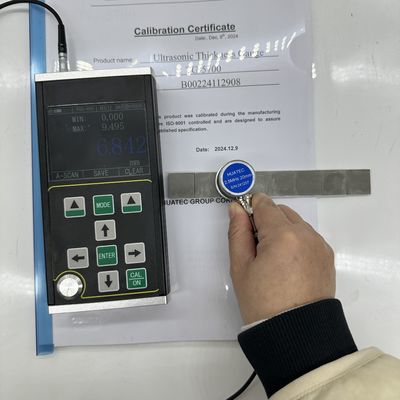

Nuovo tipo di misuratore di spessore a ultrasuoni digitale ad alta precisione portatile con scansione A/B
TG-5700 è un nuovo tipo di misuratore di spessore a ultrasuoni digitale ad alta precisione portatile con scansione A/B. Adotta il principio della misurazione dello spessore a ultrasuoni basato sulla riflessione degli impulsi. È adatto per la misurazione dello spessore del materiale in cui le onde ultrasoniche possono propagarsi a velocità costante e ottenere la riflessione dal retro. La risoluzione di misurazione è di 0,001 mm e il campo di misura è di soli 0,15 mm (acciaio).
Questo prodotto può misurare con precisione lastre e parti lavorate. D'altra parte, può monitorare il grado di assottigliamento di tubi e recipienti a pressione nelle apparecchiature di produzione dopo la corrosione durante l'uso. Può essere utilizzato nel petrolio, nell'industria chimica, nella metallurgia, nella costruzione navale, nell'aerospaziale, nell'energia e in altri settori.
Questo prodotto è conforme ai seguenti standard: Specifiche di calibrazione per misuratori di spessore a ultrasuoni (JJF 1126-2004).
Caratteristiche principali della funzione
● Questo prodotto ha la modalità di scansione A, la modalità di scansione B e la modalità di visualizzazione numerica;
● Il campo di misura è ampio e viene adottata l'esclusiva tecnologia "multiple echo" per realizzare la misurazione di parti ultrasottili, con uno spessore minimo di misurazione di 0,15 mm (acciaio);
● Questo prodotto può misurare lo spessore con alta precisione e la risoluzione massima di misurazione può raggiungere 0,001 mm; La risoluzione di ripetizione può raggiungere ± 0,002 mm;
● Ha le funzioni di penetrazione del rivestimento e misurazione eco-eco, che viene utilizzata per misurare materiali con strato di vernice e rivestimento sulla superficie;
● Modalità di misurazione multiple: le modalità mb-e, E-E e me-e soddisfano la misurazione di provini spessi convenzionali; La modalità sottile realizza la misurazione di parti sottili;
● Le modalità numeriche includono: modalità valore di spessore convenzionale, modalità differenza/tasso di riduzione e modalità valore massimo;
● Due modalità di guadagno: guadagno automatico / guadagno manuale;
● Lo spegnimento manuale e lo spegnimento automatico possono essere impostati, con funzione di risparmio energetico;
● Supporta una varietà di sonde, tra cui sonda a doppio cristallo e sonda a cristallo singolo, e supporta sonde ad alta frequenza fino a 20 MHz;
● Supporta l'archiviazione di massa e può memorizzare 100000 valori di spessore, 500 gruppi di forme d'onda di scansione A e 500 gruppi di forme d'onda di scansione B contemporaneamente;
● Ampio display TFT-LCD a colori da 3,5 pollici con risoluzione ad alta definizione 320x240 (QVGA);
● Ha una varietà di metodi di calibrazione, supporta la calibrazione a un punto, la calibrazione multipunto e le modalità di calibrazione manuale e può calibrare la velocità del suono e la posizione zero della sonda contemporaneamente; Supporta la correzione del percorso a V della sonda a doppio cristallo.
● Supporta la conversione del sistema metrico e britannico; Può passare da millimetri a pollici;
● Supporta la visualizzazione in inglese.
Materiali applicabili
È adatto per misurare lo spessore di metalli (come acciaio, ghisa, alluminio, rame, ecc.), plastica, ceramica, vetro, resina, fibra di vetro e altri buoni conduttori ultrasonici.
Principi di base
Il principio della misurazione dello spessore a ultrasuoni è simile a quello della misurazione delle onde luminose. L'impulso ultrasonico emesso dalla sonda raggiunge l'oggetto misurato e si propaga nell'oggetto. Quando raggiunge l'interfaccia del materiale, viene riflesso indietro alla sonda. Lo spessore del materiale misurato è determinato misurando accuratamente il tempo di propagazione degli ultrasuoni nel materiale.
Parametri delle specifiche
* Nota: la società si riserva il diritto di apportare modifiche tecniche senza preavviso.
| Articolo |
TG-5700 |
| Tipo di sonda |
Sonda a cristallo singolo / sonda a doppio cristallo |
| Campo di misura (acciaio 45#) |
0,15 mm – 1800 mm |
| Stabilità dell'indicazione |
Vengono adottate la tecnologia a passaggio per lo zero e a eco multiplo per garantire che il valore di misurazione dello spessore non sia influenzato dall'intensità dell'eco, dal coefficiente di attenuazione del materiale, dal guadagno e dall'altezza del gate e abbia un'elevata stabilità e affidabilità di misurazione. |
| Frequenza di misurazione |
4Hz,8Hz,16Hz |
| Risoluzione |
0,1 mm, 0,01 mm, 0,001 mm (0,01 pollici, 0,001 pollici, 0,0001 pollici) |
| Precisione |
0,001 mm |
| Generatore di impulsi |
Viene adottata l'emissione di onda quadra negativa e la larghezza e la tensione degli impulsi vengono abbinate automaticamente alla sonda. |
| Gamma di velocità del suono |
400-19999 m/s |
| Blocco di calibrazione |
4 mm (acciaio) |
| Spegnimento automatico |
Si può scegliere 5 minuti, 10 minuti, 20 minuti e spegnimento manuale. |
| Calibrazione della sonda |
Calibrazione a un punto, calibrazione multipunto |
| guadagno |
Controllo automatico del guadagno, controllo manuale del guadagno |
| Gamma di guadagno |
0~70dB |
| Modalità di rilevamento |
Radio frequenza (RF), onda semionda positiva (POS), onda semionda negativa (NEG), onda intera (FULL) |
| Modalità di misurazione |
(1) MB-E: la modalità di misurazione basata sul tempo di transito dall'eco iniziale al primo eco inferiore; (2) E-E: modalità di misurazione del rivestimento di penetrazione, l'eco arbitrario Em–En è opzionale; (3) ME-E: modalità di misurazione a eco multiplo; (4) SOTTILE: modalità di misurazione a parete sottile; |
| Modalità numerica |
Modalità valore di spessore, modalità differenza/tasso di riduzione, modalità valore massimo/minimo |
| Modalità di scansione A |
Disponibile |
| Modalità di scansione B |
Disponibile |
| Indicazione di accoppiamento |
Disponibile |
| Indicazione batteria |
Disponibile |
| Lingua |
Inglese |
| Unità |
mm/pollici |
| Funzionamento del menu |
Disponibile |
| Funzione software |
Impostazione dinamica del gate, impostazione di blanking (Blank), impostazione di blanking dell'eco (E-blank), congelamento dell'eco, traslazione e ridimensionamento dell'eco |
| Funzione di archiviazione |
Può memorizzare 100.000 spessori (100 gruppi, 1000 in ogni gruppo), 500 gruppi di forme d'onda di scansione A e 500 gruppi di forme d'onda di scansione B contemporaneamente. |
| Aggiornamento del programma host |
Disponibile |
| Display |
Schermo TFT-LCD a colori da 3,5 "QVGA (320 × 240) |
| Trasmissione dati |
Supporta la comunicazione seriale RS-232 e USB per trasmettere dati al computer. |
| Temperatura di esercizio |
-10℃～＋50℃; Con requisiti speciali, può raggiungere - 20 ℃; |
| Tensione di esercizio |
Sono necessarie quattro batterie AA n. 5. Quando l'alimentazione è insufficiente, viene visualizzato un messaggio di bassa tensione. |
| Dimensione complessiva |
204 x 100 x 36 (mm) |
| Peso totale |
310 g (senza batteria) |
| Batteria |
4 batterie AA |
Consegna standard

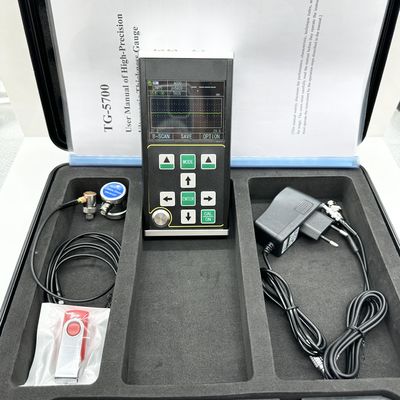

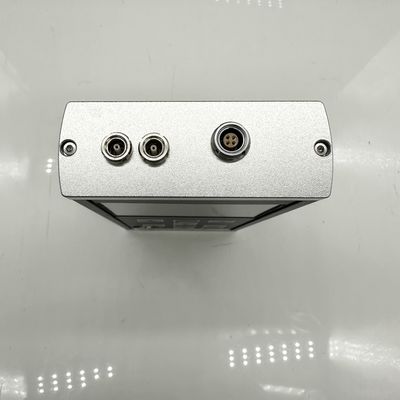

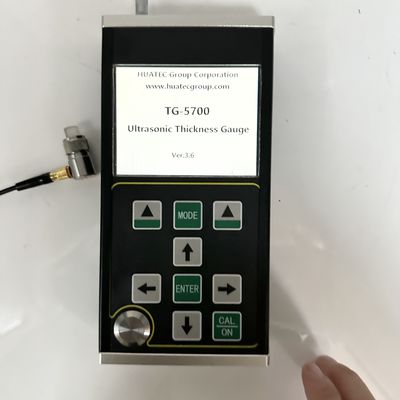

Unità principale TG-5700 1 pz
Trasduttore a elemento singolo da 2,5 M Φ20, campo di prova 4-1800 mm 1 pz
Flacone di accoppiante 1 pz
Custodia per il trasporto 1 pz
Manuale di istruzioni 1 pz
Certificato di calibrazione 1 pz
Accessori opzionali
Varie sonde con frequenza diversa, sonda singola 8 mm/10 mm/12 mm e sonde di spessore a ultrasuoni TR
Vari blocchi a gradini
Software dati PC
Imballaggio
Imballaggio: pacchetto standard di esportazione, cantone
Sonda opzionale:
| Sonda a doppio cristallo TS400 |
10 MHz |
5 mm |
0,5-50 mm |
| Sonda a doppio cristallo TS500 |
5 MHz |
5 mm |
1,0-65 mm |
| Sonda a doppio cristallo TS510 |
5 MHz |
10 mm |
1,0-500 mm |
| Sonda a cristallo singolo DTM15 |
15 MHz |
6 mm |
0,15-22,5 mm |
| Sonda a cristallo singolo DTM7.5 |
7,5 MHz |
6 mm |
0,5-22,5 mm |
| Sonda a cristallo singolo DTM10 |
10 Mh |
6 mm |
0,3-22,5 mm |
| Sonda a cristallo singolo DTM5 |
5 M |
6 mm |
1,0-22,5 mm |
| Sonda a cristallo singolo BD510 |
10 Mh |
10 mm |
1-1000 mm |
| Sonda a cristallo singolo BD212 |
2 MHz |
12 mm |
4-1800 mm |
| Cavo sonda a doppio cristallo |
|
| Cavo sonda a cristallo singolo |
|
