110V AC Yoke Magnetic Particle Testing HCDX-Y2

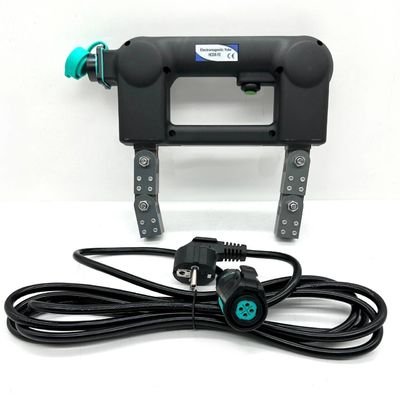

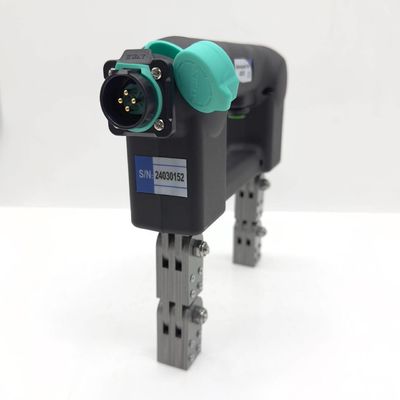

L'HCDX-Y2 è uno yoke elettromagnetico AC, progettato ergonomicamente per migliorare la produttività. Lo yoke genera un forte campo magnetico AC per la rilevazione di indicazioni superficiali durante il magnetic particle testing.

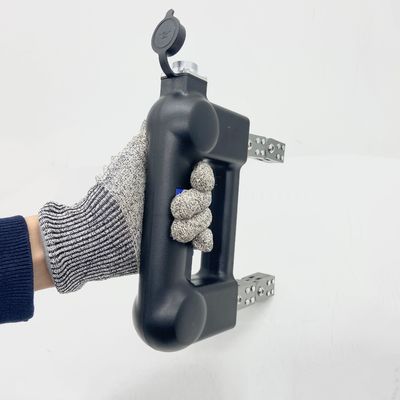

Leggero con un'impugnatura e un grilletto ergonomici, l'HCDX-Y2 è progettato per le esigenze gravose dell'ispezione sul campo. Caratterizzato da un design del corpo con parti di ricambio sostituibili, interruttore a grilletto isolato,cavo di alimentazione,scheda madre,lampada a luce UV e bianca e gambe, tutti possono essere sostituiti dall'utente, l'HCDX-Y2 è facilmente riparabile senza interrompere il lavoro.
Un accessorio LED super luminoso è disponibile come optional per aiutare a illuminare l'area di ispezione mentre si magnetizza contemporaneamente la parte. Sono disponibili anche kit completi, tra cui polveri magnetiche rosse e grigie, un pennarello giallo e un panno per la pulizia, per un kit di ispezione completo in una comoda custodia per il trasporto.
CONFORMITÀ ALLE SPECIFICHE
JB/T7411-2012
ASTM E1444-05
ASTM E709
EN10228-1:1999
ISO 9934
ASTM E 3024
Indice dei parametri
|
Modello
Articoli
|
HCDX-Y2
|
HCDX-Y9
|
|
Requisiti elettrici
|
AC110-115V 50/60Hz
AC220-230V 50/60 Hz
AC240V 50/60Hz
|
|
Forma d'onda
|
AC
|
|
Intensità del campo tangenziale
|
> 2kA/m al punto medio tra le gambe / poli
|
|
Temperatura di esercizio
|
-10～+40℃
|
|
Ciclo di lavoro
|
50%, tempo massimo di accensione 90 secondi
|
|
Protezione all'ingresso (IEC 60259)
|
IP54
|
|
Umidità relativa
|
<80%
|
|
Sensibilità
|
ASTM E1444-05, ASME 2007 numero di pagina V
|
|
Alimentatore CC
|
X
|
●
|
|
Corrente di lavoro AC
|
|
|
Corrente di lavoro CC
|
X
|
CC 1.5A
|
|
Tempo di ricarica della batteria
|
X
|
3ore
|
|
Tempo di funzionamento della batteria
|
X
|
6h
|
|
Apertura gambe / poli
|
0~220mm
|
|
Dimensione gambe
|
22*22mm
|
|
Lunghezza cavo di alimentazione
|
3M
|
|
Forza di sollevamento
|
A C
|
≥7.1kg (69N)
|
|
D C
|
≥22.2kg (216N)
|
|
Peso
|
|
|
|
|
|
|
Nota:“X”non incluso, “●”incluso
CARATTERISTICHE
• Design ergonomico e leggero
• L'alloggiamento sigillato IP54 resiste a polvere e acqua

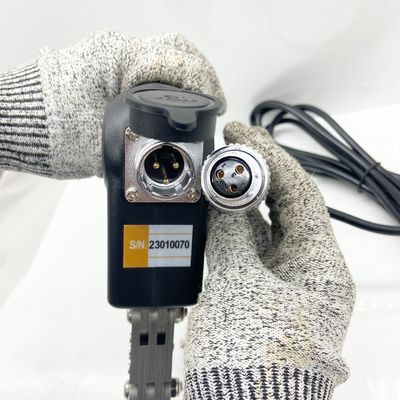

• Cavo di alimentazione sostituibile sul campo
• Interruttore a grilletto isolato e sostituibile
• Schermi in acciaio per la protezione delle gambe
• Supera le specifiche di sollevamento ASTM

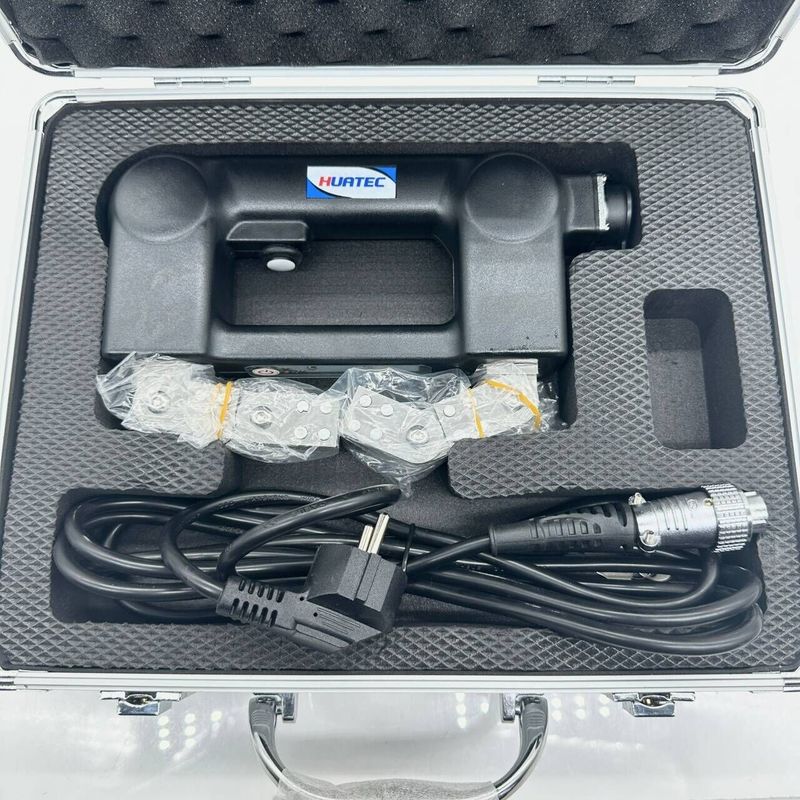

• Comoda custodia per il trasporto fornita con tutte le spedizioni di yoke
• La luce UV e bianca a LED opzionale per yoke dura più a lungo ed è più intensa rispetto alle lampadine tradizionali
• Sono disponibili due modalità di alimentazione opzionali:
l Alimentazione CA monofase 110V/220V/240V (modalità spina dritta);
l Alimentazione a magnetizzazione CC (pacco batteria CC con schermo digitale)
• Lo speciale marsupio opzionale può trasportare batteria di alimentazione magnetizzata, sospensione magnetica, agente di contrasto ecc.
APPLICAZIONI
Localizzazione dei difetti: Superficie Ideale per:
• Test sul campo
• Aree difficili da raggiungere
• Ispezioni a campione, saldatura e in servizio Esempi di difetti:
• Cuciture
• Strappi
• Fessure da ritiro
• Fessure di tempra
• Fessure da fatica
Pacchetto standard
HCDX-Y2
Yoke
Cavo di alimentazione
Certificato di calibrazione
Scheda di garanzia
Custodia per il trasporto
HCDX-Y9
Yoke
Cavo di alimentazione
Certificato di calibrazione
Scheda di garanzia
Custodia per il trasporto
Pacco batteria CC
Caricabatterie CC
Cavo di alimentazione batteria CC
Borsa batteria CC
Custodia per il trasporto
