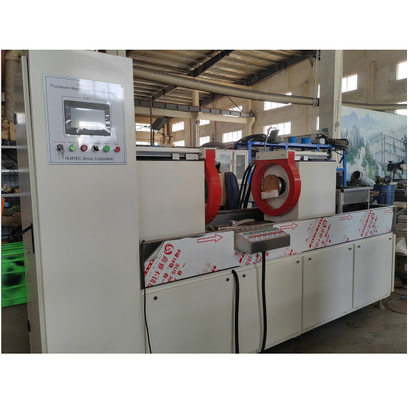

Macchina per la rilevazione dei difetti con particelle magnetiche fluorescentiHMP-8000
1. Principio di funzionamento
La rilevazione con particelle magnetiche utilizza l'interazione tra il campo di dispersione magnetica e la polvere magnetica in corrispondenza del difetto del pezzo. Sfrutta la differenza tra i difetti superficiali e sub-superficiali dei prodotti in ferro e acciaio (come crepe, inclusioni di scorie, linee sottili, ecc.) e la permeabilità del ferro e dell'acciaio. Dopo la magnetizzazione, il campo magnetico nel punto discontinuo di questi materiali sarà distorto, formando parte della dispersione del flusso magnetico e risultando in un campo di dispersione magnetica. Attirando così la polvere magnetica per formare l'accumulo di polvere magnetica in corrispondenza del difetto - traccia magnetica, in condizioni di illuminazione appropriate, mostrando la posizione e la forma del difetto
2. Utilizzo
La macchina per la rilevazione dei difetti con particelle magnetiche fluorescenti viene utilizzata per rilevare la superficie e la sub-superficie di pezzi ferromagnetici (come: ingranaggi, anelli dentati, alberi dentati, ecc.) dovuti a forgiatura, tempra, rettifica, affaticamento causati da crepe e inclusioni di scorie e altri difetti sottili.
3. Parametro tecnico
Intervallo di rilevamento:Diametro ingranaggio≤700mm,altezza≤410mm；
Diametro assiale≤300mm,Lunghezza＜700mm
Spaziatura elettrodi:0~410mm(regolabile)
Corrente circonferenziale:CA 0~8000A Valore efficace(Con controller di fase di interruzione)
Potenziale magnetico longitudinale:CA 0~18000AT Valore efficace(Con controller di fase di interruzione)
Metodo di rilevamento: rilevazione con particelle magnetiche fluorescenti
Modalità di magnetizzazione: magnetizzazione circonferenziale, magnetizzazione longitudinale, magnetizzazione composita
Modalità di bloccaggio: bloccaggio pneumatico
Effetto smagnetizzazione: remanenza inferiore a 0,3 mT
Sensibilità di rilevamento: Pellicola di prova standard A1 (15/50) visualizzata chiaramente
Alimentazione: CA trifase a cinque fili 380V 50Hz
4. Marchio principale e fornitore di componenti elettrici
Tutti i componenti e le parti dell'apparecchiatura sono prodotti di marca importati o nazionali famosi, i prodotti fatti in casa hanno superato il test di qualità.
|
No
|
Nome
|
Marchio
|
Quantità
|
Unità
|
|
01
|
Interruttore a pulsante/indicatore
|
DELIXI
|
1
|
SET
|
|
02
|
Interruttore automatico in miniatura
|
DELIXI
|
1
|
SET
|
|
03
|
Contattore CA
|
DELIXI
|
1
|
SET
|
|
04
|
PLC
|
OMRON
|
1
|
SET
|
|
05
|
Touch screen
|
WEINVIEW
|
1
|
SET
|
|
06
|
Elemento pneumatico
|
DELIXI
|
1
|
SET
|
|
07
|
Scheda di innesco a tiristori
|
HUATEC
|
2
|
PC
|
|
08
|
Trasformatore di corrente
|
DELIXI
|
2
|
PC
|
|
09
|
Tiristore
|
DELIXI
|
2
|
SET
|
|
10
|
Fusibile rapido
|
DELIXI
|
2
|
PC
|
|
11
|
Trasformatore principale magnetizzato circonferenzialmente
|
HUATEC
|
1
|
PC
|
|
12
|
Trasformatore principale magnetizzato longitudinalmente
|
HUATEC
|
1
|
PC
|
|
13
|
Lampada UV portatile a LED
|
HUATEC
|
1
|
PC
|
|
14
|
Lampada UV a sospensione a LED
|
HUATEC
|
1
|
PC
|
|
Le specifiche del produttore dei pezzi di ricambio di cui sopra sono solo di riferimento e saranno regolate in base alle esigenze dell'utente e ai pezzi di ricambio in stock.
|
5. Descrizione del dispositivo
5.1 Sistema di controllo elettrico
Il sistema di controllo si basa su un controllore logico programmabile (PLC), che controlla il funzionamento di due elettrodi e il dispositivo di magnetizzazione e smagnetizzazione. Con l'armadio di controllo come corpo principale, contiene vari componenti esecutivi, circuito di innesco della magnetizzazione, trasformatore principale, ecc.
Immettere la corrente di magnetizzazione e altri parametri tramite il touch screen. Con il modulo di ingresso/uscita analogico PLC per ottenere la funzione preimpostata della corrente di magnetizzazione.
Tutti gli indicatori, i pulsanti e le spie luminose dell'host di rilevazione dei difetti adottano una tensione di sicurezza di 24 V.
L'host di rilevazione dei difetti, lo smagnetizzatore e l'involucro dell'armadio di distribuzione sono collegati a terra in modo affidabile.
5.2 Host
Macchina principale: fusoliera, serbatoio di raccolta in acciaio inossidabile, magnetizzatore, sistema di spruzzatura.
Fusoliera: La fusoliera è saldata con materiale di alta qualità, robusta e bella. Non ci sono strutture ad angolo vivo evidenti all'interno dell'intervallo di altezza dell'operatore attorno alla fusoliera.
Serbatoio di raccolta in acciaio inossidabile: Realizzato in acciaio inossidabile di alta qualità per la raccolta della sospensione magnetica.

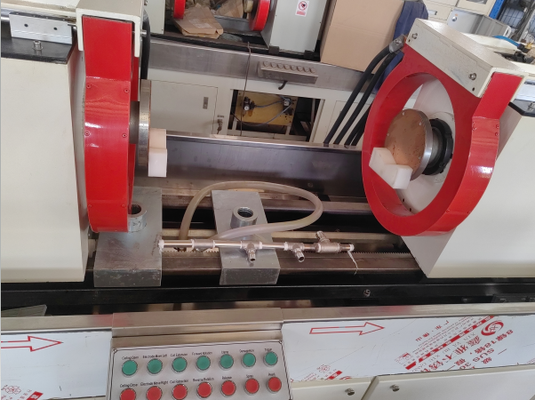

Magnetizzatore: composto da meccanismo di bloccaggio, elettrodo di magnetizzazione e bobina di magnetizzazione. L'elettrodo di magnetizzazione magnetizza il pezzo circonferenzialmente e la bobina di magnetizzazione lo magnetizza longitudinalmente. La bobina e la piastra dell'elettrodo sono realizzate in rame di alta qualità. Il meccanismo di bloccaggio è azionato da componenti pneumatici e il pezzo viene bloccato tra due elettrodi per formare un circuito di magnetizzazione circonferenziale.

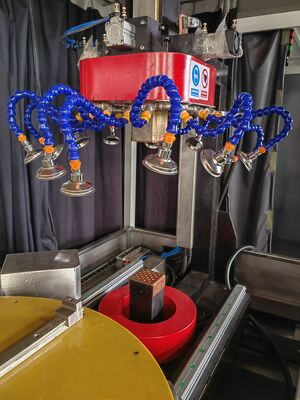

5.3 Sistema di spruzzatura a sospensione magnetica
È composto da serbatoio di raccolta della sospensione magnetica, pompa dell'acqua, tubazioni e ugello spruzzatore. Il serbatoio di raccolta è responsabile della raccolta, dell'agitazione e del pompaggio della sospensione magnetica di riflusso all'ugello. Il serbatoio di raccolta del liquido è esterno e la ruota universale con dispositivo di freno è installata nella parte inferiore. Il serbatoio di raccolta della sospensione magnetica, la piattaforma di osservazione e il nastro trasportatore di smagnetizzazione del motore principale vengono tutti recuperati al serbatoio di raccolta del liquido per evitare gocciolamenti.
