Rilevatore di difetti per funi metalliche integrato HRD-120

HRD-120 Rilevatore integrato di difetti per funi metalliche

I. Panoramica del prodotto

◆ Rilevamento online di fili rotti interni ed esterni, usura, ruggine, deformazioni, trefoli allentati, fili saltati, cambiamenti di materiale e altri difetti.

◆ Il rapporto dei risultati del test può soddisfare gli standard di diversi settori e riporta il numero di fili rotti e il rapporto tra l'area dei fili rotti e l'area totale rotta del filo.

◆ L'utilizzo dell'interfaccia USB del computer (cablata) o della "propria rete Wi-Fi" (wireless) per l'analisi diretta dell'elaborazione del campionamento, con allarme sonoro e luminoso online e visualizzazione dei risultati in tempo reale.

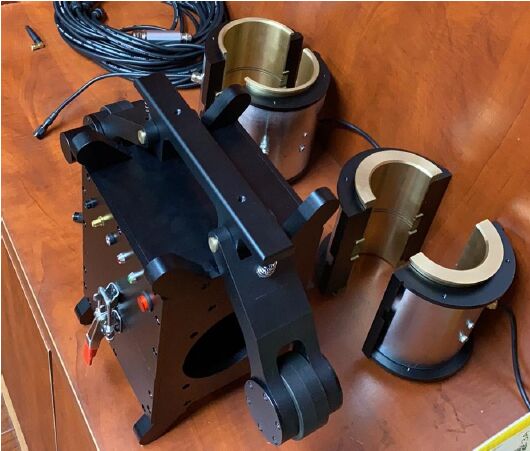

◆ Struttura circolare del sensore, avvolgimento circonferenziale, magnetizzazione assiale, magnetizzazione istantanea della fune metallica allo stato di saturazione.

◆ Il sensore adotta un guscio in lega di alluminio, con funzioni impermeabili, antipolvere, antiurto e a prova di umidità.

◆ Funzionamento stabile, prestazioni affidabili, elevata precisione di rilevamento, forte capacità anti-interferenza, dati accurati.

◆ Il software SI ADATTA a Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 vari sistemi operativi per computer

◆ Ampiamente utilizzato in miniere, funivie, apparecchi di sollevamento, ascensori, macchinari portuali, ponti a fune e altri settori.

II. Nucleo tecnico e qualifica legale

1. Strumento virtuale: incertezza infinita della fune. Solo l'applicazione della tecnologia degli strumenti virtuali, sostituendo gli strumenti tradizionali con il software e l'elaborazione diretta del campionamento da parte dei computer, può garantire l'assenza di rilevamenti mancati e di errori di giudizio, proprio come guardare un film, scansionando la fune metallica durante l'intero processo, i risultati sono accurati e con una buona ripetibilità.

2. Tre strumenti fissi: secondo gli standard nazionali per la rottamazione delle funi metalliche in diversi settori, questo prodotto applica il rilevamento non distruttivo elettromagnetico qualitativo, quantitativo, di posizionamento, online di fili rotti interni ed esterni, ruggine, usura, variazioni dell'area della sezione trasversale del metallo, trefoli allentati, fili saltati, deformazioni, anomalie dei materiali e altri difetti.

3. Strumento legale: in linea con lo standard americano ASTM1571-2021 e lo standard nazionale GB/T21387-2008.

III. Indicatori tecnici

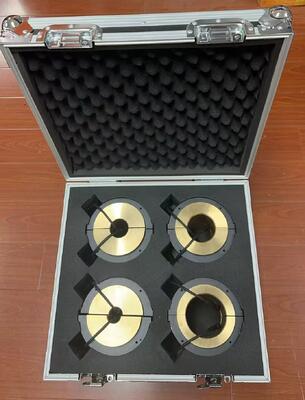

L'intera serie può rilevare il diametro della fune metallica: φ1,5-300 mm (è necessario configurare diverse serie di sensori con specifiche diverse)

Velocità relativa del sensore e della fune metallica:0,0-6,0 m/sOttimale: 0,1-0,5 m/s

L'intervallo ottimale tra il manicotto di guida del sensore e la fune metallica è di 2-4 mm e l'intervallo consentito è di 0-15 mm

Capacità di rilevamento dei difetti dei fili rotti (LF)

Qualitativo: la precisione del rilevamento qualitativo di un singolo filo rotto centralizzato è del 99,99%

Quantitativo: il numero di fili rotti in un singolo punto consente a una o una radice equivalente di giudicare erroneamente

Il tasso di precisione è superiore al 92% quando il numero di fili rotti in un singolo punto viene rilevato senza errori per più di 100 volte

Tasso di variazione quantitativa della sezione trasversale del metallo (LMA)

L'errore di ripetibilità consentito della sensibilità di rilevamento è ±0,055%

L'errore consentito del valore di indicazione di precisione del test: ± 0,2%

Capacità di rilevamento della posizione (L): errore percentuale del valore di indicazione della lunghezza di rilevamento: ±0,2%

Alimentazione: 5 V dalla batteria del computer

Peso del sensore: specifiche comuni< 10 kg (personalizzato in base alla situazione reale)

Temperatura ambiente: -10℃~40℃ Pressione atmosferica: 86~106Kpa Umidità relativa: ≤85%

IV. Configurazione e modello del sistema

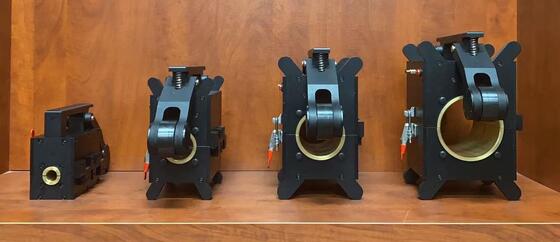

Tutto deve essere personalizzato: macchina per il rilevamento dei difetti della fune metallica (48 mm piccola - 78 mm media - 108 mm grande)
