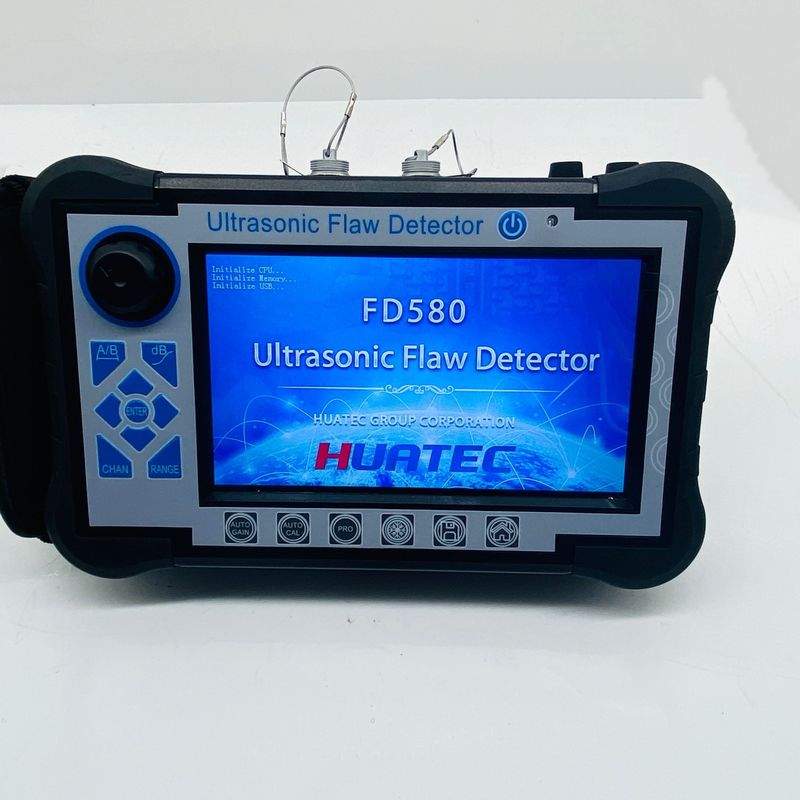

Macchina di rilevamento difetti ad ultrasuoni FD580

Rilevatore di difetti a ultrasuoni FD580

Introduzione

Il rilevatore di difetti a ultrasuoni digitale è di tipo avanzato, touch screen, in grado di rilevare, localizzare, valutare e diagnosticare in modo rapido, semplice e senza danni, con precisione, vari difetti all'interno del pezzo, come crepe, saldature, pori, fori di sabbia, inclusioni, piegature, ecc. È stato applicato per energia elettrica, petrolchimica, caldaie e recipienti a pressione, strutture in acciaio, militari, aerospaziali, trasporti ferroviari, automobili, macchinari e altri settori. È uno strumento essenziale per l'industria dei test non distruttivi.

Caratteristiche

● Quantificazione e posizionamento ad alta precisione per soddisfare i requisiti di rilevamento a distanza ravvicinata e lontana

● La zona cieca in campo vicino è piccola, può soddisfare i requisiti di rilevamento per tubi di piccolo diametro e a parete sottile.

● Funzione di calibrazione automatica: calibrazione automatica con un solo pulsante, facile da usare, sonda di prova automatica “P Delay”,”Valore K”,”Valore X” e la velocità

● Visualizzazione automatica della posizione dell'eco del difetto (Profondità:d, Orizzontale:p, Distanza:s, Ampiezza, dB,ф )

● Passa liberamente tra tre scale (Profondità:d, Orizzontale:p, Distanza:s)

● Guadagno automatico, inviluppo di picco, funzioni di memoria di picco, che possono migliorare l'efficienza di rilevamento.

● Registra automaticamente il processo di rilevamento dei difetti e la riproduzione dinamica

● Calcolo del valore φ: Rilevamento dei difetti di forgiatura tramite sonda diritta, può trovare l'onda più alta per la conversione automatica del valore φ

● 500 canali indipendenti (espandibili), che possono inserire e memorizzare liberamente gli standard di rilevamento di qualsiasi settore, non è necessario trasportare i blocchi standard per l'ispezione in loco.

● Memorizza, riproduce 500 onde A-scan e dati liberamente

● Le curve DAC, AVG e TCG (compensazione della profondità) vengono generate automaticamente e possono essere segmentate. I punti di campionamento sono illimitati e possono essere corretti e compensati.

● 14 standard di ispezione integrati

● Libero di inserire qualsiasi standard di settore

● Larghezza e intensità dell'impulso regolabili

● Funzione di scansione B e scansione a colori B；

● Può comunicare con il computer ed esportare il file WORD, anche il rapporto di rilevamento

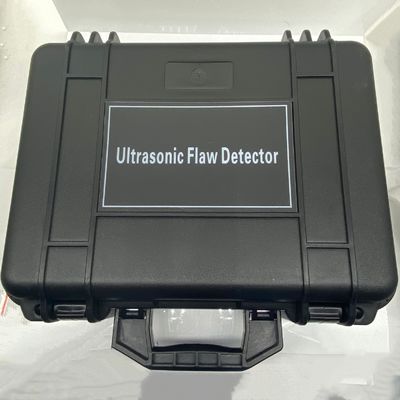

● Custodia in plastica ABS IP65, robusta e durevole, impermeabile e antipolvere ed eccellente capacità anti-interferenza

● Utilizzare software di comunicazione (wireless) per analizzare i dati, stampare rapporti, ecc.；

● Schermo a colori reali a 260.000 colori, adatto per ambienti di lavoro con luce intensa o scarsa illuminazione

● Batteria al litio ad alte prestazioni, può funzionare continuamente per 8-10 ore

● Registrazione dell'orologio in tempo reale: data di rilevamento dei difetti in tempo reale, registrazione del monitoraggio dell'ora e archiviazione

● Protezione dallo spegnimento, i dati di archiviazione non possono essere persi

● I parametri di rilevamento dei difetti possono essere testati o preimpostati automaticamente

● Rifiuto digitale, non influisce sul guadagno e sulla linearità

● Compensazione del guadagno: l'attenuazione Db può essere corretta per la rugosità superficiale, le superfici curve, il rilevamento dei difetti a lungo raggio di pezzi spessi, ecc.

● Può utilizzare il rilevatore di difetti tramite software sul PC, raggiungendo l'obiettivo del rilevatore di difetti controllato da computer per il rilevamento
