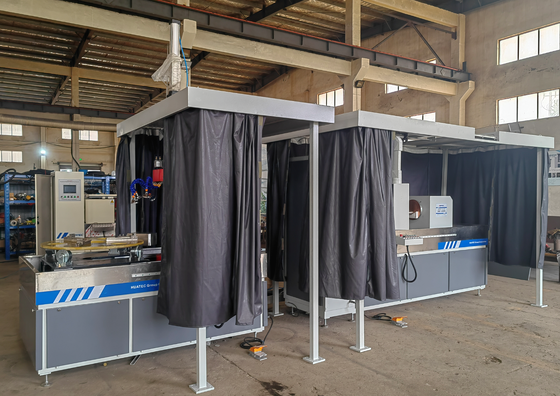

Rilevatore di difetti a particelle magnetiche fluorescenti di tipo a banco

I. Principio di funzionamento

L'ispezione a particelle magnetiche utilizza l'interazione tra il campo magnetico di dispersione nel sito del difetto del pezzo e le particelle magnetiche. Sfrutta la differenza di permeabilità magnetica tra i difetti superficiali e sub-superficiali (come crepe, inclusioni di scorie, striature capillari, ecc.) dei prodotti in acciaio e la permeabilità magnetica dell'acciaio. Dopo la magnetizzazione, il campo magnetico nelle parti discontinue di questi materiali sarà distorto, con conseguente dispersione parziale del flusso magnetico e generazione di un campo magnetico di dispersione. Sfruttando la caratteristica che il campo magnetico di dispersione nel sito del difetto può adsorbire le particelle magnetiche, questo attira la polvere magnetica per formare un accumulo di polvere magnetica nel sito del difetto - tracce magnetiche. In condizioni di illuminazione appropriate, la posizione e la forma del difetto vengono rivelate

II. Utilizzo

I rilevatori di difetti a particelle magnetiche fluorescenti vengono utilizzati per rilevare difetti fini come crepe e inclusioni di scorie sulla superficie e in prossimità della superficie di pezzi ferromagnetici (come giunti) causati da forgiatura, tempra, rettifica, affaticamento, filettatura, ecc.

Specifiche del pezzo

diametro＜φ400mm, lunghezza 200~500mm

III. Standard

Rilevatore di difetti a particelle magnetiche: GB/T8290—2011

Condizioni di osservazione per i test a particelle magnetiche: GB/T 5097-2020/ ISO 3059:2012

American Society for Testing and Materials: Metodo di test a particelle magnetiche ASTM E1444-01

UE, standard internazionali: DIN EN ISO 9934-2-2003

IV. Processo di rilevamento

Alimentazione --- La mano meccanica afferra i pezzi nella posizione di attesa --- il nastro trasportatore trasporta i pezzi nella posizione di magnetizzazione --- filettatura, spruzzatura e magnetizzazione --- La mano meccanica afferra i pezzi nella posizione di osservazione --- osservazione della superficie esterna --- rotazione del disco di 360 gradi per osservare il foro interno --- la mano meccanica afferra i pezzi nell'area di smagnetizzazione --- i pezzi vengono smagnetizzati attraverso la bobina di smagnetizzazione --- I pezzi rotolano verso il rack di scarico sotto l'effetto della gravità

V. Parametri tecnici

VI.Funzioni e caratteristiche

• Camera oscura, design dalla forma unica.
• Lampada ultravioletta fissa
• Test a particelle magnetiche fluorescenti
• Magnetizzazione a filettatura a barra, magnetizzazione longitudinale, magnetizzazione composta
• Pannello di controllo touchscreen, menu in inglese
• La corrente può essere prefabbricata con visualizzazione RMS reale
• I componenti principali sono di marchi di fama internazionale
• La funzione di controllo della fase di interruzione dell'alimentazione
• Smagnetizzazione automatica ad attenuazione

VII.Tabella di configurazione

1 set x linea di rilevamento dei difetti a particelle magnetiche fluorescenti

2 set x alimentatori di magnetizzazione

1 set x meccanismo di magnetizzazione

1 set x tavolo di osservazione rotante

2 set x manipolatori di trapianto

1 set x camera oscura

1 set x provini standard

1 set x magnetometro

1 set x interruttore a pedale

1 set x lampada ultravioletta sospesa

1 set x lampada ultravioletta portatile
