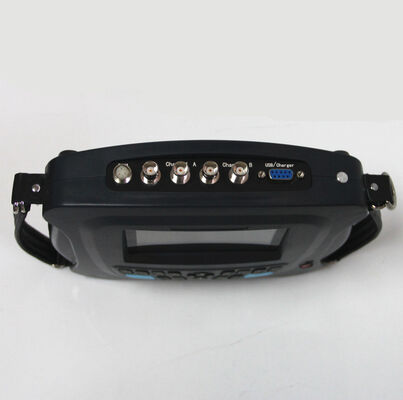

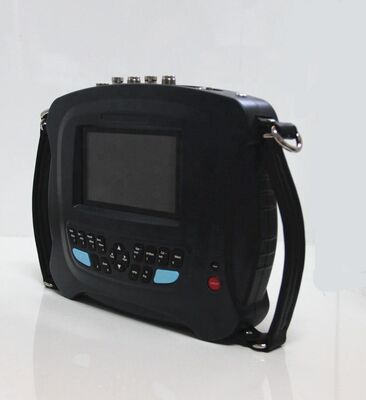

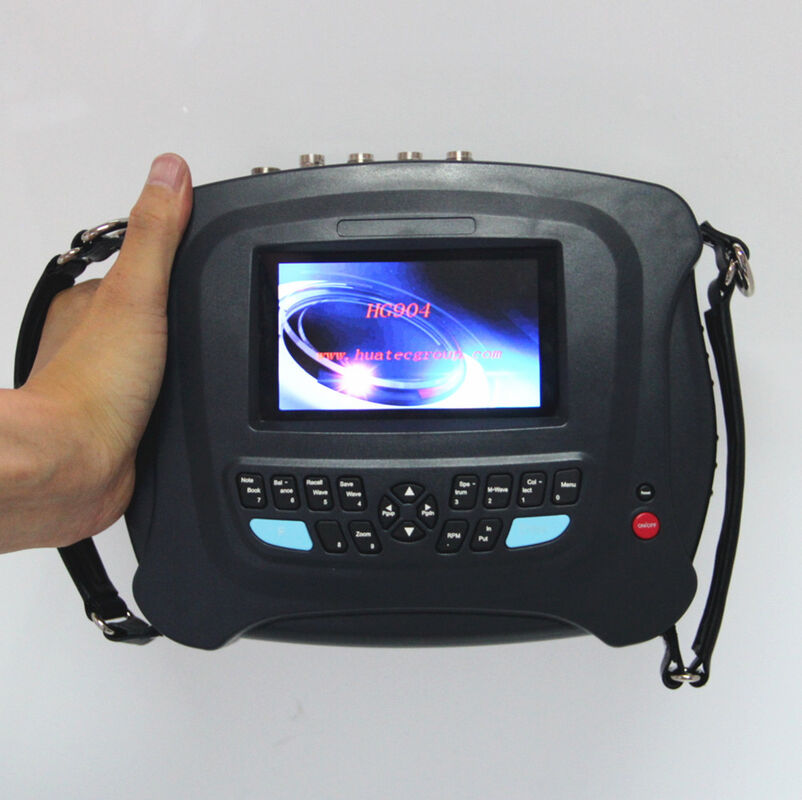

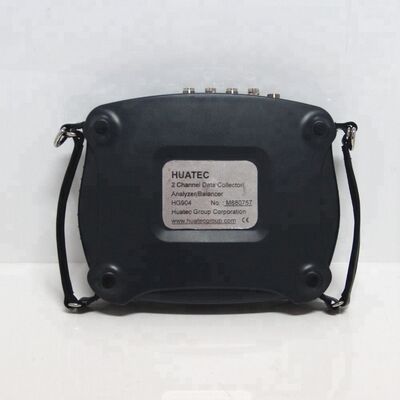

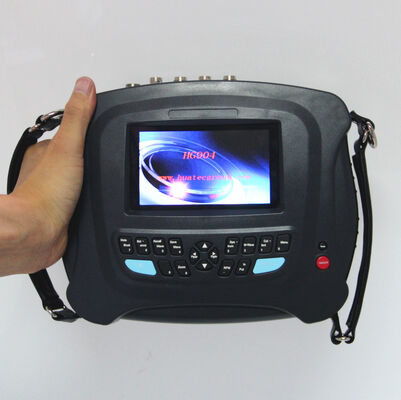

Analizzatore di vibrazioni a 2 canali, raccoglitore/analizzatore/bilanciatore

Analisatore di vibrazioni 2 canali Collettore di dati / Analisatore / bilanciatore

Si stima che circa il 50 per cento di tutti i guasti siano causati da uno squilibrio dei rotori.Il miglior mezzo per eliminare lo squilibrio meccanico è l'equilibrio in loco.. HG904 Machine Analyzer/Balancer è particolarmente utile per questo scopo. Può misurare l'intensità della vibrazione; diagnosticare la causa della vibrazione analizzando lo spettro di frequenza.Può anche essere utilizzato per misurare la velocità di rotazione e la fase di vibrazione, e per calcolare il peso e la posizione dello squilibrio.

Caratteristiche:

• Facile da usare
• L'illustrazione vettoriale, il processo di bilanciamento e il risultato sono mostrati chiaramente a colpo d'occhio
• Immagazzinamento dei dati di bilanciamento di 10 rotori
• Selezionabile di massa di prova rimuovere o rimanere
• Scomporre il risultato di bilanciamento in due posizioni assegnate
• Intervallo di peso di prova calcolato in base al peso del rotore, alla velocità di rotazione, al raggio e al grado di bilanciamento richiesto
• Valutazione automatica della validità della massa di prova
• Misurazione RPM, amplitudine e fase
• 400 linee di spettro FFT e funzione di diagnosi in loco
• Raccolta simultanea di dati su due canali
• Demodulazione dell'involucro hardware per la diagnosi di cuscinetti e ingranaggi
• Funzione di trasferimento per la misurazione della frequenza naturale
• Visualizzazione della forma d'onda e dello spettro con LCD di grandi dimensioni
• Immagazzinamento dei valori di vibrazione e della forma d'onda delle vibrazioni

Condizione di funzionamento

• Intervallo di temperatura: da 5°C a 50°C
• Umidità relativa:<85%, insaturi
• Altri prodotti per l'alimentazione umana
• Senza forte campo elettromagnetico e forte impatto

Sicurezza

L'HG904 non può entrare in contatto con la parte in movimento della macchina.

Specificità

• Intervallo di velocità di rotazione per il bilanciamento dinamico: 70-60.000 giri/min
• Selezionabile autonomia e autonomia manuale
• Misurazione della precisione delle vibrazioni: 5 %

• Sensori: Accelerometro piezoelettrico, velocità magnetoelettrica, spostamento di Eddy, ecc.
• 8^La- filtro anti-aliasing a elipsis di ordine, filtro di passaggio di banda RPM
• Segnale di ingresso: accelerometro e tensione

• Analisi dello spettro di ampiezza: 100 linee a 400 linee (zoom), Hanning finestrato
• intervallo di frequenza dell'analisi dello spettro: 100, 200, 500, 1K, 2K, 5K, 10KHz ((solo per il campionamento a 1 canale)
• Immagazzinamento dati:400 forme d'ondadi 1024 punti e 400 set di dati

• Amplitudini e frequenza di risposta per la misurazione complessiva delle vibrazioni:

• 	Intervalli di ampiezza	Risposta di frequenza
  Dislocazione	0.003 ️ 5 mm picco-picco	10 ¢ 500 Hz
  Velocità	0.2 200 mm/s RMS reale	10 ¢ 1000 Hz
  Accelerazione	0.5 250 m/s2picco	20 ¢ 5000 Hz
  Copertina	0.1 20 unità RMS reale	5-1000 Hz da 15-40 KHz
  Voltaggio	0.1 10V picco-picco	10 ¢ 10000 Hz

• Blocco note: 10 codici di condizione per l'ispezione visiva
• Uscita: USB per la comunicazione con il PC
• Potenza: batteria ricaricabile Ni-MH per 8 ore di funzionamento continuo, avviso di scarsa batteria
• Ambiente di funzionamento: 0~55^oC, 90% di umidità non condensabile
• Misurazione della velocità di rotazione con sensore fotocellulare
• Intervallo dinamico: 60 dB con intervallo di guadagno regolabile di 48 dB
• Dimensioni: 21×13×4 cm; Peso: 1,2 kg (comprese le batterie)

Elenco di confezione

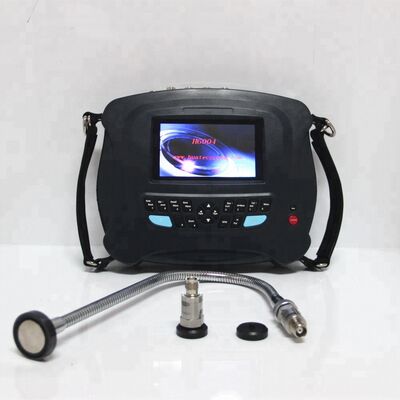

HG904 Collettore di dati sulle vibrazioni 1
Accelerometro 2
Montatura magnetica 2
Sonde di estensione in acciaio 1
Caricabatterie 1
Cavo dell'accelerometro 3
Cavo di comunicazione RS232c 1
Modulo di bilanciamento 1
Tacho/Trigger Sensor e cavo 1
Set di carta riflettente 1
Guida rapida all' inizio 1
Software CD 1
Certificati di HG904 e sensori 3
Portare la valigetta 1
