Dispone di una porta di ingresso versatile in grado di collegarsi a vari tipi di sensori. Analizzatore di vibrazioni multifunzionale a quattro canali
Lo strumento multifunzionale HUATEC HG-904A a quattro canali, è dotato di una porta di ingresso versatile che può essere collegata a vari tipi di sensori. Utilizza microelettronica avanzata, analisi del segnale e tecnologie di diagnosi dei guasti, integrando il monitoraggio delle condizioni delle apparecchiature e le capacità di diagnosi dei guasti in un'unica unità.
Lo strumento analizzatore include la funzione di acquisizione dati di vibrazione a quattro canali, che può completare la misurazione delle vibrazioni in loco e memorizzare automaticamente decine di migliaia di valori caratteristici di vibrazione e spettri dei punti di misurazione. Può anche visualizzare da uno a quattro canali di forme d'onda e spettri in modo sincrono in loco. Inoltre, può fungere da rilevatore di squilibrio, completando la verifica del bilanciamento dinamico su uno e due lati in loco.
BT4 & IP54
Nota: c'è una grande differenza nella configurazione hardware tra quad-channel e dual-channel.
| Funzione principale |
Modello |
| modello |
HG-904A4 |
HG-904A2 |
| Quantità di canali |
quattro canali |
doppio canale |
| Funzioni principali |
|
1, Ispezione sincrona a tre canali, con accelerazione, velocità, spostamento e valori di avvolgimento assiale raccolti simultaneamente da ciascun canale, nonché grafici dello spettro di frequenza dei parametri di allarme.
|
SÌ |
1 canale |
| 2, Acquisizione sincrona a canale singolo o multicanale di qualsiasi parametro, qualsiasi intervallo di frequenza e qualsiasi grafico. |
1 o 2 o 3 o 4 canali |
1 o 2 canali |
| 3, Traccia dell'asse, analisi start-stop, test di impatto. |
SÌ |
NO |
| 4, Monitoraggio in tempo reale dei valori hardware e analisi in tempo reale dei grafici di tendenza per qualsiasi parametro e qualsiasi intervallo di frequenza; analisi in tempo reale dello spettro di frequenza e della forma d'onda. |
1 o 2 o 3 o 4 canali |
1 o 2 canali |
| 5, Tecnologia di monitoraggio degli impulsi di impatto dei cuscinetti volventi (giudizio della lubrificazione e dell'impatto dei cuscinetti) |
Opzionale (Note sull'ordine) |
Opzionale (Note sull'ordine) |
| 6, Bilanciamento a 1 o 2 piani |
SÌ |
SÌ |
| 7, Sistema di analisi del software di gestione delle apparecchiature |
SÌ |
SÌ |
| 8, Può essere collegato a sensori ICP, di carica, di spostamento a correnti parassite, di velocità magnetoelettrica |
SÌ |
SÌ |
| 9, Analisi della fase relativa |
Opzionale (Note sull'ordine) |
Opzionale (Note sull'ordine)
|
Funzione principale

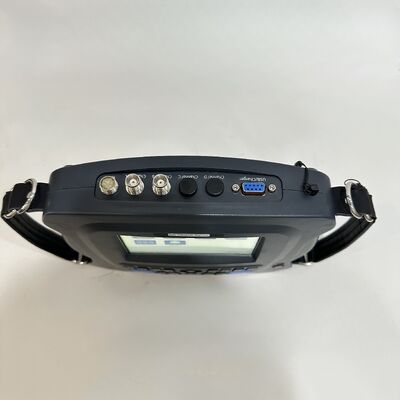

Porte di ingresso multifunzionali per vari sensori: (piezoelettrici, elettromagnetici, a correnti parassite, ICP)

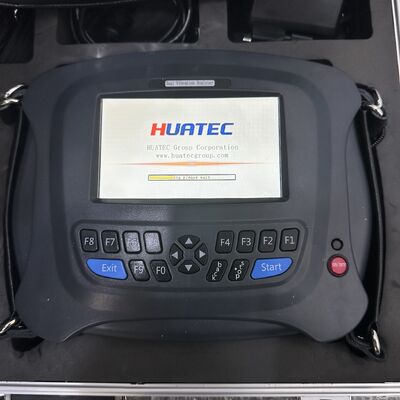

-- Display a colori da 5 pollici con interfaccia cinese per una visualizzazione chiara e bella
-- Enorme spazio di archiviazione con un disco rigido da 16 GB in grado di memorizzare automaticamente decine di migliaia di valori caratteristici di vibrazione e spettri dei punti di misurazione
-- Acquisizione sincrona a quattro canali con campionamento AD a 24 bit
-- Spettro FFT a 1600,3200,6400 o 12800 linee
-- Interfaccia di comunicazione USB 2.0 con un nuovo display del menu in stile Windows cinese per un funzionamento più semplice
-- Frequenza di analisi fino a 35 KHZ con 8 livelli opzionali
-- Analisi dinamica ad alta velocità a funzionalità complete, inclusi spettro di ampiezza, spettro di potenza, spettro logaritmico, ecc.
-- Visualizza vari valori caratteristici del dominio del tempo, inclusi valore di picco, valore picco-picco, valore efficace, fattore di picco, asimmetria, curtosi, ecc.
-- Funzioni di analisi e diagnosi multiple: analisi cuscinetti/ingranaggi (analisi di demodulazione dell'inviluppo) diagnosi dei guasti, (test di battito) diagnosi della frequenza naturale, ecc.
-- Archiviazione e riproduzione di dati/registrazioni per il bilanciamento del rotore
-- Il peso di prova può essere rimosso o mantenuto selettivamente e la sua qualità può essere stimata
-- Funzionamento di bilanciamento ad alta precisione con bilanciamento rapido per misurare e visualizzare i valori di vibrazione, le ampiezze, le fasi
-- Rilevamento e diagnosi dei guasti dei cuscinetti/ingranaggi utilizzando la demodulazione dell'inviluppo hardware
-- Misurazione della velocità, misurazione del rumore, misurazione della fase, diagnosi della fase
-- Impostazione manuale della soglia di attivazione (grande, media, piccola)
-- Può essere dotato del software EMD del sistema di gestione delle apparecchiature (compreso il database dei cuscinetti)
Specifiche hardware
| Statistiche |
specifiche |
| Modello |
HG-904A4 quattro canali / HG-904A2 doppio canale |
| Quantità di canali |
Quattro canali di vibrazione, un canale tachimetro |
| Funzioni principali |
Acquisizione sincrona a canale singolo o multicanale di vari parametri tra cui accelerazione, velocità, spostamento e inviluppo assiale |
| accuratezza |
±5% |
| Conversione A/D |
Campionamento AD a 24 bit |
| Display LCD |

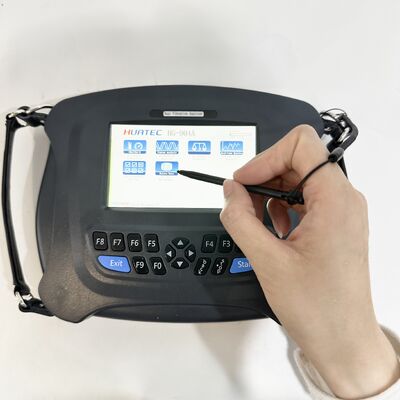

Supporta l'input touchscreen, display a colori da 5 pollici |
| Gamma tachimetro |
120—12000 giri/min |
| intervallo di temperatura dello strumento |
-20—55°C |
| intervallo di temperatura del sensore |
-20°—120°C |
| Batteria ricaricabile |
Batteria al litio ricaricabile 7,2 V, 6800 mA; tempo di ricarica 7 ore, tempo di funzionamento continuo 8 ore |
| Caricabatterie |
8.V, 2A |
| Libreria diagnostica |
Database dei cuscinetti |
| Funzione e intervallo di misurazione |
Misura simultaneamente quattro valori di parametri e spettri dei parametri di allarme con una sensibilità di 100 mv/g
accelerazione di 0,1——199,99 m/s²
velocità di 0,1——199,99 mm/s
spostamento di 1um——1999um
valore dell'inviluppo assiale di 0,1——30 m/s²
|
| Funzione di analisi del software |
Analisi dello spettro di vibrazione e della forma d'onda nel dominio del tempo, analisi dell'inviluppo, precisa funzione di diagnosi dei guasti per i cuscinetti volventi (quattro parti) Funzione di diagnosi dei guasti separata: l'hardware dello strumento ha una funzione di diagnosi dei guasti separata per la raccolta di altri spettri di parametri, cepstrum, spettro logaritmico e diagnosi dello spettro di potenza (acquisizione in tempo reale e visualizzazione in tempo reale) |
| Capacità di archiviazione |
16G |
| Interfaccia esterna |
Ricarica e comunicazione USB2.0 |
| Funzione di output del rapporto |
Rileva l'output del rapporto dati |
| Gamma di risposta in frequenza della misurazione delle vibrazioni: |
2—35KHz |
| Tipi di sensori collegabili: |
Sensore di accelerazione piezoelettrico, sensore ICP, sensore di velocità magnetoelettrico, sensore a correnti parassite |
Panoramica del software
Con il rapido sviluppo di Internet of Things e delle piattaforme di big data, abbiamo integrato i vantaggi funzionali del nostro sistema software esistente e adottato la piattaforma Windows.Net 3.5-5.0, la suite Microsoft Visual Studio 2019 e il database MySQL. La comunicazione tra il sistema software e il collettore adotta un'architettura UDP unificata e il sistema software è progettato con versioni di rete e autonome. Dopo quasi un anno di sforzi, abbiamo lanciato l'ultima versione del sistema di monitoraggio e diagnosi intelligente delle apparecchiature aziendali (di seguito denominato sistema EMD). Utilizzando il funzionamento flessibile del software client e i vantaggi degli strumenti di analisi completi, gli utenti possono monitorare i dati in modo più conveniente e analizzare le cause delle anomalie in modo più efficace. Il software di sistema è compatibile con collettori di dati di rete multicanale, collettori di monitoraggio wireless e analizzatori portatili offline. Durante l'analisi delle tendenze dei dati online, l'analizzatore portatile può integrare la raccolta dei dati per rendere l'analisi delle apparecchiature in loco più completa, analizzando così in modo completo le tendenze e le anomalie dell'unità, identificando accuratamente le cause delle anomalie e massimizzando la salvaguardia delle apparecchiature in loco.
Specifiche del software
| Statistiche |
|
| Funzioni principali |
1. Il sistema richiede la visualizzazione simultanea di quattro parametri: accelerazione, velocità, spostamento e inviluppo assiale.
2. I grafici di tendenza per qualsiasi parametro possono essere recuperati e visualizzati tramite la selezione temporale.
3. Il grafico di tendenza a singolo parametro, il grafico della forma d'onda e il grafico di analisi dello spettro di frequenza possono essere visualizzati sulla stessa interfaccia.
4. I grafici di tendenza a quattro parametri (accelerazione, velocità, spostamento e inviluppo assiale) possono essere visualizzati sulla stessa interfaccia.
5. Il grafico di tendenza a tre parametri di accelerazione, velocità e temperatura (compresi i grafici di analisi dello spettro di frequenza di accelerazione e velocità) può essere visualizzato sulla stessa interfaccia.
6. L'analisi del dominio del tempo include 13 indicatori di diagnosi dei guasti sensibili.
7. È disponibile la funzione di analisi di autocorrelazione.
Requisiti di espansione della funzione di sistema:
8. Riferimento alla previsione della vita residua del cuscinetto.
9. Il grafico di tendenza e l'analisi dello spettro di frequenza dovrebbero avere pareri di riferimento per l'autodiagnosi.
10. I rapporti possono essere esportati con un clic.
11. È richiesta la funzione di diagnosi e analisi multi-parametro e multi-dimensione.
Statistiche sullo stato di funzionamento e manutenzione del sistema:
12. Vengono visualizzate le statistiche sullo stato di allarme.
13. Viene visualizzato lo stato di esecuzione del piano.
Gestione del funzionamento e della manutenzione del sistema:
14. È possibile visualizzare lo stato dei collettori di dati.
15. È possibile visualizzare lo stato delle apparecchiature.
È disponibile l'importazione con un clic dell'inventario delle apparecchiature.
|
