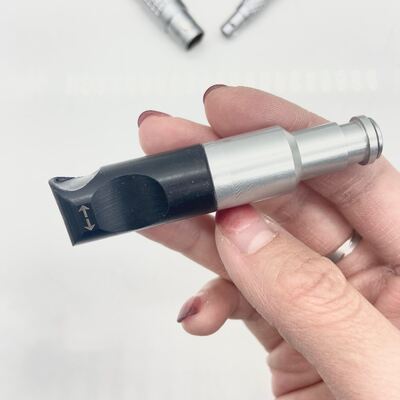

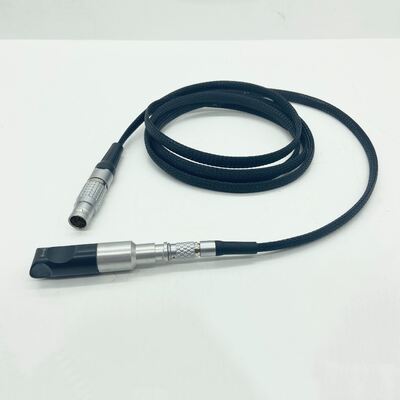

GE Locator 3S Eddy Current Probe Sensor

Sensore a sonda a correnti parassite GE Locator 3S

Sensore a sonda a correnti parassitedescrizione

I nostri ricercatori di sensori hanno scoperto che la progettazione della sonda e l'adeguata struttura della sonda possono migliorare il segnale di difetto altrimenti non rilevabile, rendendolo facile da rilevare. Dopo anni di esperienza, un'attenta progettazione e un rigoroso controllo di qualità dei dettagli, forniamo vari tipi di sonde di rilevamento a correnti parassite ad alte prestazioni, che possono adattarsi all'uso di vari tipi di strumenti di prova a correnti parassite. Quando si sceglie il misuratore a correnti parassite della serie ET e la sua sonda corrispondente, è possibile ottenere le migliori prestazioni di corrispondenza e la massima sensibilità di rilevamento. Le sonde dei sensori che forniamo includono: bobina differenziale, assoluta e a riflessione (Drive pick-up), la serie di sonde standard fornisce il differenziale, il differenziale, l'assoluto e la riflessione per la maggior parte delle applicazioni dei nostri clienti, come il rilevamento e la valutazione dei difetti superficiali, il rilevamento delle crepe interne nei fori dei bulloni, le crepe da corrosione e l'assottigliamento da usura dei tubi dello scambiatore di calore, il rilevamento delle crepe di saldatura multistrato e ferromagnetiche.

Selezione della sonda

Quando i clienti hanno esigenze speciali per i progetti di test o non sanno molto sulle specifiche della sonda, sulla selezione delle funzioni, si prega di fornire le seguenti informazioni, daremo la scelta consigliata: 1, il materiale e il trattamento termico del pezzo in esame; 2. Dimensioni fisiche, superficie e estremità del materiale del pezzo in esame; 3. Produttori e modelli degli strumenti utilizzati per i test; 4. Contenuti e standard degli elementi di test; 5. Rilevare la velocità o il ritmo. La sonda può essere suddivisa in tipo parametrico e tipo trasformatore in base al diverso segnale di uscita della bobina di rilevamento. La frequenza generale è di 10Hz-10MHz. In base al diverso materiale di prova è possibile scegliere con bobina di eccitazione o senza bobina di eccitazione.

Tipo di sonda del sensore

In base ai requisiti di test, è possibile configurare una varietà di sonde: sonda a punto, piana, ad arco/profilo, interna/esterna attraverso la sonda, sonda rotante, separazione del materiale di durezza, conduttività, sonda per lo spessore del rivestimento, in base ai requisiti di test del prodotto del cliente personalizzato la sonda di rilevamento più adatta.

Utilizzo dei sensori a sonda

La sonda a correnti parassite generale ha un certo angolo di rilevamento, in base ai requisiti di rilevamento, in base alla direzione di movimento relativa del pezzo e della sonda per regolare l'angolo della sonda, la superficie di rilevamento della sonda perpendicolare alla superficie del pezzo rilevato (posizionata, sonda a punto), la sonda e il pezzo devono mantenere una velocità relativamente uniforme, mantenere una distanza di sollevamento relativamente stabile, la distanza di sollevamento tra 0,2-0,8 mm è generalmente la migliore. Regolare con precisione l'intervallo di guadagno dello strumento in base alle diverse esigenze di sollevamento.

Processo di regolazione:

1. Posizionare i campioni standard;

2, impostare la direzione di movimento della sonda, installazione verticale;

3, regolazione del sollevamento a 0,2-0,8 mm (in base alla rugosità superficiale del pezzo, alla tolleranza dimensionale);

4, eseguire il software, regolare la frequenza e il guadagno fino a quando il difetto del campione standard nella posizione critica non emette un allarme. (Sollevare la sonda troppo vicino comporterà la saturazione del segnale e troppo lontano comporterà una scarsa sensibilità).

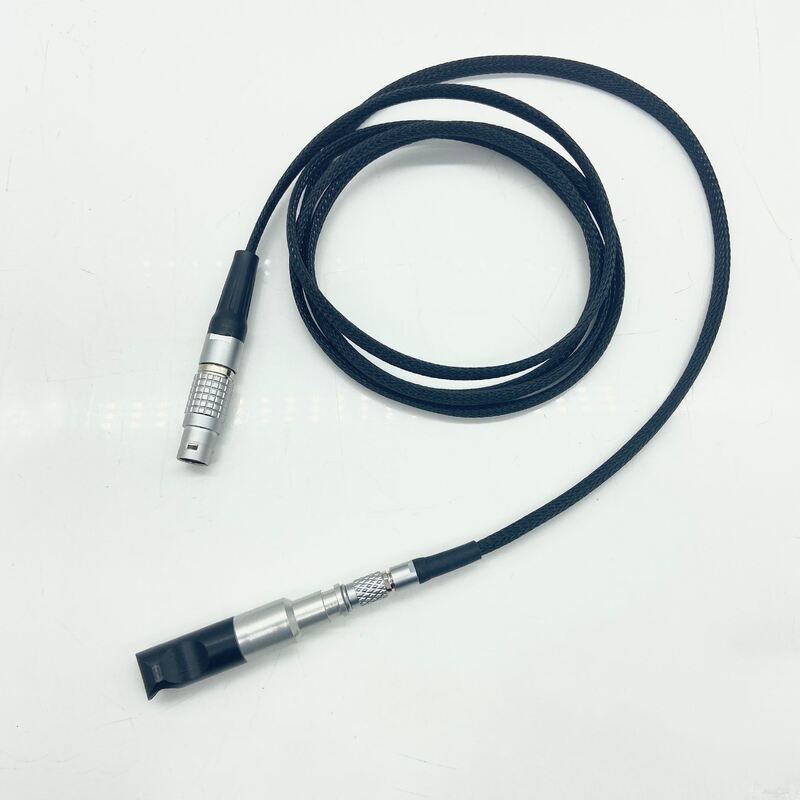

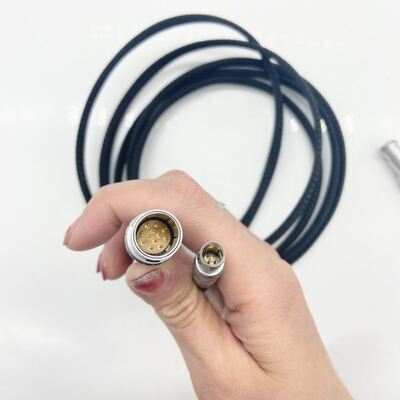

Utilizzo del cavo della sonda

In base alla diversa interfaccia dello strumento che utilizza diverse strutture per realizzare il cavo della sonda, la produzione generale della linea della sonda deve conoscere l'interfaccia dello strumento e la definizione dell'interfaccia, in base alla diversa definizione del cavo della sonda. La nostra azienda può fornire sonde a correnti parassite e cavi per sonde per GE locator, Olympus NORTEC e altre macchine.
