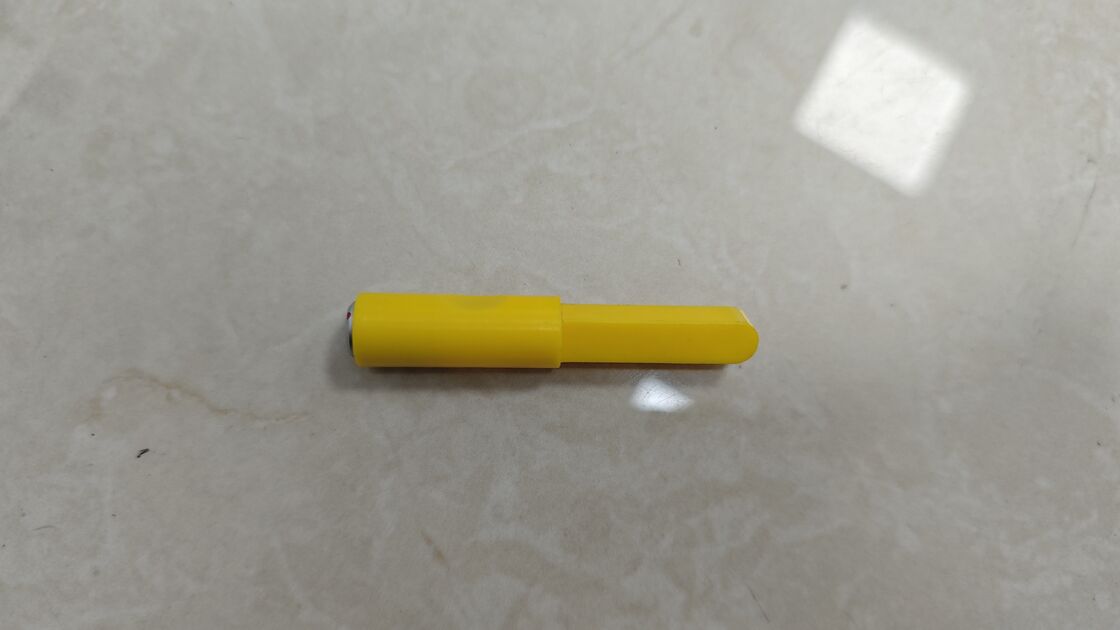

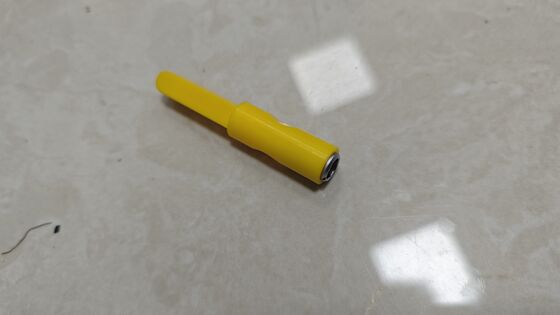

Sensore a sonda per giunto saldato a correnti parassite

Sensore della sonda di cucitura per correnti di eccitazione

Introduzione ai sensori di sonda a corrente di Eddy

I nostri ricercatori di sensori hanno scoperto che la progettazione della sonda e la struttura appropriata della sonda possono migliorare i segnali di difetto che erano originariamente difficili da rilevare, rendendoli più facili da rilevare.Dopo anni di esperienza, progettiamo con cura e controlliamo rigorosamente la qualità dei dettagli per fornire vari tipi di sonde di rilevamento di sensori di corrente vorticale ad alte prestazioni,con una lunghezza massima di 20 mm o più, ma non superiore a 30 mm. Quando si seleziona lo strumento di corrente vorticale della serie ET e la sua sonda di abbinamento, si può ottenere la migliore prestazione di abbinamento e la più alta sensibilità di rilevamento. Le sonde sensori che forniamo includono:differenzialeIn genere, la serie di sonde standard può soddisfare la maggior parte delle esigenze di applicazione del cliente, come il rilevamento e la valutazione dei difetti superficiali,rilevazione di crepe nella parete interna del foro del bullone, la corrosione dei tubi degli scambiatori di calore, le crepe e l'assottigliamento, la corrosione delle strutture a più strati e il rilevamento delle crepe delle saldature ferromagnetiche.

Selezione dei sensori di sonda

Se i clienti hanno esigenze di prova particolari o non conoscono le specifiche e la scelta delle funzioni delle sonde, forniscono le seguenti informazioni:e vi forniremo le scelte raccomandate: 1. il materiale e il trattamento termico del pezzo da lavoro ispezionato; 2. le dimensioni fisiche, la superficie e le condizioni finali del materiale del pezzo da lavoro ispezionato; 3.Produttore e modello degli strumenti utilizzati per la provaLa sonda può essere suddivisa in due tipi in base al segnale di uscita della bobina di rilevamento: parametrica e trasformatrice.La frequenza generale è 10Hz-10MHzSecondo i diversi materiali di prova, si può scegliere di avere o meno una bobina di eccitazione.

Tipi di sensori di sonda

In base ai requisiti di prova, possono essere configurate diverse sonde: di tipo puntale, piatta, curva/profilizzante, interna/esterna attraverso le sonde di tipo, rotanti, di classificazione della durezza del materiale,conduttività, sonde di misura dello spessore del rivestimento, sonde di prova personalizzate che sono più adatte alle esigenze di prova dei prodotti del cliente.

L'uso di sensori di sonda

Una tipica sonda di corrente vorticale ha un certo angolo di rilevamento.l'angolo della sonda è regolato in base alla direzione relativa del movimento tra il pezzo di lavoro e la sondaLa superficie di rilevamento della sonda è perpendicolare alla superficie del pezzo da lavoro sottoposto a prova (tipo di posizionamento, sonda puntale).la sonda e il pezzo di lavoro mantengono una velocità relativamente uniforme e una distanza di sollevamento relativamente stabileLa distanza di sollevamento migliore è generalmente compresa tra 0,2-0,8 mm. La gamma di guadagno dello strumento deve essere regolata in base alle diverse distanze di sollevamento.

Processo di aggiustamento:

1. Impiegare campioni standard;

2. Impostare la direzione del movimento della sonda e installare verticalmente;

3. regolare la distanza di sollevamento a 0,2-0,8 mm (a seconda della rugosità della superficie e della tolleranza dimensionale del pezzo);

4. Eseguire il software, regolare la frequenza e guadagno fino al difetto standard allarmi alla posizione critica. (Se la sonda viene sollevata troppo vicino, produrrà uno stato di saturazione del segnale,e se è troppo lontano, produrrà una scarsa sensibilità).

Utilizzo di fili di sonda

In base alle diverse interfacce dello strumento, vengono utilizzate diverse strutture per realizzare fili di sonda.è necessario conoscere l'interfaccia strumentale e la definizione dell'interfaccia, e realizzare fili di sonda secondo differenti definizioni.
