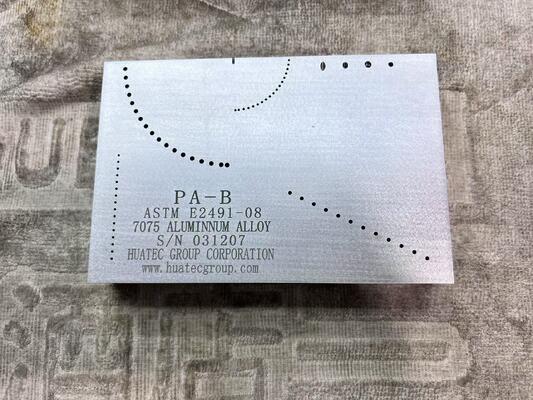

Blocco di calibrazione ASTM E2491 Phased Array Tipo B - Servizio CND

Blocco di calibrazione ASTM E2491 Phased Array Tipo B - Servizio CND
Blocco di calibrazione ASTM E2491 Phased Array Tipo B - Servizio CND

Grande immagine :  Blocco di calibrazione ASTM E2491 Phased Array Tipo B - Servizio CND

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: ISO,CE
Numero di modello: PA tipo B
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pz
Imballaggi particolari: in Cartone
Tempi di consegna: 3 ~ 7 giorni dopo il pagamento
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 100 pezzi al mese
Contatto

Blocco di calibrazione ASTM E2491 Phased Array Tipo B - Servizio CND

descrizione
Nome del prodotto: Blocchetto di calibratura Materiale: Acciaio al carbonio
Modello: PA-B Standard: ASTE2491
Evidenziare:

Blocco di calibrazione ASTM E2491

,

Blocco di calibrazione CND phased array

,

Apparecchiatura CND blocco Tipo B

Blocco di calibrazione di tipo B ad array a fasi ASTM E2491 - Servizio NDT



Descrizione

Il blocco di valutazione ad array a fasi PH Tool ASTM E2491 è un blocco di calibrazione ad array a fasi per uso generale utilizzato per la caratterizzazione del fascio e la valutazione delle caratteristiche delle prestazioni del sistema. Usalo come blocco di riferimento per determinare le modifiche delle prestazioni dello strumento a lungo termine, generare curve DAC e valutare la risoluzione lineare/angolare, la capacità di focalizzazione e la capacità di direzionamento del fascio. Con una varietà di bersagli, questo piccolo e leggero blocco è perfetto anche per le dimostrazioni ai clienti delle capacità degli ultrasuoni ad array a fasi. Questo blocco è anche indicato come blocco “Tipo B”.

Pollici

  • Dimensioni: 1 di spessore x 4 di larghezza x 6 di lunghezza
  • Nichelato
  • In conformità con ASTM E2491 e il disegno PH Tool n. 10235.
Caratteristiche del blocco:
  • Quattro (4) fori angolati (30°, 45°, 60°, 75°) con diametro di 1/16 (0,0625)
  • Array di 18 fori su un raggio di 1 con diametro di 0,040. La separazione angolare tra i fori è di 5,0°, con 2,5° di separazione tra gli ultimi due fori nell'array.
  • Array di 18 fori su un raggio di 2 con diametro di 5/64 (0,0781). La separazione angolare tra i fori è di 5,0°, con 2,5° di separazione tra gli ultimi due fori nell'array.
  • Colonna verticale di 16 fori con diametro di 0,040 con 0,120 di separazione tra i fori.
  • Fila angolata di 12 fori con diametro di 1/16 (0,0625) con 0,200 di separazione tra i fori.
  • Segno di spunta inciso a macchina sulla linea centrale dei raggi
  • Descrizione del blocco, lega e numero di serie univoco incisi a macchina.

Metrico

  • Dimensioni: 150 mm x 100 mm x 25 mm
  • Nichelato
  • In conformità con ASTM E2491 e il disegno PH Tool n. 10208.
Caratteristiche del blocco:
  • Quattro (4) fori angolati (30°, 45°, 60°, 75°) con diametro di 1,5 mm
  • Array di 18 fori su un raggio di 25 mm con diametro di 1,0 mm. La separazione angolare tra i fori è di 5,0°, con 2,5° di separazione tra gli ultimi due fori nell'array.
  • Array di 18 fori su un raggio di 50 mm con diametro di 2,0 mm. La separazione angolare tra i fori è di 5,0°, con 2,5° di separazione tra gli ultimi due fori nell'array.
  • Colonna verticale di 16 fori con diametro di 1,0 mm con 3,0 mm di separazione tra i fori.
  • Fila angolata di 12 fori con diametro di 1,5 mm con 5,0 mm di separazione tra i fori.
  • Segno di spunta inciso a macchina sulla linea centrale dei raggi
  • Descrizione del blocco, lega e numero di serie univoco incisi a macchina.Blocco di calibrazione ASTM E2491 Phased Array Tipo B - Servizio CND 0
