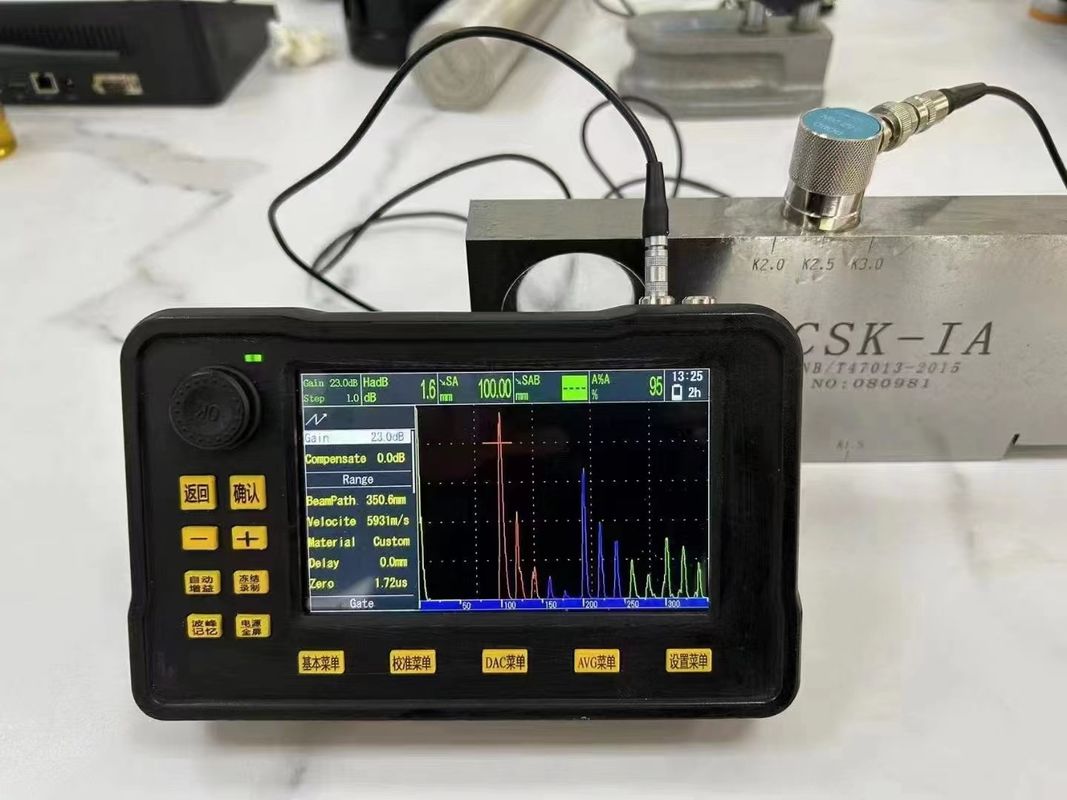

Rilevatore di difetti a ultrasuoni digitale FD540mini
Il rilevatore di difetti a ultrasuoni FD540mini è un nuovo tipo di prodotto per test a ultrasuoni lanciato dalla nostra azienda, ampiamente utilizzato in settori come caldaie, recipienti a pressione, energia, petrolio, chimica, petrolio offshore, condutture, cantieristica navale, automobili, produzione meccanica, metallurgia, lavorazione dei metalli, strutture in acciaio, trasporto ferroviario, energia nucleare, università, ecc. Può rilevare, localizzare, valutare e diagnosticare comodamente vari difetti interni (fessure, allentamenti, pori, inclusioni, ecc.) nei pezzi in lavorazione. Questo rilevatore di difetti a ultrasuoni digitale ha una struttura compatta, una forma d'onda stabile, una forte resistenza, un'elevata sensibilità, una risposta rapida e una frequenza di emissione ripetitiva massima fino a 10000Hz. È un prodotto per la rilevazione di difetti a ultrasuoni estremamente portatile.
Caratteristiche
1: Il corpo è leggero e adatto per l'uso con una sola mano.
2: Ricarica rapida PD65W + 12 ore di autonomia.
3: Display IPS ad alta definizione da 5,0 pollici con una nuovissima interfaccia utente.
4: Supporta il tocco a schermo intero, l'operazione rapida tramite gesti, la tastiera virtuale,
facile da usare
5: Con DAC, AVG, guadagno automatico, memoria di picco, colore a mezza campata, B-scan
e altre funzioni professionali.
6: Include commutazione cinese e inglese, esportazione dati su scheda SD, online
aggiornamento, acquisizione schermo e molte altre funzioni pratiche.
Parametri tecnici
|
Gamma di rilevamento
|
10m(Acciaio al carbonio ad onda longitudinale)
(Requisiti di prestazione metrologica:
≥3500mm)
|
|
Modalità impulso
|
Impulso nitido, onda quadra, doppia onda quadra
|
|
Tensione di impulso
|
25V～300V regolabile Passo 25V
|
|
Larghezza impulso
|
0ns～500ns continuamente regolabile, passo 10ns
|
|
Smorzamento
|
forte e debole regolabile
|
|
Ripetizione impulso
frequenza
|
Automatica o manuale, continuamente regolabile da 100Hz a 1000Hz,
con un passo di 10Hz
|
|
Guadagno
|
120dB, passo 0.1dB, 1dB, 10dB
|
|
Larghezza di banda
|
0.1MHz～20MHz
|
|
Filtro d'onda
|
1M~5M
|
|
Schermo
|
LCD da 5,0 pollici, la dimensione effettiva del display è di 108 mm di lunghezza e 64 mm di larghezza
|
|
Risoluzione
|
800×480
|
|
Interfaccia strumento
|
Doppio LEMO-00 C5
|
|
Allarme
|
Allarme Gate A, B
|
|
Interfaccia di uscita
|
USB di tipo C
|
|
Modalità di rilevamento
|
Onda completa, mezza onda positiva, mezza onda negativa, RF
|
|
Gate
|
Indipendente A,B
|
|
Modalità di misurazione
|
Picco, lato onda
|
|
Memoria
|
Scheda SD 1G
|
|
Salva contenuto
|
Singolo frame, registrazione continua multi-frame (≤200 frame)
|
|
Modalità quantitativa
|
Curva DAC,Curva AVG(DGS)
|
|
Funzioni ausiliarie
|
Supporta il tocco, la tastiera virtuale, la ricarica rapida PD
carica, guadagno automatico, memoria di picco, congelamento
|
|
Rilevazione difetti
standard
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345
|
|
Dimensioni e peso
|
183mm×113mm×45mm 780g,batteria inclusa
|
|
Batteria
|
12 ore
|
|
Unità
|
Metrico, imperiale
|
|
Temperatura di esercizio
|
-10℃～55℃
|
|
Caricabatterie
|
“Genaral”AC(100～240V, 50～60Hz)
|
|
Risoluzione
|
36dB
(Requisiti di prestazione metrologica:≥26dB)
|
|
Gamma dinamica
|
40dB
(Requisiti di prestazione metrologica:≥26dB)
|
|
Margine di sensibilità
|
60dB
(Requisiti di prestazione metrologica:≥42dB)
|
|
Linearità verticale
|
2.8%
(Requisiti di prestazione metrologica:≤6%)
|
|
Orizzontale
linearità
|
0.6%
(Requisiti di prestazione metrologica:≤2%)
|
|
Lingua
|
Cinese/Inglese
|
Configurazione standard
|
Numero di serier
|
nome
|
numero
|
|
1
|
Host FD540mini
|
1
|
|
2
|
Sonda (sonda diritta ad alta precisione, sonda angolare)
|
2
|
|
3
|
Linea sonda
|
2
|
|
4
|
Caricabatterie
|
1
|
|
5
|
Cavo di alimentazione
|
1
|
|
6
|
Manuale di istruzioni
|
1
|
|
7
|
Certificato di conformità
|
1
|
|
8
|
Scheda di garanzia
|
1
|
|
9
|
Power bank
|
1
|
