Kit a forcella elettromagnetica 110V/220V AC&HWDC

Kit di giogo elettromagnetico 110V/220V AC&HWDC

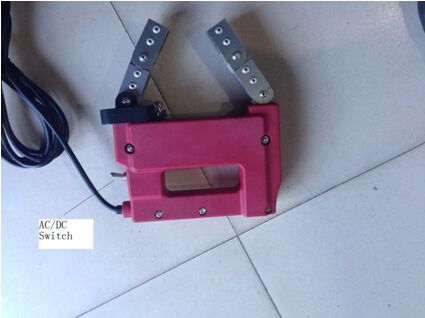

Una panoramica del giogo HWDC elettromagnetico CA
La serie HCDX-230 è un giogo magnetico resistente ad alta resistenza AC, AC/DC, DC, modello di interruttore AC/DC progettato per rilevare le indicazioni superficiali e sub-superficiali nelle applicazioni più robuste.

Con una costruzione sigillata resistente alle sostanze chimiche, gambe articolabili per contornare qualsiasi forma di parte e un robusto cavo di dodici piedi per l'uso sul campo,l'HCDX-230 è ideale per l'ispezione delle saldature e altri test a distanza.

I comandi a stato solido consentono all'operatore di utilizzare campi magnetici CA per le indicazioni superficiali o campi magnetici CC per le indicazioni sotto-superficiali per soddisfare tutte le esigenze di ispezione.

Il rilevatore di difetti di particelle magnetiche di tipo di carica ha le caratteristiche di struttura compatta, disposizione ragionevole, piccole dimensioni, peso leggero e comodità di portabilità.Il rilevatore di difetti può essere utilizzato direttamente in corrente alternata, e può anche essere utilizzato per l'alimentazione magnetizzata a corrente alternata (AC battery pack) e l'alimentazione magnetizzata a corrente continua (DC-AC inverter battery pack), che è efficiente e portatile.È adatto per l'ispezione della saldatura dello scafoQuesto strumento è adatto per parti di strutture in acciaio di potenza, metallurgia, petrolchimica,macchine e altre industrie, quali caldaia, recipiente a pressione, tubo a pressione, saldatura del corpo della nave e struttura di saldatura di vari tipi di superficie di materiale ferromagnetica e rilevamento di difetti di particelle magnetiche di difetti di superficie.

Questo strumento è conforme ai requisiti standard di JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024.

Funzione CA per le prove di superficie
Funzione HWDC per le prove sotterranee

Caratteristiche del prodotto
Costruzione sigillata e resistente
Resistenza chimica e all'abrasione
Opzioni di funzionamento AC e HWDC per ispezioni di superficie e sotto superficie
Superano le specifiche di sollevamento ASTM

Le tre modalità di alimentazione possono essere scelte liberamente:
Esistono luoghi direttamente collegati all'alimentazione a corrente alternata, che possono essere direttamente collegati all'alimentazione a corrente alternata.
È possibile utilizzare l'alimentazione magnetizzata AC attraverso la chiave di interruttore per alimentare l'alimentazione HWDC senza batteria
Quando la forza di sollevamento non è sufficiente, la corrente viene automaticamente interrotta per garantire la sensibilità del rilevamento dei difetti.
La funzione di visualizzazione della potenza può visualizzare la potenza corrente della batteria e ha la funzione di allarme acustico e luminoso.
Costruito in chip per microcomputer per stabilizzare la tensione di uscita e garantire la sensibilità di rilevamento.
Magnetizzazione regolabile
La borsa speciale può trasportare batterie, sospensioni magnetiche, agenti di contrasto, sonde a giogo, ecc.
Parametro tecnico
Temperatura di lavoro: -10 ~ +40 C
Temperatura di conservazione: -20 ~ 50 C
Umidità relativa:< 80% di non condensazione
Aumento della temperatura di lavoro: < 18 C
Tasso di carico temporaneo: > 50%
Sensibilità: test A1 standard con scanalatura 15/50 chiaramente visualizzata.
Potenza minima di sollevamento a corrente alternata:> 4,5 kg (44N)
Potenza minima di sollevamento in corrente continua:> 18,1 kg (177N)

Guida modello

1. Le specifiche tecniche:


Interruttore HCDX-230E AC-DC
Detettore di difetti di polvere magnetica ospite 1
Linea di alimentazione 1
Casella di strumenti 1
3A (convertitori di commutazione CA-CC)
Certificato 1
Manuale 1

Esempi di difetti: posizione del difetto:
Inclusioni Cosure Superficie e sotterraneo Ideale per: crepe da stanchezza
Riduzione delle crepe Lacrime Gira di campo ispezioni di pentole
Scorie di saldatura Rotture di rottura Ispezioni in servizio
Sottovalutare le crepe Ambienti impegnativi
Ispezione delle saldature
