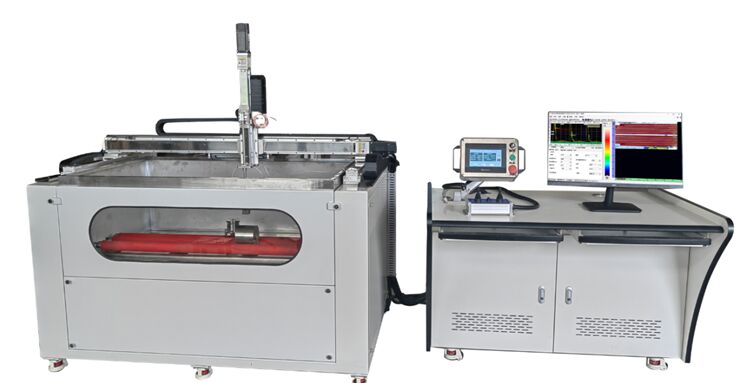

Detettore di difetti ad ultrasuoni multicanale ad immersione in acqua

Immersione in acqua Detettore di difetti ad ultrasuoni multicanale

(I canali 1-128 sono disponibili))

Utilizzazioni del prodotto

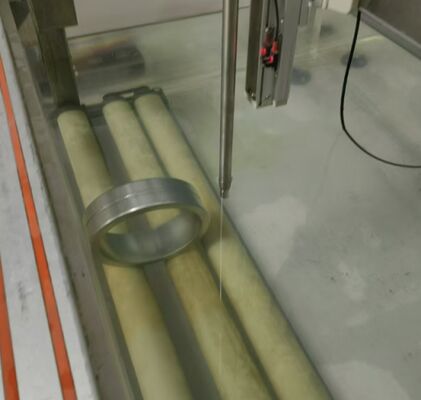

Il rilevatore di difetti ad ultrasuoni ad immersione in acqua è adatto per sistemi di ispezione C-scanning di materiali quali acciaio al carbonio, acciaio inossidabile, lega di alluminio, lega di titanio, lega di rame,e materiali compositiÈ un'apparecchiatura di prova ad ultrasuoni utilizzata in settori come l'aerospaziale, la costruzione navale e i metalli non ferrosi per rilevare difetti interni quali crepe, delaminamento, strati adesivi, inclusioni.,e pori.

Caratteristiche

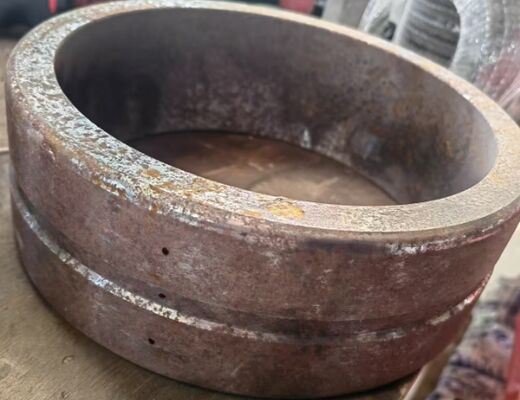

• Oggetti da sottoporre a prova: piastre piatte, cilindri, coni, tappi sferici e corpi di rotazione;
• Il software visualizza modalità di scansione come A scan, B scan, C scan, D scan e misura dello spessore.
• Il software di tomografia per scansioni C può eseguire analisi di fette su parti, con una dimensione minima di fette di 0,1 mm;
• Tipi di sonda: messa a fuoco a punti, messa a fuoco a linea
• Supporta funzioni di analisi quantitativa, in grado di visualizzare la posizione, la forma e la dimensione dei difetti interni nella parte sottoposta a prova sotto forma di immagini e di eseguire statistiche sulla dimensione e la superficie dei difetti,e calcola automaticamente la superficie del difetto e il tasso di difetto.
• Esso supporta la localizzazione automatica dei difetti ed è adatto per la scansione e l'analisi simultanee di singoli o più pezzi da lavoro.e immagini intuitive di C-scanning.
• La nuova scheda ad ultrasuoni adotta un ampio intervallo di larghezza di banda, un elevato tasso di campionamento e un'elevata frequenza di ripetizione del sistema ad ultrasuoni.

Il software di scansione C può misurare direttamente l'area di difetto, la distanza tra i difetti, valutare i difetti e contrassegnare le aree anormali, il che facilita la ricerca sperimentale e la registrazione.

• Dopo che l'utente ha impostato i parametri, il sistema può eseguire automaticamente la scansione, salvare i dati e eseguire altre attività.tornerà automaticamente all'origine e aspetterà la prossima scansione.
• Il software di acquisizione e analisi dei dati dispone di un'interfaccia utente in cinese (disponibile anche un'interfaccia in inglese).,riducendo i requisiti tecnici per gli operatori. Le funzionalità possono essere continuamente aggiornate in base alle esigenze del cliente.

Software per l'imaging di fette C-scan, spessore minimo di fette 0,1 mm

(L'unità principale può essere ampliata fino a 128 canali)

Principali parametri tecnici

• Intervallo di spessore:0.8~9999mm (A scansione)

0.8~500 mm (scanning in C)

• Numero di canali singoli: 1-8 canali, trasmissione/ricezione split/combinazione selezionabile
• C-scan: analisi tomografica della sezione, dimensione minima della sezione 0,1 mm
• Frequenza della sonda:0.2~25MHz
• Dimensione del passo di una sola sonda:0.1~3 mm
• Dimensioni di gradino grandi: 80, 200, 400 e 800 mm (quattro specifiche)
• Difetto minimo da rilevare: profondità 5 mm, φ0,2 mm
• Voltaggio di trasmissione:-350V facoltativo
• Impedenza di trasmissione: 400Ω, 80Ω
• L'impulso di caduta: < 15ns (10% ~ 90%)
• Larghezza dell' impulso: 30 ‰ 1000 ns, in incrementi di 5 ns.
• Frequenza di funzionamento: 100 MHz
• Canali di campionamento: 1 / 2 / 4Selezionabile percorso, funzionamento parallelo
• Frequenza di campionamento: 100 MHz (8 bit)
• Intervallo di guadagno: 0dB~110dB, a gradini di 1dB e 6dB.
• Larghezza di banda di ricezione: 0,5 MHz ~ 22 MHz
• Filtro a basso passaggio: 3,5 / 5 / 7,5 / 10 MHz selezionabile
• Metodo di rilevamento: radiofrequenza/rilevamento completo, metà positiva o metà negativa selezionabile.
• Linearità orizzontale: < 0,5%
• Linearità verticale: < 3%
• Risoluzione: > 28 dB
• Margine di sensibilità: > 55 dB
• Frequenza di ripetizione: 2,5 kHz~5 kHz (per canale)
• Codifica e conteggio: 2-asse, fase AB o impulso + direzione
• Input/output di isolamento ottico: 8/8 canali
• Interfaccia del segnale: SMA/BNC facoltativo
• Interfaccia di rete: 100 Mbps
• Ambientetemperatura: -30°C~ 70°C
• Umidità ambientale: < 90%
