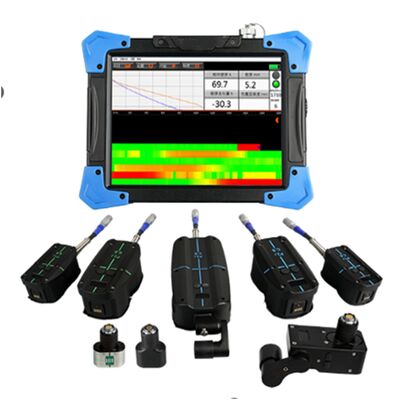

HEF-17B Pulse Eddy Current in use inspection spessore della parete del tubo metallico al di fuori dello strato di rivestimento Strumento di rilevamento

HEF-17B Pulse Eddy Current in use inspection spessore della parete del tubo metallico al di fuori dello strato di rivestimento Strumento di rilevamento

1       Breve introduzione

L'apparecchiatura può essere utilizzata per l'ispezione in servizio dello spessore della parete del tubo metallico al di fuori dello strato di rivestimento, invece di tradizionali incentivi corrente sinusoidale a corrente pulsante, campo magnetico impulso fuori del conduttore, il conduttore nel sensore di corrente pulsante eddy,misurando il processo di attenuazione del campo elettromagnetico di corrente vorticale pulsata, per valutare il grado di corrosione dello spessore della parete del tubo.senza lucidare, senza accoppiamento, la scansione continua dell'apparecchiatura in servizio, può migliorare significativamente l'efficienza di rilevamento.

Rispetto alla tecnologia convenzionale di prova di corrente pulsata,caratteristiche di scansione di precisione:minore interferenza da parte di fattori ambientali, elevata efficienza di rilevamento, maggiore risoluzione (può individuare una piccola corrosione, il tasso di rilevamento mancato è estremamente basso),adatti per il rilevamento della corrosione di parti ad alto rischio senza strato di rivestimento (senza o dopo la rimozione) o strato di rivestimento sottile (meno di300mm strato di rivestimento anticorrosivo, ecc.),ad esempio: condotte di processo dell'impianto di produzione, parete dell'acqua, tubo di forno, tubo di piccolo giunto, gomito, tee, ecc.

2      Modello e configurazione

3 Caratteristiche funzionali

Io...  ★Ci sono tasti di scorciatoia e schermo LCD sulla sonda, che può visualizzare lo stato di lavoro e i dati di rilevamento in tempo reale,e l'efficienza del lavoro è notevolmente migliorata senza frequente funzionamento dell'ospite durante il processo di rilevamento.

Io...  ★La sonda adotta la tecnologia di messa a fuoco elettronica, che ha una risoluzione spaziale più elevata, un maggiore riconoscimento e una maggiore capacità anti-interferenza per i difetti di corrosione locali.

Io...  Non sensibile alla forma del difettocts, può rilevare lacorrosione dello spessore della parete o altri difetti di riduzione dello spessore dei componenti metallici "con strato di copertura (strato isolante, strato di raffreddamento, strato protettivo, ecc.) ".

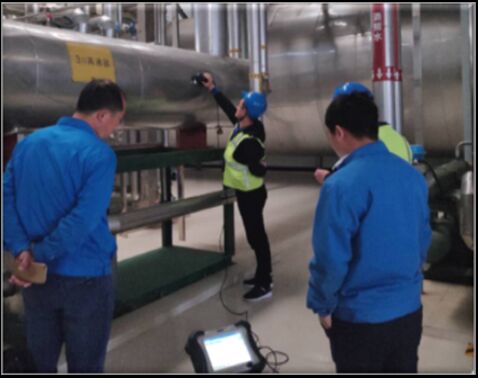

Io...  Le ispezioni possono essere effettuate quando l'apparecchiatura è in funzione (temperatura alta, bassa, materiali nell'apparecchiatura, ecc.).

Io...  Materiali rilevati: rilevamento di restanti spessori di parete di materiali metallici ferromagnetici quali acciaio al carbonio, acciaio a bassa lega.

Io...  ★Può anche rilevare gli spessori delle pareti rimanenti di acciaio inossidabile, lega di alluminio e altri materiali metallici non ferromagnetici.

Io...  Forma della piastra del tubo: piastra, strisciaIl tubo, il gomito, il serbatoio.

Io...  Materiali di rivestimento: materiali non conduttivi, non magnetici (amianto, schiuma ecc.), maglie metalliche, lamiere di ferro, lamiere di alluminio e altri strati di protezione metallica.

Io...  Fornitore di alimentazione ibrido AC/DC, batteria al litio ricaricabile integrata, funzionante continuamente per più di 4 ore.

Io...  Progettazione completamente sigillata IP64 anti-polvere e anti-spruzzo, involucro in silicone anti-cadute e anti-vibrazione, più adatta a condizioni di lavoro difficili.

4 Parametri tecnici

Io...  Altezza massima di sollevamento: 300 mm

Io...  Spessore massimo della parete di rilevamento: 2️45 mm

Io...  Diametro del tubo:≥20 mm

Io...  Spessore dello strato protettivo metallico:≤1 mm

Io...  ★Accuratezza di rilevamento ripetuto: 2%

Io...  ★Sensibilità al rilevamento dei difetti di corrosione: 5% (ratio volume)

Io...  Velocità di misura: 15~0,5 volte/s (riducendo con l'aumento dello spessore della parete misurata)

Io...  La lunghezza del cavo di sonda:3m, 10m (opzionale)

Io...  ★Batteria al litio ricaricabile integrata, funzionante continuamente≥Quattro ore.

Io...  ★Dimensioni e peso: Ospite: L290×W220×H95mm≤3,8kg, tipo P1/sonda piccola: L106×W61×H52mm 0,5 kg, tipo P2/sonda media:L148×W73×H192 mm 1 kg,P3/sonda grande:L196×W100×H62,5 mm 1,5 kg

Io...  Temperatura del mezzo di prova: -200️800°C

Io...  Temperatura di contatto della sonda:-50️+200°C

Io...  Temperatura di funzionamento dell'host: -10°C️+50°C

Io...  Umidità:≤85% R.H.

Io...  Fornitore di alimentazione dell'adattatore: monofaseAC100~240V/1.7A,50/60 Hz,Fattore di uscita DC20V/5A

Io...  Dissipazione di potenza:≤38VA

5    Lista di imballaggio

Io...  Unità principale(compreso il cavo dati, il caricabatterie, il cavo sonda 3m)                   1 set

Io...  Sonde ad alta risoluzione a tubo nudo in acciaio carbonio (C.S.compresa la maniglia)  1 pezzo

Io...  Sonde in acciaio al carbonio (C.S.: più piccole, medie,Grandi)                            1 Gruppo

Io...  Manuale operativo                                                                                1 Libro

Io...  Certificato di taratura HUATEC                                                        1 copia

Io...  Cas di strumentoe/bag                                                                             1Pezzo
