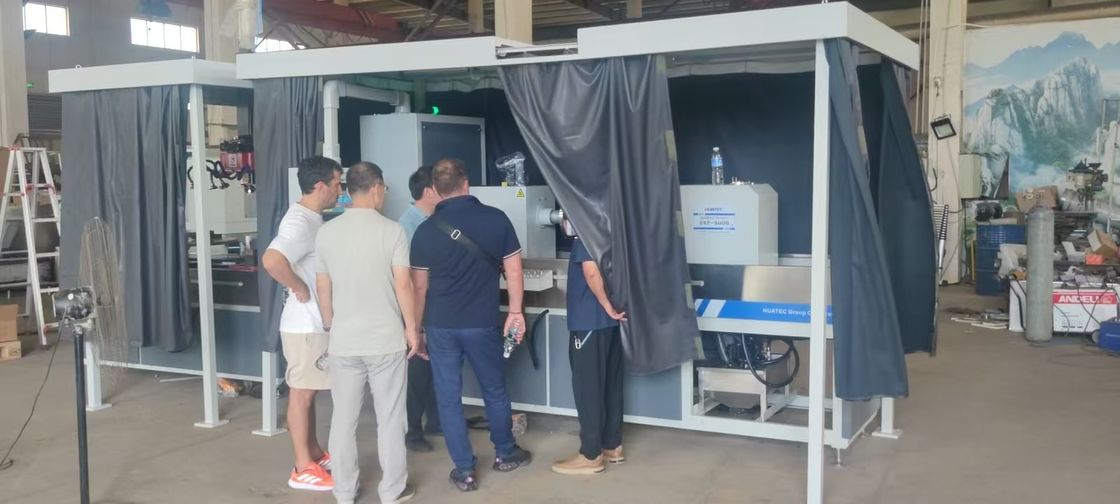

Macchina per l'ispezione con particelle magnetiche fluorescenti

Macchine per l'ispezione delle particelle fluorescenti magnetiche

1.Principio di funzionamento

La rilevazione delle particelle magnetiche utilizza l'interazione tra il campo di fuga magnetica e la polvere magnetica al difetto del pezzo da lavorare.Essa si avvale della differenza tra i difetti superficiali e quelli quasi superficiali dei prodotti in ferro e acciaio (come le crepe)In questo caso, il campo magnetico è distorto in posizione discontinua di questi materiali, mentre il campo magnetico è distorto in posizione discontinua.che formano parte della perdita di flusso magnetico e che provocano un campo di fuga magneticoAttraendo così la polvere magnetica per formare l'accumulo di polvere magnetica sul difetto - traccia magnetica, in condizioni di illuminazione adeguate, che mostra la posizione e la forma del difetto

2.Utilizzatori

La macchina di rilevamento dei difetti delle particelle magnetiche fluorescenti è utilizzata per rilevare la superficie e la superficie vicina del pezzo ferromagnetico (come: ingranaggio, anello di ingranaggio, albero di ingranaggio, ecc.) a causa della forgiatura, della spegnimento,macinazione, fatica causata da crepe e inclusioni di scorie e altri difetti fini.

Come funzionaLa parte è magnetizzata. Se c'è una crepa o un difetto, viene creato un "campo di perdita".queste particelle brillano brillantemente, rendendo visibili i difetti.
· difetti mirati: identifica crepe, cuciture, inclusioni, giri e altri difetti causati da stanchezza, trattamento termico, forgiatura, fusione o lavorazione.

Parametro tecnico

Distanza di rilevamento:Diametro degli ingranaggi ≤ 700 mm,altezza≤410 mm".

Diametro assiale ≤ 300 mm,Distanze<700 mm

Distanza tra gli elettrodi:0~410 mm(regolabile)

Corrente circonferenziale:AC 0~8000A Valore effettivo(Con controllore di fase di interruzione)

Potenziale magnetico longitudinale:AC 0~18000AT Valore effettivo(Con controllore di fase di interruzione)

Metodo di rilevamento:rilevamento di particelle fluorescenti magnetiche

Modalità di magnetizzazione:Magnetizzazione perimetrale, magnetizzazione longitudinale, magnetizzazione composita

Modalità di fissaggio:chiusura pneumatica

Effetto di demagnetizzazione:Remanenza inferiore a 0,3 mT

Sensitività di rilevamento:Disposizione chiara della pellicola di prova standard A1 (15/50)

Fornitore di alimentazione:a tre fasi a cinque fili AC 380V 50Hz

3.Descrizione del dispositivo

3.1Sistema di controllo elettrico

Il sistema di controllo è basato su un controller logico programmabile (PLC), che controlla il funzionamento di due elettrodi e il dispositivo di demagnetizzazione di magnetizzazione.Con il dispositivo di controllo come corpo principale, contiene vari componenti esecutivi, circuito di attivazione di magnetizzazione, trasformatore principale, ecc.

Input di corrente magnetizzante e altri parametri attraverso lo schermo touch. con modulo di input/output analogo PLC per ottenere la funzione di corrente magnetizzata prestabilita.

Tutti gli indicatori, i pulsanti e le luci di funzionamento dell'ospite di rilevamento difetti adottano una tensione di sicurezza di 24 V.

L'ospite di rilevamento difetti, demagnetizzatore e scaffale gabinetto di distribuzione sono affidabilmente messa a terra.

3.2Ospite

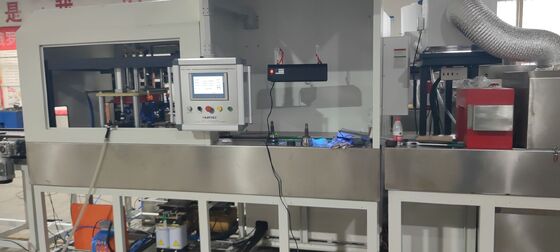

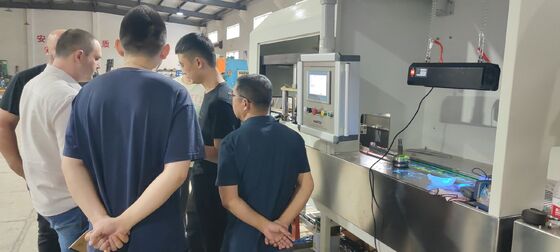

Macchina principale:Fusoliera, serbatoio di raccolta in acciaio inossidabile, magnetizzatore, sistema di spruzzatura.

Fusoliera:La fusoliera è saldata da materiale di alta qualità, forte e bello.

Serbatoio di raccolta in acciaio inossidabile:Realizzato in acciaio inossidabile di alta qualità per la raccolta di sospensioni magnetiche.

Magnetizzatore:Il meccanismo di fissaggio, l'elettrodo magnetizzante e la bobina magnetizzante sono composti da due elementi: l'elettrodo magnetizzante magnetizza il pezzo di lavoro per circonferenza e la bobina magnetizzante per longitudine.La bobina e la piastra dell'elettrodo sono di rame di alta qualitàIl meccanismo di fissaggio è azionato da componenti pneumatici e il pezzo di lavoro è fissato tra due elettrodi per formare un circuito di magnetizzazione circonferenziale.

3.3Sistema di spruzzatura a sospensione magnetica

Esso è composto da un serbatoio di raccolta a sospensione magnetica, una pompa d'acqua, una condotta e una testata di spruzzatore.agitare e pompare la sospensione magnetica di reflow all'ugelloIl serbatoio di raccolta dei liquidi è esterno e la ruota universale con freno è installata in basso.la piattaforma di osservazione e il nastro trasportatore demagnetizzante del motore principale sono tutti recuperati al serbatoio di raccolta del liquido per evitare gocciolate.

4.Principale marchio e fornitore di componenti elettrici

Tutti i componenti e i componenti dell'attrezzatura sono prodotti di marchi famosi importati o nazionali, i prodotti fatti in casa hanno superato il test di qualità.

5.Altri

5.1Installazione e debug

5.1 Assicurazione della qualità e servizio post-vendita

5.1.1 Tutti i componenti e le materie prime dell'apparecchiatura devono essere acquistati attraverso un rigoroso controllo e una certificazione per garantire che siano prodotti da produttori regolari.

5.1.2 Tutte le parti autofabbricate devono essere realizzate con materiali qualificati in stretta conformità ai requisiti del processo di progettazione.

9.1.3 Il periodo di garanzia è di dodici mesi a decorrere dalla data in cui la relazione di accettazione qualificata è firmata da entrambe le parti e il servizio è a vita.

5.2Imballaggio e trasporto

5.2.1 Imballaggio Le casse devono essere imballate in stretta conformità alle specifiche standard.

5.2.2 Le spese di imballaggio e di trasporto, le spese di trasporto e i premi di assicurazione del trasporto sono a carico del richiedente conformemente alle norme nazionali;mentre le spese di imballaggio sono a carico del fornitore.

6.Tabella di configurazione:

Meccanismo di magnetizzazione verticale (rilevamento dell'ingranaggio)   1 set

Meccanismo di magnetizzazione orizzontale (rilevamento dell'albero degli ingranaggi e delle piccole parti)   1 set

Fornitore di alimentazione magnetizzato (cabinetto di controllo della potenza)   1 set

Camera oscura   2 serie

Polvere magnetica fluorescente  1 lattina

Film di prova standard  1 set

Residuo magnetometro  1 set

Interruttore a piedi  1 set

Lampada UV sospesa  1 set

Lampada UV portatile  1 set
