PSM-5 Blocco di taratura del pannello di monitoraggio del sistema di penetrazione

PSM-5 Blocco di taratura del pannello di monitoraggio del sistema di penetrazione

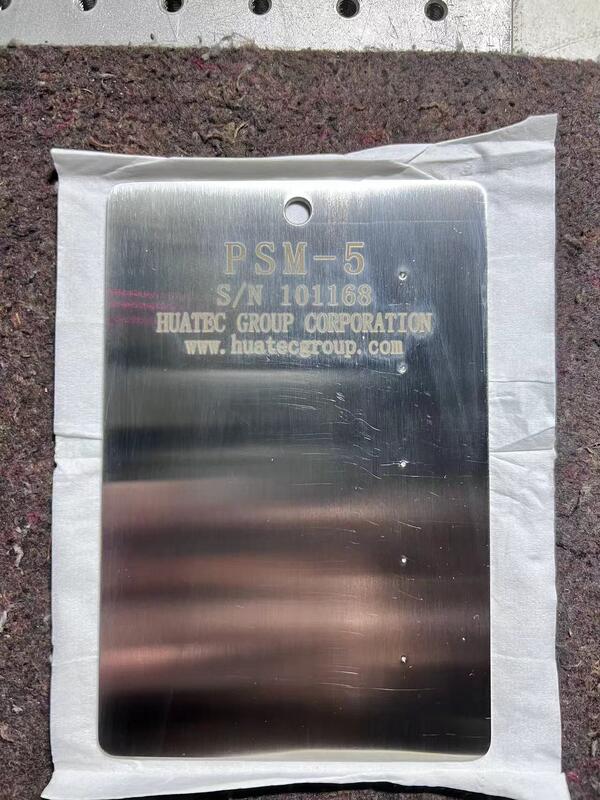

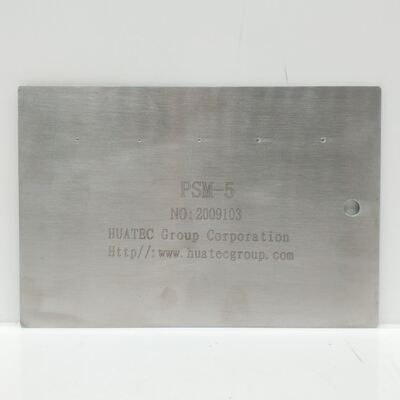

Pannello di monitoraggio del sistema di penetrazione, un pannello in acciaio inossidabile, di 0,090" di spessore e misura 4 x 6 pollici.Cinque centri di crepa sono uniformemente spaziati nel cromaggio in ordine di grandezzaIl più grande è facilmente visibile con penetranti a bassa sensibilità, mentre il più piccolo è difficile da osservare anche con materiali ad alta sensibilità.Adiacente alla sezione cromata si trova una zona di grana di "mezza rugosità", per giudicare le caratteristiche del lavaggio penetrante.

Il pannello PSM-5 è disponibile in due versioni.

     Tipo di gres a sfogo- ha una striscia cromata con una leggera frantumazione per offuscare la superficie.

     Tipo liscio- la striscia cromata della seconda versione non è sottoposta a granulazione.

Il trattamento del pannello PSM-5 soddisfa i requisiti MIL-STD-6866 e ASTM E-1417 per il controllo quotidiano del sistema.

Utilizzazione del blocco di prova PMS-5

Il "blocco di prova per il monitoraggio del sistema di penetrazione" può fornire un metodo per determinare rapidamente le prestazioni continue del sistema di ispezione della penetrazione del liquido,che possono riflettere i vari fattori del sistema. ️ Gli agenti chimici, gli agenti di pulizia, le scatole di asciugatura e gli agenti di sviluppo sono normali o no. Il blocco di prova PSM-5, noto anche come il blocco standard di difetti,può rivelare la perdita improvvisa di prestazioni di ciascun fattore, avvisando così l'operatore del fallimento delle prestazioni del sistema per evitare errori e omissioni.Il blocco di prova PSM-5 è lo strumento più pratico per l'ispezione della permeabilità per soddisfare i requisiti di MIL-STD-6866 e ASTM E1417, e soddisfa anche i requisiti di P&WA TAM146040.

Forma e struttura del blocco di prova PMS-5

Il blocco di prova PSM-5 è realizzato secondo lo standard P&WA, la sua matrice è in acciaio inossidabile, la superficie è divisa in due parti: zona di cromatura e zona di soffiatura del filo,ci sono 5 crepe irradianti di diverse dimensioni uniformemente distribuiti la zona di cromatura, la sua forma e dimensioni sono illustrate nella figura 1. Il disegno di 5 crepe irradianti sul blocco di prova è a forma di cerchio a stella o a forma radiale.e l'area di soffiatura è di rugosità media.
