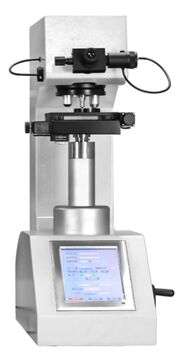

Tester di durezza Vickers automatico rotante a torre con touchscreen HVS-1MDT-AXY
Il tester di durezza Vickers microscopico automatico HVS-1MDT-axy è composto da due parti:
l Tester di micro durezza automatico rotante a torre con touchscreen HV-1MDT
l Sistema di misurazione e controllo automatico della durezza Vickers HVS - AXY
一,Tester di micro durezza automatico rotante a torre con touchscreen HV-1MDT
Introduzione al prodotto
Il tester di micro durezza digitale automatico con torretta HV-1MDT adotta un meccanismo di sollevamento a guida incrociata ottica, il valore di forza è accurato, l'immagine è chiara, è un tester di micro durezza di fascia alta ideale.
Le caratteristiche principali
1. Interfaccia touchscreen da 8 pollici, facile da usare;
2. Durante il test, la testa di pressione e l'obiettivo cambiano automaticamente l'uno con l'altro e il posizionamento automatico del punto di prova è accurato;
3. Viene adottato il meccanismo di sollevamento con guida incrociata ottica per garantire l'accuratezza della guida; Trasmissione di forza a due stadi a cremagliera e pignone, può realizzare una trasmissione di forza rapida e stabile;
4. Sorgente luminosa a LED, lunga durata, nessuna necessità di sostituire la lampadina;
5. Può essere dotato di una fotocamera integrata, l'immagine è più chiara.
6. Può essere calibrato secondo il blocchetto di durezza standard o la scala di lunghezza, secondo il valore di durezza alto, medio e basso corregge automaticamente la durezza, il valore di durezza è più accurato.
7. Tutti i parametri e i risultati del test vengono memorizzati su disco flash USB in formato Excel, il che è conveniente per l'elaborazione dei dati e l'output del rapporto di prova;
8. Vari valori di durezza vengono convertiti l'uno nell'altro;
9. I parametri di impostazione del test sono protetti da password;
10. Sono disponibili almeno 3 lingue, come cinese e inglese;
11. Con interfaccia RS-232, può essere collegato al computer (opzionale);
12. Forza di prova massima opzionale 2kg.
Parametri tecnici
|
Modello
|
HV-1MDT
|
|
Forza di prova
|
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N)
|
|
Conforme allo standard
|
GB/T4340.2,ASTM E92
|
|
Risoluzione di misurazione
|
0.01µm
|
|
Visualizzazione dati
|
Display touchscreen da 8 pollici, può memorizzare 20 tipi di risultati di test, dotato di disco U, stampante integrata opzionale e interfaccia RS-232
|
|
Scala di conversione
|
Rockwell, Brinell
|
|
Intervallo di prova di durezza
|
8~2900HV
|
|
Metodo di applicazione della forza di prova
|
Automatico (carico, mantenimento, scarico)
|
|
Ingrandimento
|
400X(test),100X(Test e osservazione)
|
|
Tempo di mantenimento del carico della forza di prova
|
1-99s
|
|
Altezza massima del campione ammissibile
|
100mm
|
|
Distanza tra testa e parete
|
130mm
|
|
Banco di prova X-Y
|
Dimensioni:100*100mm Movimento massimo:25*25mm
|
|
Dimensioni
|
540*260*650mm
|
|
Peso
|
Circa 50Kg
|
|
Potenza
|
AC220V+5%,50-60Hz
|

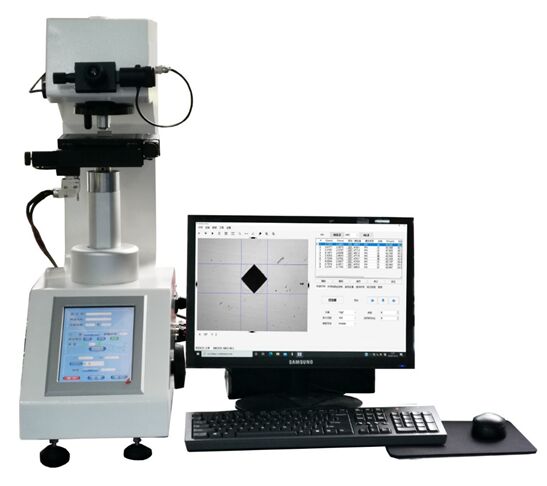

二,Sistema di misurazione e controllo automatico della durezza Vickers HVS - AXY
Il sistema di misurazione e controllo automatico della durezza Vickers HVS- AXY è un sistema di misurazione e controllo automatico computerizzato sviluppato in modo indipendente dall'azienda. È collegato in modo trasparente con vari tipi di tester di durezza Vickers (inclusi micro-Vickers), formando un set perfetto di sistema di misurazione automatica della durezza.
La misurazione automatica della durezza viene utilizzata principalmente per misurare la durezza Vickers di vari metalli e alcuni materiali non metallici. Può misurare la durezza di tutti i tipi di parti metalliche e componenti dopo il trattamento termico. Allo stesso tempo, è adatto per la determinazione della profondità dello strato di indurimento effettivo, dello strato di rivestimento e della posizione interessata dal calore delle parti saldate. Può anche essere utilizzato per osservare la struttura metallografica interna di varie parti metalliche e per raccogliere, visualizzare e stampare immagini.
Il sistema è particolarmente adatto per misurare la durezza superficiale del pezzo lavorato trattato termicamente, la curva di distribuzione del gradiente di durezza e la profondità dello strato di indurimento effettivo.
Parametri tecnici
1. La fotocamera ha un built-in da 5 megapixel e l'immagine è chiara.
2. Sistema operativo: Windows 10
3. Piattaforma di caricamento automatica X-Y ad alta precisione
|
Motore di azionamento
|
Motore passo-passo
|
|
Controllo del driver
|
La velocità di movimento sugli assi X-Y può essere modificata in modo flessibile tramite software.
|
|
Dimensioni
|
110 × 110mm
|
|
Distanza massima di movimento
|
50 × 50mm in direzione X-Y
|
|
Distanza minima di movimento
|
1mm
|
|
Velocità di movimento
|
1-10mm/sec,Regolabile
|
|
Precisione di ripetizione dello spostamento
|
1um-3um All'interno
|
|
Impostazione della modalità di movimento della piattaforma
|
È possibile fare clic su qualsiasi punto nell'interfaccia per selezionare automaticamente il punto, è possibile impostare la posizione di partenza della linea retta e la posizione del movimento casuale, tramite il clic del mouse sulla piattaforma di spostamento automatica X-Y è possibile un controllo arbitrario del movimento in 8 direzioni, la velocità è regolabile, è possibile resettare automaticamente, è possibile resettare arbitrariamente a zero le coordinate
|
4. Software di misurazione e controllo
|
Descrizione del sistema
|
Completa automaticamente la pressione continua, il mantenimento del carico, la lettura, la registrazione dei dati, scegliendo un metodo di misurazione tutte le misurazioni verranno completate automaticamente rapidamente;
Seleziona linee rette, linee a zig-zag, cerchi, archi, punti casuali, matrici e modalità di autoapprendimento in base a diverse esigenze; Il software di elaborazione dati viene utilizzato per migliorare la leggibilità delle indentazioni non chiare su superfici non lisce;
La profondità dello strato indurito formato dopo la misurazione continua del campione può essere visualizzata in formato tabellare.
Può facilmente produrre tutti i tipi di dati di misurazione, tabelle di valori di durezza, profondità dello strato indurito, valori massimo, medio, minimo.
|
|
Controllo del tester di durezza
|
Il tester di durezza può essere controllato automaticamente: torretta automatica (obiettivo, penetratore, obiettivo cambio automatico), caricamento automatico, controllo misurazione automatica
È possibile impostare la luminosità della sorgente luminosa del tester di micro durezza
Seleziona l'obiettivo di controllo per la conversione e rifletti nell'interfaccia software per calcolare le variazioni dei parametri
Seleziona o avvia il controllo dei penetratori del durometro per entrare automaticamente nella posizione di carico, caricare, mantenere, scaricare e tornare automaticamente alla posizione dell'obiettivo di misurazione
Il carico impostato dal durometro può essere automaticamente riflesso sull'interfaccia software
|
|
Modalità di movimento della piattaforma dell'oggetto di controllo (Patten)
|
Il sistema software può controllare la piattaforma di caricamento automatica per la programmazione e il movimento, che può essere:
1) Modalità di misurazione (Casuale A)
Utilizza questa modalità per sopprimere e leggere un punto opzionale.
2) Modalità di misurazione (Casuale B)
Misura e legge qualsiasi punto. Ruota la posizione delle coordinate selezionate con qualsiasi angolo.
3) Pressione trasversale (direzione asse X) e lettura
4) Pressione longitudinale (direzione asse Y) e lettura
5) Modalità di misurazione (Impostazione linea A)
Utilizza questa modalità per premere e leggere la superficie in una direzione angolare (movimento a zig-zag, ovvero misurazione della profondità dello strato indurito del movimento a linea spezzata).
6) Modalità di misurazione (Impostazione linea B)
Utilizza questa modalità per pressione e lettura a intervalli regolari.
7) Metodi di programmazione mobile come il movimento delle coordinate della traiettoria
Le 8 linee sopra possono essere impostate contemporaneamente, ogni linea può impostare 999 posizioni
|
|
Metodo di misurazione
|
Modalità automatica: caricamento automatico + misurazione automatica + visualizzazione automatica dei risultati di misurazione
Misurazione manuale opzionale
|
|
Metodo di acquisizione/riconoscimento immagini
|
Adotta fotocamere di alta qualità e alta risoluzione con una risoluzione di 12 milioni e acquisizione di immagini originali di grandi dimensioni; Una varietà di metodi di compressione delle immagini è comoda da usare (immagini adottate e risultati di misurazione per il formato di archiviazione, formato di archiviazione immagini BMP, JPG e altri formati di file comuni).
Il sistema di misurazione automatica delle indentazioni Vickers adotta la tecnologia di riconoscimento dei pixel e analizza l'immagine dell'indentazione tramite un software speciale di analisi delle indentazioni Vickers, e il software di analisi adotta la tecnologia di elaborazione delle immagini digitali con algoritmo di segmentazione dei bordi per estrarre il bordo dell'indentazione sperimentale, e quindi il metodo di estrazione del bordo delle indentazioni di micro durezza è quello di analizzare il segnale di campionamento dell'indentazione di prova con la teoria della multi-risoluzione wavelet, e di adattare la linea del bordo dell'indentazione con il metodo dei minimi quadrati, può estrarre rapidamente e accuratamente e calcolare automaticamente il valore di durezza Vickers dall'area di indentazione del test di durezza Vickers della microstruttura, e migliorare la leggibilità delle indentazioni non chiare su superfici non lisce.
|
|
Tempo di misurazione automatico
|
Circa 0.3sec/1 Indentazione
|
|
Indentazioni di misurazione ripetitive
|
±1.0% (700HV/500gf)
|
|
L'indentazione minima misurabile
|
Circa 5mm (misurazione automatica)
|
|
Unità minima di misurazione
|
0.01mm
|
|
Lingua
|
Inglese
|
|
Formato output dati/
Funzione di modifica
|
Il rapporto di ispezione può essere personalizzato in base alle esigenze dell'utente;
Attraverso il software di elaborazione dati, la profondità dello strato indurito formato dopo la misurazione continua del campione può essere visualizzata in forma tabellare.
Può facilmente produrre una varietà di dati di misurazione, tabelle di valori di durezza, profondità dello strato indurito, valori massimo, medio, minimo, visualizzare e produrre immagini a colori con valore di durezza;
Il valore di durezza, la tabella di durezza, il grafico della profondità dello strato indurito, l'inserimento di immagini e altri dati possono essere modificati e stampati in modo flessibile in un rapporto di prova "WORD" (opzionale "EXCEL") contenente statistiche matematiche e curva di profondità dello strato indurito e salvati (formato WORD) (opzionale "EXCEL"), è anche possibile stampare la topografia del campione osservato e salvarla. La microstruttura dell'indentazione e dello sfondo è stata riflessa direttamente, e l'analisi metallografica è stata effettuata con diversi obiettivi di ingrandimento.
|
