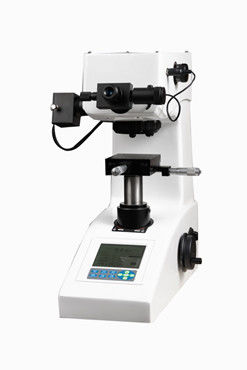

HVS-100MDX-AXY Torretta completamente automatica Display digitale touch screen Vickers Hardness Tester
Il micro Vickers testatore di durezza HVS-100MDX-AXY completamente automatico è composto da due parti:
Io... THV-100MDX Torretta automatica Display digitale touch screen Vickers Tester di durezza
Io... Vickerssistema di misurazione e controllo automatico della durezza
HV-100MDX Torretta automatica Display digitale touch screen Vickers Tester di durezza
Ⅰ,Introduzione al prodotto:
Il HV-100MDXTester di durezza Vickers a schermo sensoriale digitale automaticoè a:
1. 10 livelli di forza di prova, forza massima 100 kg
2. Torre di mattoni automatica
3. Visualizzazione numerica automatica del valore di durezza
4. 8 polliciinterfaccia touch screen, facile da usare
Ⅱ,Caratteristiche principali
1. 10 livelli di forza di prova, che soddisfano tutte le forze di prova nella norma
2. 8 polliciinterfaccia touch screen, facile da usare;

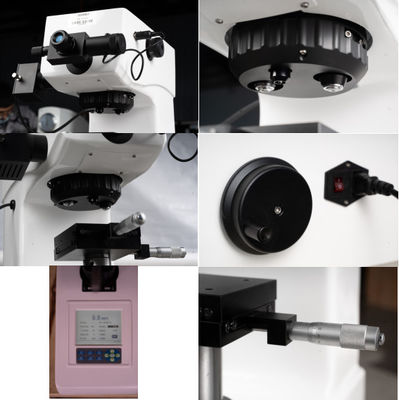

3. La torretta rotante è dotata di due obiettivi di ingrandimento diversi, 10X e 20X, che possono essere utilizzati per scansionare una vasta gamma di contorni di campioni a bassa ingrandimento se necessario.
4. Per la misurazione sono disponibili obiettivi con ingrandimento 10X e 20X, mentre 40X è opzionale.
5. Durante la prova, la testa di pressione e la lente oggettiva si scambiano automaticamente e il punto di prova viene posizionato automaticamente con precisione;
6. può essere calibrato secondo blocchi standard di durezza o scale di lunghezza, eLa correzione della durezza può essere effettuata automaticamente in base ai valori di durezza elevati, medi e bassi, rendendo il valore di durezza più preciso.
7. conversione tra vari valori di durezza;
8. Tutti i parametri di prova e i risultati di prova sono memorizzati in una chiavetta flash USB in formato Excel per facilitare l'elaborazione dei dati e l'uscita del rapporto di prova;
9. I parametri di impostazione dei test sono protetti da password;
10. La fonte luminosa utilizza una lampada a LED, che ha una lunga durata e non ha bisogno di sostituire la lampadina;
11. Fotocamera integrata, immagini più chiare;
12. Sono disponibili diverse lingue tra cui cinese e inglese per la selezione;
Ⅲ,Parametri tecnici:
|
Modello
|
HV-100MDX
|
|
Forza di prova
|
2.0 Kgf (19.6N), 3.0 Kgf (29.4N), 5.0 Kgf (49.0N), 10.0 Kgf (98.0N), 20.0 Kgf (196N), 30.0 Kgf (294N), 50.0 Kgf (490N),60.0 Kgf (588N),80.0 Kgf (784N),100.0 Kgf (980N)(Il valore della forza può essere personalizzato)
|
|
Norme di attuazione
|
GBT4340.1, GBT4340.2, ASTM_E92
|
|
Conversione del valore di durezza
|
Secondo le norme GB1172-99 e ASTM
|
|
La precisione si incontra
|
L'applicazione del regolamento (CE) n. 1907/2006 non è obbligatoria.
ASTM E-384, ISO 6507-2, ISO 4546
|
|
Metodo di carico
|
Caricamento/detenzione/scarico automatico
|
|
Meccanismo della torre rotante
|
Automatico, manuale
Lente obiettiva - indentore - cambio e rotazione automatici dell'obiettivo
La torretta automatica fornisce una sequenza di funzionamento rapida e facile senza rotazione manuale della torretta, consentendo lo scambio automatico della lente oggettiva e dell'indentore.Il centro dell'obiettivo e il centro dell'indentore sono allineati con precisione entro 1 micronLa posizione centrale dell'obiettivo è regolabile.
|
|
Unità di prova minima
|
00,01 μm
|
|
Fonte di dati
|
Lettura del display LCD, salvare direttamente su USB in formato EXCEL
|
|
Scala di conversione
|
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
|
|
Intervallo di prova di durezza
|
8 ~ 2900HV
|
|
Metodo di applicazione della forza di prova
|
Automatico (carico, tenuta, scarico)
|
|
Occhiali di misura
|
10x elettronico
|
|
lente obiettiva
|
10X, 20X
|
|
Ingrandimento totale
|
100X, 200X
|
|
Tempo di tenuta della forza di prova
|
1 ~ 99
|
|
Altezza massima ammissibile del campione
|
160 mm
|
|
Distanza dal centro dell'indentore alla parete esterna
|
160 mm
|
|
dimensione
|
580*190*700 mm
|
|
peso
|
Circa 55 kg.
|
|
alimentazione elettrica
|
AC220V+5%, 50-60 Hz
|
Ⅴ,Accessori standard:
|
nome
|
quantità
|
nome
|
quantità
|
|
Occhiale micrometrico
|
1
|
banco di prova piatto
|
1
|
|
Blocco di prova di durezza Vickers
|
2 pezzi
|
Fusibili di riserva (2A)
|
2 pezzi
|
|
cavo di alimentazione
|
1 radice
|
sacchetto di polvere
|
1
|
|
Unità flash USB
|
1
|
Stylus
|
1
|
|
chiave inglese esagonale (2,5 mm)
|
1
|
Piedi di livellamento
|
4
|
|
Certificato del prodotto, carta di garanzia
|
1 porzione
|
manuale
|
1 porzione
|
HVS AXY Vickers sistema di misurazione e controllo automatico della durezza
Il sistema di misurazione e controllo automatico della durezza HVS-AXY Vickers è un sistema controllato al computer sviluppato in modo indipendente da Naibo (certificato di registrazione del software n. 2016SR176822).Si collega perfettamente con vari modelli di Vickers (compresi Micro Vickers) Vickers tester di durezza per formare un perfetto tester di durezza sistema di misurazione automatica.
Questo sistema automatico di misurazione della durezza è utilizzato principalmente per la prova di durezza Vickers di vari metalli e di alcuni materiali non metallici.Può misurare la durezza di varie parti metalliche e parti dopo il post-trattamento termicoÈ inoltre adatto per misurare la profondità effettiva dello strato indurito, le zone colpite dal calore dei rivestimenti e delle saldature.Può anche essere utilizzato per osservare la struttura metallografica interna di varie parti metalliche e per catturare, visualizzare e stampare immagini.
Il sistema è particolarmente adatto per misurare la durezza superficiale, la curva di distribuzione del gradiente di durezza e la profondità effettiva dello strato indurito dei pezzi trattati termicamente.
一, Parametri tecnici
1. La telecamera.è integrato con 5milionipixel e l'immagine è chiara.
2. Computersistema operativo: Windows 10
3. Stadio XY automatico ad alta precisione
|
motore di trazione
|
motore a passo
|
|
Controllo della trazione
|
La velocità di movimento nell'asse XY può essere modificata in modo flessibile tramite software
|
|
dimensione
|
110 × 110 mm
|
|
Distanza massima di movimento
|
50 × 50 mm in direzione XY
|
|
Distanza minima di movimento
|
1mm
|
|
Velocità di movimento
|
1-10 mm/sec, regolabile
|
|
Ripetibilità dello spostamento
|
Entro 1-3um
|
|
Impostazione della modalità di movimento del palco
|
Puoi selezionare automaticamente i punti cliccando su qualsiasi punto dell'interfaccia con il mouse, impostare la posizione di partenza della linea retta e la posizione di movimento casuale,e controllare il movimento della fase di traduzione automatica XY in 8 direzioni facendo clic sul mousePuoi regolare la velocità, ripristinare automaticamente e cancellare le coordinate a tuo piacimento.
|
4. Software di misurazione e controllo
|
Descrizione del sistema
|
Può eseguire scansioni panoramiche e di bordo.Selezionando un metodo di misurazione, tutte le misurazioni saranno completate automaticamente e rapidamente.
Scegli tra linee rette, linee in zigzag, cerchi, archi, punti casuali, matrice e modalità di autoapprendimento in base alle tue esigenze;migliorare la leggibilità delle rilievi non chiare su superfici non lisce attraverso un software di elaborazione dei dati;
La profondità dello strato indurito formato dopo la misurazione continua del campione può essere mostrata sotto forma di tabella;
Può generare comodamente vari dati di misura, tabella dei valori di durezza, profondità dello strato indurito, valore massimo, valore medio e valore minimo.
|
|
Controllo del misuratore di durezza
|
Controllo automatico del misuratore di durezza: torretta automatica (lente obiettiva, indentore, commutazione automatica della lente obiettiva), carico automatico, controllo automatico delle misure
La luminosità della sorgente luminosa del microhardness tester può essere impostata
Selezionare per controllare la conversione dell'obiettivo e riflettere i cambiamenti dei parametri di calcolo nell'interfaccia software
Selezionare o iniziare a controllare l'indentore del tester di durezza per inserire automaticamente la posizione di carico, caricare, trattenere, scaricare e tornare automaticamente alla posizione della lente di misura
Il carico impostato dal tester di durezza può essere riflesso automaticamente sull'interfaccia software
|
|
Controllare il movimento del palco (Patten)
|
Il sistema software può controllare lo stadio automatico per eseguire il movimento programmato e può eseguire:
1) Modalità di misurazione (random A)
Usa questa modalità per punzionare e leggere un punto arbitrario.
2) Modalità di misura (casuale B)
Misurare e leggere qualsiasi punto. ruotare la posizione delle coordinate selezionate da qualsiasi angolo.
3) eseguire una pressione e una lettura orizzontali (asse X)
4) Pressione e lettura longitudinali (direzione dell'asse Y)
5) Modalità di misura (set di linee A)
Utilizzare questa modalità per colpire e leggere la superficie in una direzione angolare (movimento a forma di Z, cioè movimento di linea rotta per la misurazione della profondità della cassa).
6) Modalità di misura (insieme di linee B)
Utilizzare questa modalità per premere e leggere a intervalli fissi.
7) Traccia il movimento delle coordinate e altri metodi di programmazione del movimento
Il sopra può impostare 8 linee rette allo stesso tempo, e ogni linea retta può impostare 999 posizioni
|
|
Metodo di misurazione
|
Modalità automatica: caricamento automatico + misurazione automatica + visualizzazione automatica dei risultati di misurazione
Misurazione manuale facoltativa
|
|
Metodi di acquisizione/riconoscimento delle immagini
|
adottare una fotocamera ad alta qualità e risoluzione con una risoluzione di 5 milioni e acquisizione di immagini originali di grandi dimensioni;i metodi di compressione di immagini multiple sono convenienti da utilizzare (le immagini e i risultati delle misurazioni sono memorizzati in formati di file comuni come BMP e JPG).
Il sistema automatico di misurazione delle indentazioni Vickers utilizza la tecnologia di riconoscimento dei pixel peranalizzare l' immagine con un software di analisi della durezza di Vickers.Il software di analisi utilizza la tecnologia di elaborazione digitale delle immagini e l'algoritmo di segmentazione dei bordi per estrarre il bordo di intaglio di prova,e quindi utilizza la teoria wavelet multi-risoluzione per analizzare il segnale di campionamento della rientrata di prova. Il metodo dei minimi quadrati viene utilizzato per adattare il bordo di indentamento alla linea retta per estrarre il bordo di indentamento di microhardness.Questo metodo consente di estrarre rapidamente e con precisione l'area di rientrate della microstruttura Vickers test di durezza e calcolare automaticamente il valore di durezza Vickers, di conseguenzamiglioramento della leggibilità delle indentate non chiare su superfici non lisce.
|
|
Tempo di misurazione automatico
|
Circa 0,3 secondi di indentatura.
|
|
Ripetibilità delle misurazioni
|
±1,0% (700HV/500gf)
|
|
Indentatura minima misurabile
|
Circa 5mm (misurazione automatica)
|
|
Unità di misura più piccola
|
0.01mm
|
|
lingua
|
Inglese
|
|
Formato di uscita dei dati/
Caratteristiche di modifica
|
I rapporti di ispezione possono essere personalizzati in base alle esigenze dell'utente;
Attraverso un software di elaborazione dei dati, i valori di profondità dello strato indurito formato dopo una misurazione continua del campione possono essere visualizzati sotto forma di tabella;
Può generare comodamente vari dati di misurazione, tabella dei valori di durezza, profondità dello strato indurito, valore massimo, valore medio, valore minimo e visualizzare e generare immagini a colori con valori di durezza;
Valori di durezza, tabelle di durezza, grafici di profondità dello strato indurito, and image insertion data can be flexibly edited and printed in WORD (EXCEL optional) to produce test reports containing mathematical statistics and hardened layer depth curves (WORD format) (EXCEL optional)La topografia del campione osservato può anche essere stampata e salvata, riflettendo direttamente la microstruttura dell'indentation e dello sfondo.L'analisi e l'osservazione metallografica possono essere effettuate anche con diversi obiettivi di ingrandimento.
|
二, Scopo della fornitura:
|
|
HVS️Sistema di misurazione e controllo automatico della durezza AXY Vickers
|
1 set t
|
|
1
|
Casella di trasmissione automatica (150×150 mm, percorso X, Y 50 mm)
|
- Un centesimo.
|
|
2
|
Computer di marca
|
- Un centesimo.
|
|
3
|
Fotocamera digitale industriale 1,3 milioni di pixel
|
- Un centesimo.
|
|
4
|
Adapter ottico e supporto C
|
- Un centesimo.
|
|
5
|
Unità flash USB (contenente software HVS-AXY)
|
1pc
|
三, Servizio post-vendita
1. Tempo di consegna
La consegna avverrà entro 10 giorni lavorativi dalla firma del contratto.
2. Dati tecnici
1) fornire all'acquirente la garanzia di verifica della qualità di fabbrica e le informazioni tecniche casuali complete insieme allo strumento;
2) Fornire all'acquirente una versione in cinese del manuale d'uso insieme allo strumento, compreso il manuale di installazione, funzionamento, manutenzione, utilizzo e riparazione dello strumento;
3) Il software speciale con diritti di proprietà intellettuale indipendenti e un CD di backup sono forniti in modo casuale, e gli utenti godono del diritto a vita di utilizzare il software.
3. Installazione, messa in servizio, accettazione e formazione
1) Responsabile dell'installazione gratuita e del debug dell'apparecchiatura dopo il suo arrivo;
2) Nel sito dell'utente entrambe le parti devono ispezionare e accettare l'aspetto, il funzionamento e l'accuratezza dell'apparecchiatura secondo le pertinenti norme nazionali, accordi tecnici, elenchi di configurazione,parametri tecnici del prodotto e indicatori tecnici di fabbrica;
3) Dopo l'accettazione definitiva dell'apparecchiatura, il fornitore sarà responsabile della formazione gratuita in loco sull'uso, maintenance and repair procedures of the equipment to the user's operating technicians for a period of 2 working days (to ensure that the user's technicians can operate independently and perform basic maintenance on the equipment).
4. Garanzia e riparazione
1) Il periodo di garanzia della qualità del prodotto è:12mesi;
2) Dopo l'accettazione finale dell'attrezzatura, i pezzi e i servizi saranno forniti gratuitamente durante il periodo di garanzia e saranno garantiti tempestivi ed efficaci;(Dopo l'accettazione, il periodo di garanzia sarà calcolato a decorrere dalla data della firma dell'accettazione da parte di entrambe le parti)
3) Dopo la scadenza del periodo di garanzia dell'attrezzatura, possiamo ancora fornire supporto tecnico e fornitura preferenziale di pezzi di ricambio.
5. Impegno di servizio post-vendita
1) Abbiamo centri di manutenzione fissi e personale di manutenzione professionale in Cina per fornire servizi di manutenzione per tutta la vita;
2) In caso di guasto dell'apparecchiatura, il fornitore deve rispondere entro 8 ore dal ricevimento delle informazioni dell'utente, arrivare al sito dell'utente entro 48 ore,eliminare il problema e mettere in funzione l'apparecchiatura entro 3 giorni lavorativiSe l'attrezzatura deve essere restituita alla fabbrica per la riparazione,il fornitore garantisce di fornire attrezzature simili per un uso temporaneo per garantire che la prova e l'ispezione dell'utente possano procedere normalmente;.
3) Garanzia di visitare l'utente almeno una volta durante il periodo di garanzia;
4) Fornire assistenza tecnica gratuita agli utenti in base alle loro esigenze.
