Detettore di difetti portatile a raggi X a conversione di frequenza 350KV XXG-3505
Caratteristiche:
◆Adottare un controllo microcomputer e una struttura modulare, con una forte capacità anti-interferenza e un'alta automatizzazione e prestazioni affidabili.
◆Il parametro di impostazione, il processo di lavoro e l'indicazione del problema saranno indicati sullo schermo LED.
◆La chiave di invecchiamento indipendente è progettata per consentire una conveniente invecchiamento della macchina.
◆Il tempo di irradiazione al raffreddamento è 1:1.
◆Il controller può riconoscere automaticamente il tipo di generatore a raggi X.
◆Il pannello a colori impermeabile all'acqua e alla polvere e la tastiera sonora digitale sono introdotti per selezionare prontamente e con precisione i parametri di esposizione.
◆Assicurare la sicurezza nell'uso dello strumento, che è installato con sovratensione, sotto tensione,
dispositivo di protezione da sovraccarico, sottoccarico e temperatura.
◆È stata progettata una serratura di sicurezza unica che protegge l'operatore dai danni delle radiazioni.
◆Adottare la gamma più ampia di valori KV e risolvere il problema di difficoltà del breve raggio radiografico.
◆Funzione di ritardo dell'esposizione ------ il tempo di ritardo può essere impostato a meno di 10 minuti per mantenere l'operatore al sicuro dal luogo di lavoro.
◆Incontrare diversi generatori e funzionare in modo affidabile.
◆Il numero di esposizioni può essere accumulato.
(Dopo che l'unità è pronta, ma prima di premere il tasto "ON", è possibile premere tre volte il tasto "A" (tasto di ritardo) per controllare il numero di esposizioni e premere qualsiasi tasto per tornare indietro.)
◆Con uscita della lampada di avvertimento a raggi e terminale di collegamento del cavo di blocco porta-macchina.
(blocco porta-macchina ̇ quando la porta principale si apre, lo strumento interrompe automaticamente l'alta tensione per proteggere l'operatore)
Principali parametri tecnici
|
TIPO
Articolo 1
|
Dati di origine |
| Spessore massimo di penetrazione Acciaio (A3) |
60 mm |
| Distanza focale |
600 mm |
| Tempo di esposizione |
5 minuti. |
| Tipo di film |
Agfa D7 |
Disegno di intensificazione a doppio piombo
|
0.03 |
| Dispositivi per le stanze oscure |
20±2°C |
| Sviluppo |
Cinque minuti. |
| Nero |
1.5 |
| Input |
Voltaggio (V) |
220V±10% 50-60Hz |
| Capacità (KVA) |
3.5 |
| Prodotto |
Tensione del tubo (KVP) |
200-350Kv |
| Corrente del tubo (mA) |
5 |
| Stabilità |
± 1% |
|
Raggi X
Tubo
|
Focalizzazione mm2 |
2.5x2.5 |
| Angolo di radiazione |
40 ± 5° |
| Sensibilità |
k≤1,8% |
| Modalità di funzionamento |
Funzionamento intermittente, tempo di irraggiamento al tempo di raffreddamento è 1:1 |
|
Radiografia
Controller
|
Dimensione |
350×290×160 |
| Peso |
11 kg |
| Struttura del circuito |
Controllo microcomputer, struttura modulare, comando vocale |
|
Raggi X
Generatore
|
Frigorifero |
raffreddamento ad aria forzata |
| Isolamento |
SF6 Isolamento a gas |
| Pressione di lavoro |
0.35Mpa-0.45Mpa |
| Dimensione |
335×335×700 |
| Peso (kg) |
43 kg |
| Temperatura di funzionamento |
-10°C−+40°C |
| |
|
|
|

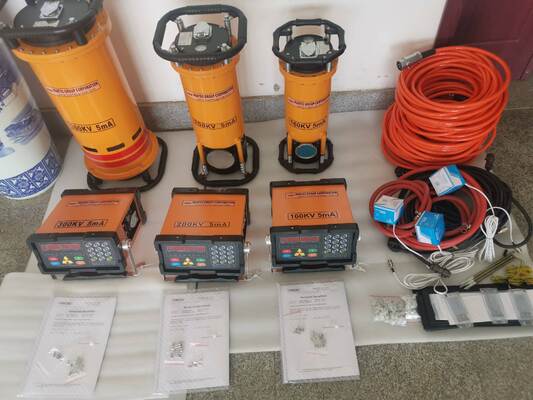

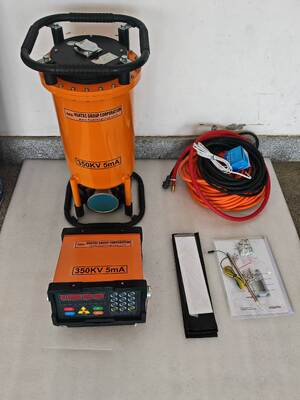

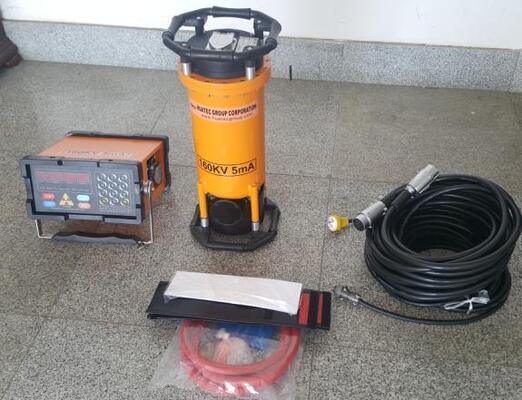

Fornitura standard
| tubi a raggi X in ceramica direzionale |
1 pz. |
|
| Generatore |
1 set |
|
| Cable di collegamento ad alta tensione |
1 pz. |
25 metri |
| Controller |
1 set |
|
| Cavo di alimentazione |
1 pz. |
10 metri |
| Cavo di messa a terra |
1 pz. |
5 metri |
| Accessori |
1 set |
|
| (Comprese: lampadina di allarme,1 p.c.; carta di piombo, 1 scatola; cassette scure di pellicola 5 p.c.; schermo di intensificazione 5 p.c.; penetrametro di filo (IQI) 1 set; fusibile 1 p.c.) |
Accessori opzionali:
Piattaforma di prova, penetrometro IQI/cavo, lettera/cifre a piombo, nastro a piombo, cassetta, schermo a piombo, dosimetro personale, visualizzatore di film, densitometro, sviluppatore di film, luce di camera oscura, blocco di taratura RT ecc..
