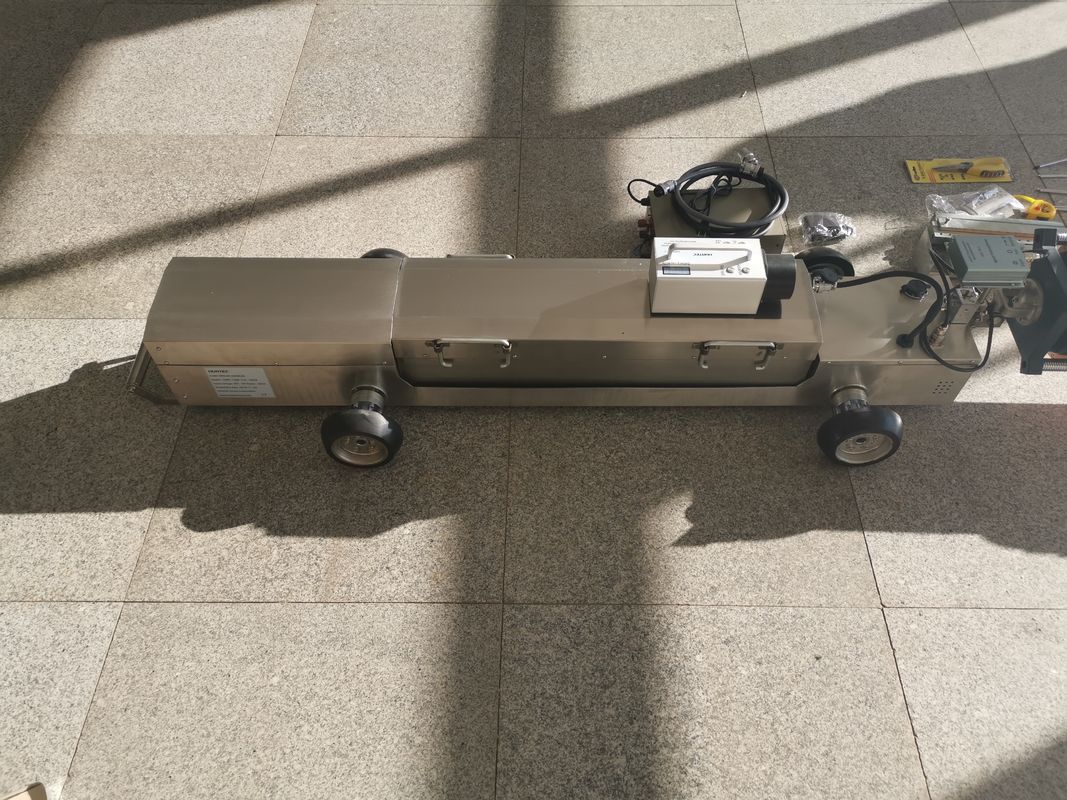

Crawler per tubi a raggi X HUATEC HXPC-100B1
Principali oggetti di ispezione
·Ispezione delle saldature circonferenziali dei tubi: viene eseguita un'esposizione panoramica al 100% delle saldature circonferenziali di testa dei tubi per rilevare difetti come porosità, inclusioni di scorie, mancanza di penetrazione, cricche, ecc. Questo tipo di ispezione utilizza tipicamente un fascio di raggi X di 360 ° x 30 ° per garantire un'immagine circolare della saldatura.
·Ispezione della corrosione e dello spessore della parete del corpo del tubo: può identificare la corrosione, l'erosione e la perdita di spessore della parete interna del tubo, inclusa la corrosione sotto lo strato isolante (CUI) del tubo con strato isolante, e solitamente non richiede lo spegnimento o la rimozione dello strato isolante.
·Anomalie strutturali interne: vengono riscontrati blocchi, depositi, deformazioni o altri danni meccanici all'interno del tubo.
Parametri
|
Modello crawler
|
HXPC-100B1X
|
|
Diametro interno del tubo applicabile
|
Φ400-1100 mm
|
|
Pendenza ottimale di salita del tubo di pulizia
|
12°
|
|
metodo di controllo
|
Posizionamento magnetico
|
|
tensione di uscita
|
150-250 kv
|
|
Corrente di uscita
|
3 mA
|
|
tempo di esposizione
|
0-3 min
|
|
precisione di posizionamento
|
±5 mm
|
|
Velocità di spostamento
|
12 m/min
|
|
Tensione / capacità batteria
|
108V/7AH,108V/12AH
|
|
Distanza di marcia senza esposizione
|
2000m
|
|
Spessore della parete applicabile
|
≤34mm
|
|
Lunghezza totale crawler mm
|
2100(corpo macchina1100mmscarpe550mm)
|
|
Modalità di guida
|
Singola trazione
|
|
dimensione punto focale
|
2.0*2.0
|
|
Angolo di radiazione X-ray
|
360°*30°
|
|
Temperatura ambiente operativa
|
-20°C a +75°C
|
|
temperatura di stoccaggio
|
0°C a +60°C
|
|
Umidità ambientale applicabile
|
≤85%
|
|
Peso pacco batteria
|
21Kg,42Kg
|
|
Peso generatore
|
13kg
|
|
Peso di salita
|
30kg
|
|
Raggio di sterzata del crawler
|
＞7D
|
|
Tipo di generatore
|
HUATEC XXGH-2505tubo ceramicoCaratteristiche
|
l
Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri. l
Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri. l
Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri. l
Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri. l
Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri. l
Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri. l
Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri. l
Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri. l
Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri. l
Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri. l
Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri.
