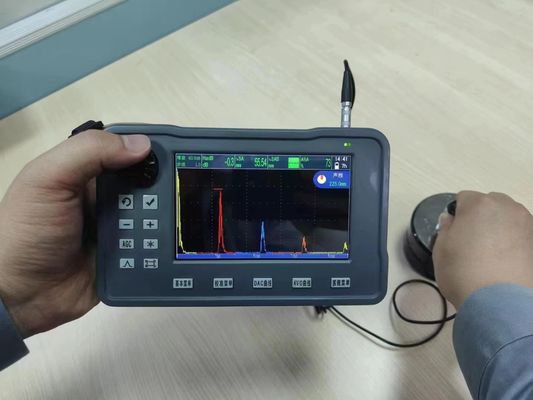

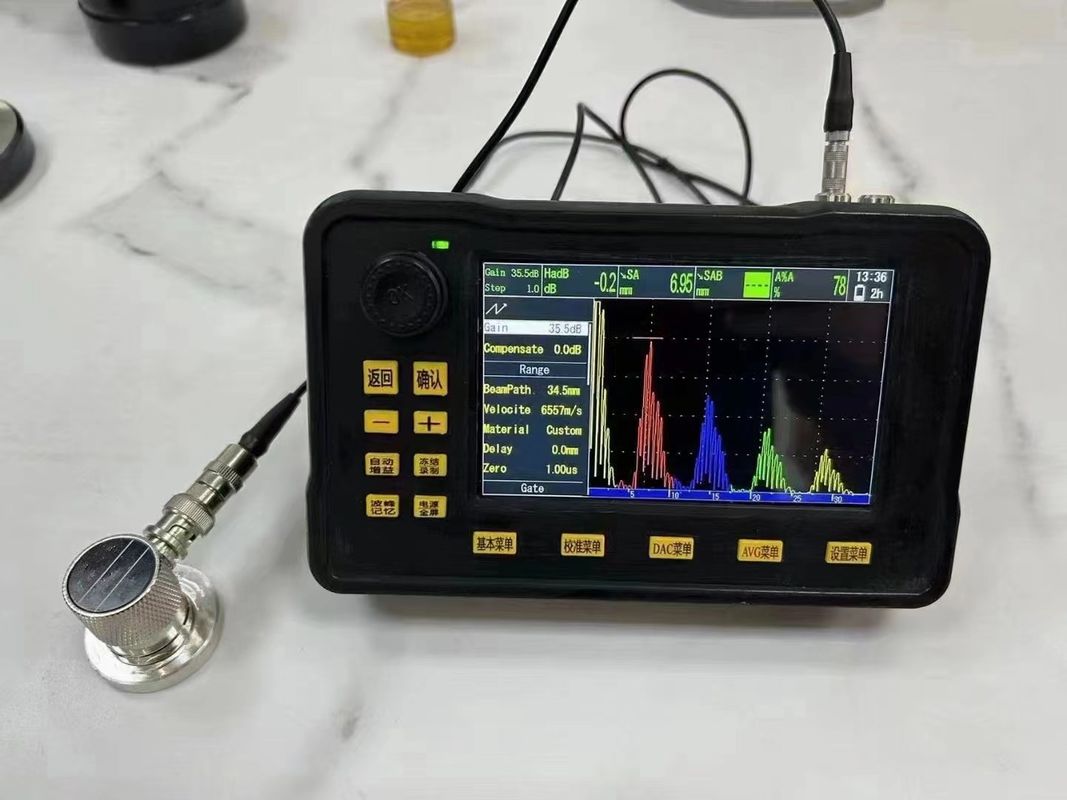

Detettore di difetti ad ultrasuoni FD540mini
Breve introduzione
Il rivelatore di difetti ad ultrasuoni FD540mini è un nuovo tipo di prodotto di prova ad ultrasuoni lanciato dalla nostra azienda, ampiamente utilizzato in industrie come caldaie, recipienti a pressione, energia, petrolio, chimica,petrolio offshore, condotte, costruzione navale, automobili, produzione meccanica, metallurgia, lavorazione dei metalli, strutture in acciaio, trasporto ferroviario, energia nucleare, università, ecc.localizzare, valutare e diagnosticare vari difetti interni (fessure, scioglimenti, pori, inclusioni, ecc.) nei pezzi da lavorare.forte resistenza, elevata sensibilità, risposta rapida e frequenza massima di emissione ripetitiva fino a 10000Hz.
Caratteristiche
1: Il corpo è leggero e adatto al funzionamento con una mano sola.
2: PD65W di ricarica rapida + 12 ore di durata della batteria.
3Display ad alta definizione IPS da 5,0 pollici con interfaccia UI nuova di zecca.
4: supporto touch a schermo intero, gesture veloci, tastiera virtuale,
facile da usare
5: con DAC, AVG, guadagno automatico, memoria di picco, half-span colore, B-scan
e altre funzioni professionali.
6: compresa la commutazione in cinese e inglese, l'esportazione di dati su scheda SD, online
aggiornamento, screen capture e molte altre funzioni pratiche.
Parametri tecnici
|
Distanza di rilevamento
|
10 metri(Acciaio al carbonio a onde longitudinali)
(Requisiti di prestazione metrologica:
≥ 3500 mm)
|
|
Modalità di impulso
|
Pulso acuto, onda quadrata, onda doppia quadrata
|
|
Tensione di impulso
|
25 V️300V regolabile 25 V a passo
|
|
Larghezza dell'impulso
|
0ns️500 ns regolabile continuamente, 10 ns di velocità
|
|
Ammorbidimento
|
regolabile forte e debole
|
|
Ripetizione dell' impulso
frequenza
|
con un'intensità di potenza di potenza di potenza superiore a 50 W,
con una frequenza di 10 Hz
|
|
Guadagno
|
120dB, ritmo 0,1dB, 1 dB, 10 dB
|
|
Larghezza di banda
|
0.1MHz️20 MHz
|
|
Filtro d'onda
|
1M~5M
|
|
Schermata
|
5.0-inch LCD, la dimensione effettiva del display è 108 mm di lunghezza e 64 mm di larghezza
|
|
Risoluzione
|
800×480
|
|
Interfaccia strumentale
|
LEMO-00 C5 a doppio
|
|
Alarme
|
Alarme di porta A, B
|
|
Interfaccia di uscita
|
USB di tipo C
|
|
Modalità di rilevamento
|
Onda piena, mezza onda positiva, mezza onda negativa, RF
|
|
Porta
|
Indipendente A, B
|
|
Modalità di misura
|
Picco, lato onda
|
|
Memoria
|
Carta SD 1G
|
|
Salvare il contenuto
|
Registrazione continua a fotogramma singolo, a fotogrammi multipli (≤ 200 fotogrammi)
|
|
Modalità quantitativa
|
Curva DAC,Curva AVG(DGS)
|
|
Funzioni ausiliarie
|
Supporto touch, tastiera virtuale, PD veloce
carica, guadagno automatico, memoria di picco, blocco
|
|
Identificazione dei difetti
norme
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345
|
|
Dimensione e peso
|
183 mm × 113 mm × 45 mm 780 g,Batteria inclusa
|
|
Batteria
|
12 ore
|
|
Unità
|
Metrico, imperiale
|
|
Temperatura di funzionamento
|
-10°C️55°C
|
|
Caricabatterie
|
¢Generale ¢AC(100️di potenza superiore a 240 V,50️60 Hz)
|
|
Risoluzione
|
36 dB
(Requisiti di prestazione metrologica:≥26dB)
|
|
Intervallo dinamico
|
40 dB
(Requisiti di prestazione metrologica:≥26dB)
|
|
Margine di sensibilità
|
60 dB
(Requisiti di prestazione metrologica:≥ 42 dB)
|
|
Linearità verticale
|
20,8%
(Requisiti di prestazione metrologica:≤ 6%)
|
|
Orizzontale
linearità
|
00,6%
(Requisiti di prestazione metrologica:≤ 2%)
|
|
Lingua
|
Cinese/inglese
|
Configurazione standard
|
Numero di serier
|
nome
|
Numero
|
|
1
|
Ospite FD540mini
|
1
|
|
2
|
Sonda (sonda retta ad alta precisione, sonda angolare)
|
2
|
|
3
|
Linea di sonda
|
2
|
|
4
|
Caricabatterie
|
1
|
|
5
|
Linea di alimentazione
|
1
|
|
6
|
Manuale d'uso
|
1
|
|
7
|
Certificato di conformità
|
1
|
|
8
|
Carta di garanzia
|
1
|
|
9
|
Banca di alimentazione
|
1
|
