Blocco di taratura IIW V1

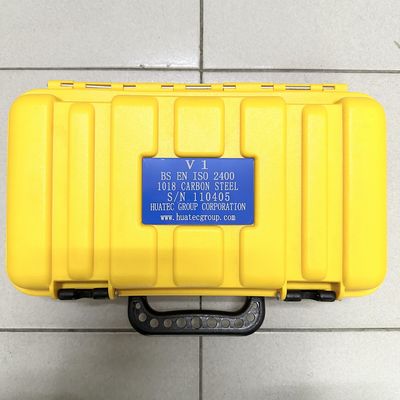

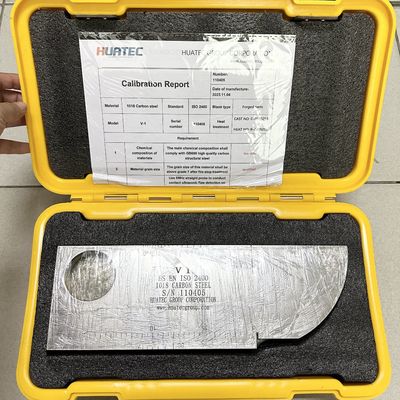

Blocco di calibrazione IIW V1

Standard: ISO2400-1972E

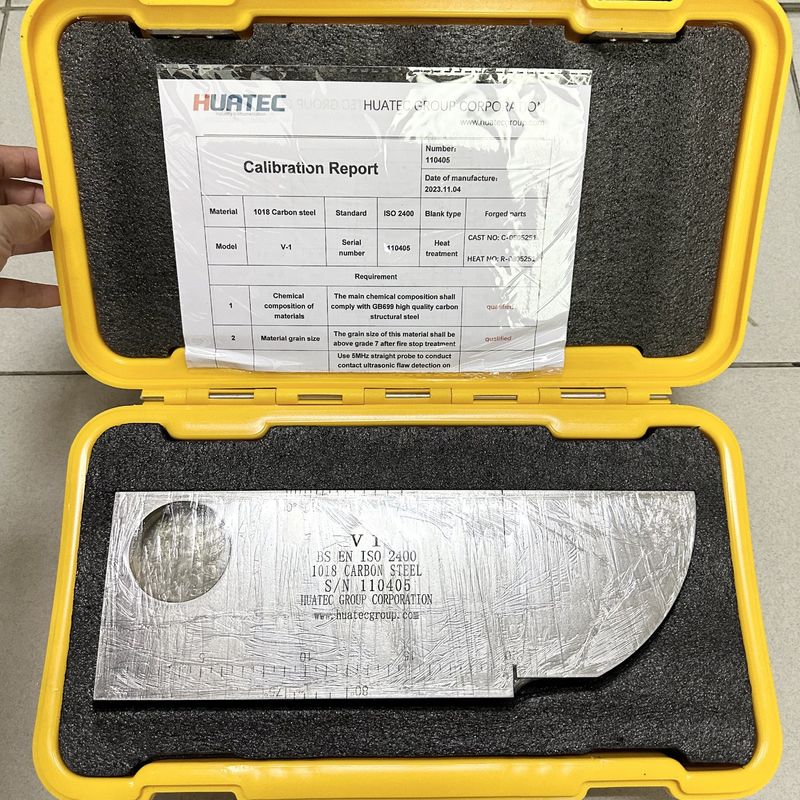

Il blocco di prova IIW (blocco di prova V-1) è chiamato anche blocco di prova olandese. È un blocco di prova standard internazionale approvato dall'International Welding Institute (IIW) e raccomandato dall'International Organization for Standardization (ISO). La forma e le dimensioni sono mostrate nella Figura 1-1:

Punti principali di utilizzo:

(1) La gamma dinamica, la linearità orizzontale e la gamma di rilevamento delle onde longitudinali del rilevatore di difetti possono essere misurate utilizzando uno spessore del blocco di prova di 25 mm;

(2) L'arco di 50 e il foro passante da 1,5 sono stati utilizzati per determinare il margine di sensibilità dell'angolo di rifrazione della sonda obliqua e della sonda diritta a onde longitudinali. È anche possibile stimare approssimativamente la dimensione dell'area cieca della sonda diritta e la capacità di penetrazione dello strumento di misurazione combinato con la sonda.

(3) Il punto di incidenza e l'area cieca della sonda inclinata vengono misurati utilizzando la superficie dell'arco R100mm, e la proporzione dell'asse temporale e il punto zero possono essere corretti;

(4) La risoluzione longitudinale della sonda diritta può essere misurata con il piano di intaglio di 85 mm, 91 mm e 100 mm;

(5) Utilizzare il bordo ad angolo retto del blocco di prova per misurare l'angolo di deviazione del fascio sonoro della sonda inclinata.

Specifiche:

Descrizione:
Utilizzato per la calibrazione di trasduttori di taglio e longitudinali, e la verifica del punto di uscita del cuneo di taglio e dell'angolo di rifrazione. Può anche essere utilizzato per la risoluzione e la sensibilità
controllo
