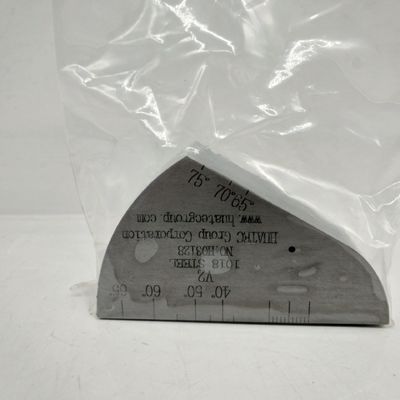

Blocco di calibrazione IIW V2

Blocco di calibrazione IIW V2

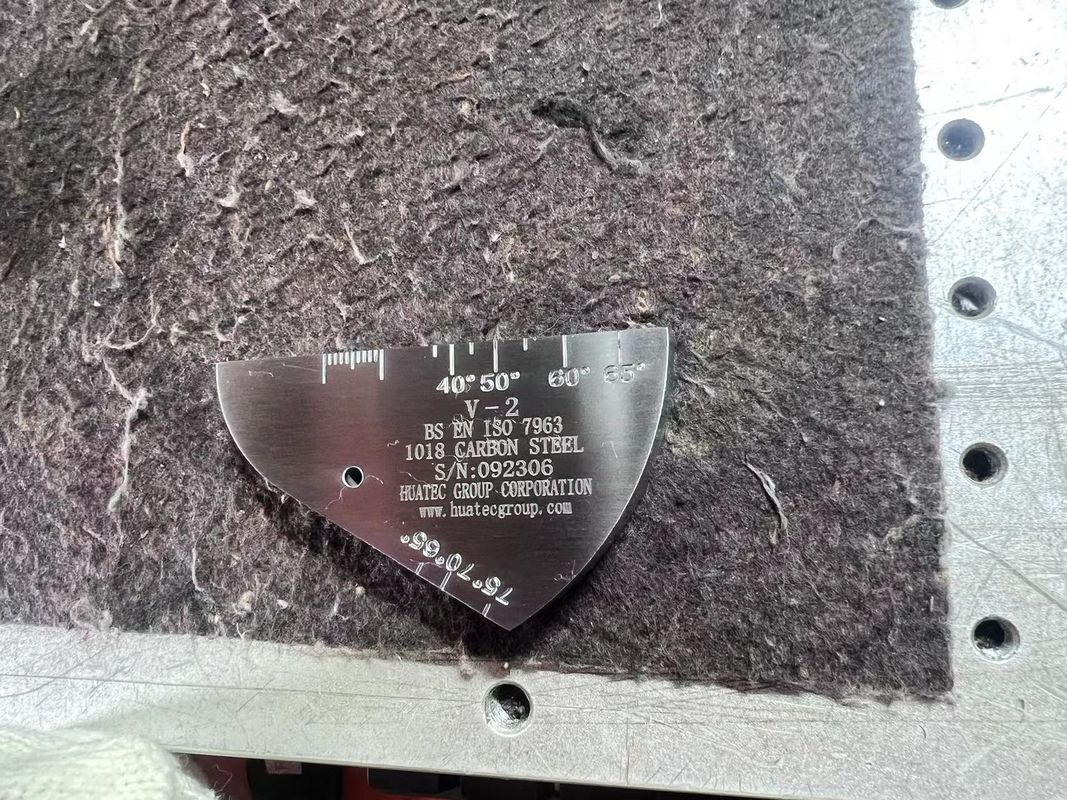

Il blocco di prova IIW2 (blocco di prova V-2) è il blocco di prova standard approvato dalla International Welding Society. Rispetto al blocco di prova IIW, il blocco di prova V-2 (DIN54122) presenta i vantaggi di leggerezza e facilità di trasporto, particolarmente adatto per l'uso sul campo. Vedere Figura 1-2.

Punti principali di utilizzo:

(1) Il punto di incidenza e il margine di sensibilità della sonda inclinata sono stati misurati utilizzando una superficie di riflessione ad arco con un raggio di R50mm;

(2) Utilizzando la superficie di riflessione del foro a 5 passaggi, l'intervallo di rifrazione della sonda inclinata è rispettivamente di 45°-65° e 65°-75°.

(3) La linearità orizzontale e verticale del rilevatore di difetti può essere misurata utilizzando riflessioni multiple dell'onda p dal fondo con uno spessore di 12,5 mm;

(4) Vengono utilizzate due superfici ad arco, R25 e R50, per correggere l'asse del tempo e il punto zero.

Descrizione

Piccolo blocco di calibrazione di 12,5 mm di spessore per il controllo in loco dell'indice della sonda a onda di taglio in miniatura, della base dei tempi, dell'angolo del fascio e del guadagno

 Specifiche

 Rapporto di prova
HUATEC garantisce rigorosamente la qualità del prodotto e si impegna a fornire un rapporto di prova corrispondente per ogni blocco di prova venduto, che registra le specifiche del blocco di prova, i materiali e gli standard di prova. Se si hanno requisiti speciali per il rapporto di prova, si prega di contattarci.
